Wie kann ein GZDW-Gleichstromversorgungspanel die Zuverlässigkeit in modernen Stromversorgungssystemen verbessern?

HAGOEbietet maßgeschneiderte Gleichstromlösungen für Umspannwerke, Kraftwerke, Industrieanlagen und andere wichtige elektrische Infrastrukturen. DerGZDW DC-NetzteilpanelIntegriert AC/DC-Umwandlung, Batterieladung, DC-Verteilung, Isolationsüberwachung und intelligente Überwachung, um eine stabile Hilfs-DC-Stromversorgung für Schutz-, Steuerungs-, Automatisierungs- und Kommunikationssysteme bereitzustellen.

Artikelzusammenfassung:Ein zuverlässiges Gleichstrom-Hilfsstromsystem ist überall dort unerlässlich, wo Schutzrelais, Leistungsschalter, Automatisierungsgeräte und Kommunikationsgeräte betriebsbereit bleiben müssen. In diesem Artikel werden die Funktionsweise eines GZDW-Systems, seine wichtigsten technischen Eigenschaften, Batterieoptionen, intelligente Überwachungsfunktionen, Anwendungsszenarien und Schlüsselfaktoren erläutert, die bei der Auswahl einer projektspezifischen Konfiguration zu berücksichtigen sind.

Inhaltsverzeichnis

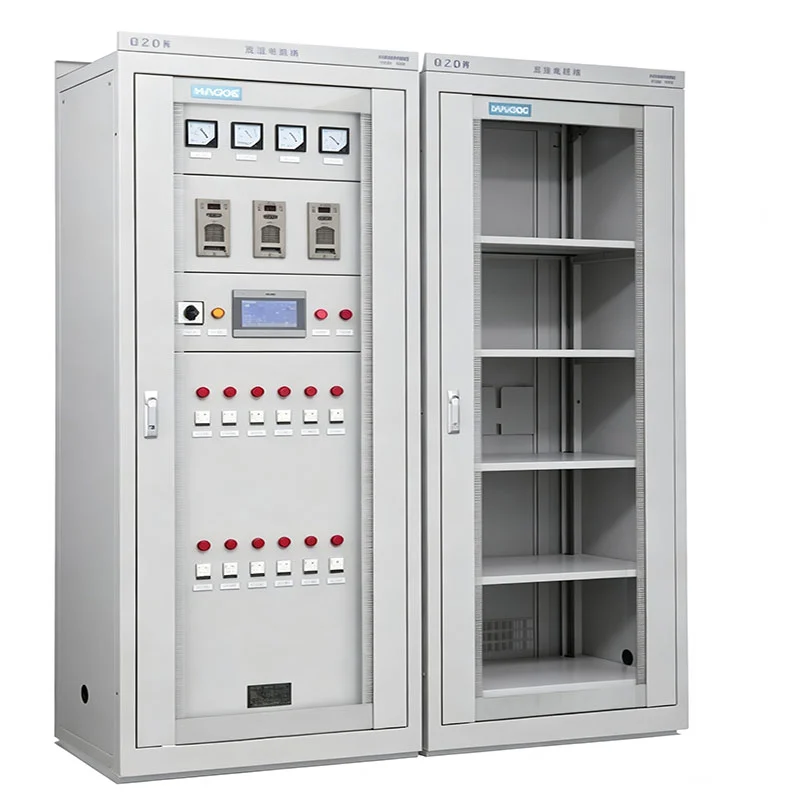

1. Was ist ein GZDW-Gleichstromversorgungspanel?
2. Wie funktioniert das System?
3. Wichtige technische Parameter
4. Wie wirken sich Batterieoptionen auf das Systemdesign aus?
5. Warum ist intelligente Überwachung wichtig?
6. Wo wird das System eingesetzt?
7. Was sollten Käufer vor der Auswahl beachten?
8. Herstellung, Prüfung und Qualitätssicherung
9. FAQ
10. Abschluss

Was ist ein GZDW-Gleichstromversorgungspanel?

Ein GZDW-System ist eine integrierte Gleichstrom-Stromversorgungslösung, die darauf ausgelegt ist, eine zuverlässige Gleichstromquelle für kritische elektrische Geräte aufrechtzuerhalten. Anstatt nur als Batterieladegerät zu fungieren, kann es Gleichrichtung, Lademanagement, Batterieinspektion, Gleichstromverteilung, Isolationsüberwachung, Alarme, Kommunikation und Systemüberwachung in einem koordinierten Schrank kombinieren.

In Umspannwerken und Kraftwerken wird Gleichstrom häufig für den Relaisschutz, den Betrieb von Leistungsschaltern, die Signalisierung, die Automatisierung und andere Sekundärkreise benötigt. Wenn das DC-Hilfssystem nicht verfügbar ist, funktionieren Geräte, die davon abhängig sind, bei normalen Schalt- oder anormalen Betriebsbedingungen möglicherweise nicht wie vorgesehen.

Die HAGOE-Konfiguration unterstützt gängige DC-Systemanforderungen, einschließlich 110 V und 220 V, während 48-V-Konfigurationen auch entsprechend den Projektanforderungen entwickelt werden können. Zu den Batterietechnologien können Blei-Säure-, Lithium- und Ni-Cd-Lösungen gehören.

Wie funktioniert das System?

Ein komplettes Gleichstromsystem umfasst normalerweise mehrere miteinander verbundene Funktionsabschnitte. Jeder Abschnitt führt eine bestimmte Aufgabe aus und trägt gleichzeitig zur Verfügbarkeit und Wartbarkeit des Gesamtsystems bei.

• AC-Eingang und Gleichrichtung:Wechselstrom wird durch Lademodule in geregelten Gleichstrom umgewandelt.
• Batterieladung:Das System kann Lademanagementfunktionen wie Erhaltungsladung und Ausgleichsladung unterstützen.
• Batterie-Backup:Die Batteriebank stellt gespeicherte Gleichstromenergie bereit, wenn der normale Wechselstromeingang nicht verfügbar ist.
• DC-Verteilung:Unabhängige Speisekreise verteilen Gleichstrom an Schutz-, Steuerungs-, Automatisierungs- und andere Lasten.
• Isolationsüberwachung:Das System kann den Zustand der Abzweigisolierung überwachen und Alarme auslösen, wenn ungewöhnliche Bedingungen auftreten.
• Intelligente Überwachung:Betriebsparameter, Alarme, Schaltzustände und historische Ereignisse können über eine integrierte Schnittstelle überwacht werden.

Die modulare Ladearchitektur ermöglicht auch die parallele Konfiguration mehrerer Lademodule. Dieser Ansatz kann Redundanz unterstützen und die Wartung im Vergleich zu einem System, das auf einer einzigen Ladeeinheit basiert, vereinfachen.

Wichtige technische Parameter

Die Projektanforderungen variieren je nach Gleichstromlast, Batteriekapazität, Autonomiezeit, Einspeisemenge, Kommunikationsarchitektur und Installationsbedingungen. Die folgenden Spezifikationen stellen die verfügbare HAGOE-Plattform dar und stellen keine universelle Konfiguration für jedes Projekt dar.

Für ein EPC- oder Versorgungsprojekt sollten die endgültige Ladekapazität, die Batteriekapazität, die Anzahl der Einspeisungen, die Überwachungsmodule und die Schrankanordnung anhand der tatsächlichen DC-Lastliste und des Systemdesigns berechnet werden, anstatt ausschließlich anhand der nominalen Schrankspezifikationen ausgewählt zu werden.

Wie wirken sich Batterieoptionen auf das Systemdesign aus?

Die Auswahl der Batterie hat einen direkten Einfluss auf die Backup-Leistung, die Schrankanordnung, die Wartungsplanung, die Anpassungsfähigkeit an die Umgebung und die Überlegungen zum Lebenszyklus. Ein Projekt sollte daher die Batterie zusammen mit dem Ladegerät und dem Überwachungssystem bewerten, anstatt sie als isolierte Komponente zu betrachten.

Blei-Säure-Batterien

Aufgrund ihrer ausgereiften Technologie und bewährten Wartungspraktiken sind Blei-Säure-Batterien nach wie vor eine praktische Wahl für konventionelle Umspannwerke und Industrieanwendungen. Sie können in GZDW-Systeme integriert werden, wo herkömmliche Batteriekonfigurationen geeignet sind.

Lithiumbatterien

Lithiumbatterielösungen können dort in Betracht gezogen werden, wo eine höhere Energiedichte, eine kompakte Installation oder ein geringerer Wartungsaufwand wichtig sind. Abhängig von der Batteriearchitektur kann auch die Integration eines Batteriemanagementsystems spezifiziert werden.

Ni-Cd-Batterien

Die Ni-Cd-Technologie kann für anspruchsvolle Umgebungen in Betracht gezogen werden, in denen Temperaturtoleranz und lange Lebensdauer wichtige Designfaktoren sind. Die geeignete Lösung sollte anhand der Projektbedingungen und nicht allein anhand des Batterietyps ermittelt werden.

Warum ist intelligente Überwachung wichtig?

Moderne Gleichstromsysteme erfordern mehr als nur elektrische Umwandlung. Betreiber benötigen außerdem zeitnahe Informationen über Lademodule, Batterien, Isolationsbedingungen, Alarme, Schaltzustände und historische Ereignisse.

Die Überwachungsplattformen HG-E5 und HG-E6 von HAGOE bieten industrielle Touchscreen-Schnittstellen für Parametermanagement, Fehleranalyse und Systemüberwachung. Abhängig von der Konfiguration kann die Überwachungsarchitektur Folgendes unterstützen:

• Statusüberwachung des Lademoduls
• Batterieinspektion
• Überwachung der Abzweigisolation
• Schaltzustandsüberwachung
• Alarmmanagement
• Historische Fehler- und Betriebsaufzeichnungen
• Externes Kommunikationsmanagement

Es stehen RS232-, RS485- und RJ45-Schnittstellen zur Verfügung, während MODBUS, IEC61850 und CDT je ​​nach Projektanforderungen ausgewählt werden können. Dadurch eignet sich das System für die Integration in umfassendere Energieautomatisierungs- oder SCADA-Architekturen, wenn die erforderliche Kommunikationskonfiguration spezifiziert ist.

Wo wird das System eingesetzt?

Der Hauptzweck eines GZDW-Gleichstromsystems besteht darin, zuverlässige Hilfsgleichstromversorgung bereitzustellen, wenn Steuerung, Schutz und elektrischer Betrieb nicht ausschließlich auf normaler Wechselstromversorgung basieren können.

Umspannwerke und Kraftwerke

Zu den typischen Lasten gehören Relaisschutzsysteme, Leistungsschalter-Betätigungsmechanismen, Automatisierungsgeräte, Signalsysteme und andere Sekundärkreise. Für gängige Umspannwerksanforderungen können sowohl 110-V- als auch 220-V-DC-Konfigurationen verwendet werden.

Industrieanlagen

Fabriken, Bergwerke, Metallurgieanlagen, Chemiefabriken und andere Industriestandorte benötigen möglicherweise eine zentrale Gleichstromversorgung für elektrische Steuerungs- und Schutzgeräte.

Verkehrsinfrastruktur

Bahn- und andere Infrastrukturprojekte erfordern möglicherweise zentralisierte Gleichstromsysteme für Steuerungs-, Signal- und Kommunikationsgeräte. Durch den modularen Aufbau kann das System an projektspezifische elektrische Anforderungen angepasst werden.

Kommunikations- und Hilfssysteme

Anwendungen, die Gleichstrom mit niedrigerer Spannung erfordern, können mit geeigneten Ladegerät- und Batteriespezifikationen konfiguriert werden, gegebenenfalls einschließlich spezieller 48-V-Lösungen.

Was sollten Käufer vor der Auswahl beachten?

Die Auswahl eines DC-Stromversorgungspanels sollte mit dem elektrischen Design beginnen und nicht nur mit dem Aussehen des Gehäuses oder der Nennspannung. Beschaffungsteams und EPC-Auftragnehmer sollten die gesamte Betriebsumgebung bewerten.

1. DC-Systemspannung:Bestätigen Sie, ob das Projekt 48 V, 110 V, 220 V oder eine andere technische Gleichstromarchitektur erfordert.
2. Dauer- und Notlasten:Berechnen Sie die tatsächliche Gleichstromlast und identifizieren Sie kritische Lasten, die eine Batteriesicherung erfordern.
3. Batteriekapazität:Bestimmen Sie die erforderliche Autonomiezeit, Batterietechnologie, Umgebungsbedingungen und Wartungsanforderungen.
4. Ladekapazität:Wählen Sie die Anzahl der Ladegeräte und den Nennstrom basierend auf dem Lastbedarf, den Batterieladeanforderungen und der Redundanz aus.
5. Feeder-Anforderungen:Bestätigen Sie die Anzahl und Schutzanforderungen der ausgehenden Gleichstromkreise.
6. Kommunikation:Prüfen Sie, ob das Projekt MODBUS, IEC61850, CDT oder eine andere Schnittstelle zur Integration in das bestehende Automatisierungssystem benötigt.
7. Schrankmaße:Überprüfen Sie den verfügbaren Installationsraum, die Kabelführung, die Batterieanordnung und den Wartungszugang.
8. Dokumentation:Stellen Sie dem Lieferanten nach Möglichkeit ein SLD, eine Ladeliste, Batterieanforderungen, Kommunikationsanforderungen und anwendbare technische Spezifikationen zur Verfügung.

Bei kundenspezifischen Projekten trägt die Überprüfung dieser Faktoren vor der Angebotserstellung dazu bei, spätere Konfigurationsänderungen zu reduzieren und ermöglicht es dem Lieferanten, ein System zu entwickeln, das der tatsächlichen elektrischen Architektur entspricht.

Herstellung, Prüfung und Qualitätssicherung

Die Zuverlässigkeit hängt nicht nur von einzelnen Komponenten ab, sondern auch davon, wie Lademodule, Schutzgeräte, Überwachungseinheiten, Stromschienen, Batterien und interne Verkabelung integriert sind. HAGOE gibt an, dass sein Produktionsprozess die Herstellung von Schränken, die elektrische Montage, die Überprüfung der Verkabelung und die Funktionsprüfung umfasst.

HAGOE Electric Technology Co., Ltd. wurde 2008 in Wenzhou, China, gegründet und sein Produktspektrum umfasst Gleichstromsysteme, integrierte AC/DC-Stromversorgungssysteme, USV-Geräte, Schaltanlagen, Umspannwerke und zugehörige elektrische Baugruppen. Seine Managementsysteme sind nach ISO 9001:2015, ISO 14001:2015 und ISO 45001:2018 zertifiziert.

Es gibt auch modellspezifische Testnachweise für die HG-GZDW-200AH/220V-Konfiguration. Den veröffentlichten Produktinformationen von HAGOE zufolge wurde diese Konfiguration im März 2022 im Rahmen des Berichts JW220252 typgeprüft, wobei die Tests auf DL/T 459-2017 und GB/T 17626.18-2016 basierten. Die gemeldete Schlussfolgerung besagt, dass die getesteten Artikel die geltenden Anforderungen erfüllten.

Eine solche Dokumentation kann bei der technischen Bewertung hilfreich sein, insbesondere wenn ein EPC-Auftragnehmer oder Projektinhaber nachverfolgbare Informationen für die Beschaffung benötigt. Käufer sollten immer überprüfen, ob die getestete Konfiguration der tatsächlich gelieferten Projektkonfiguration entspricht.

FAQ

1. Welche Batterietypen sind verfügbar?

Die Plattform kann für Blei-Säure-, Lithium- und Ni-Cd-Batterien konfiguriert werden. Bei der Auswahl sollten Gleichstromlast, Überbrückungszeit, Umgebungsbedingungen, Wartungsanforderungen und Projektspezifikationen berücksichtigt werden.

2. Kann das System 110 V und 220 V Gleichstrom unterstützen?

Ja. Zu den veröffentlichten Spezifikationen von HAGOE gehören DC-110-V- und DC-220-V-Systeme. Je nach Ladegerät- und Batterieanforderungen können auch maßgeschneiderte 48-V-Konfigurationen in Betracht gezogen werden.

3. Kann ein GZDW-System für ein EPC-Projekt angepasst werden?

Ja. Ladekapazität, Batteriekonfiguration, Speisekreise, Überwachungsmodule, Kommunikationsschnittstellen und Schrankabmessungen können gemäß einem genehmigten SLD, einer Lastliste und einer technischen Spezifikation konfiguriert werden.

4. Kann das Überwachungssystem mit SCADA kommunizieren?

Zu den Kommunikationsoptionen gehören RS232-, RS485- und RJ45-Schnittstellen, wobei je nach ausgewählter Konfiguration und Projektanforderungen MODBUS, IEC61850 und CDT als Protokolloptionen verfügbar sind.

5. Wie soll die Ladekapazität ermittelt werden?

Die Ladegerätkapazität sollte aus der Gleichstromlast, der Batteriekapazität, der erforderlichen Ladezeit und der gewünschten Redundanz berechnet werden. Eine projektspezifische Lastliste bietet eine zuverlässigere Grundlage als die Auswahl eines Ladegeräts ausschließlich anhand der Nennwerte des Schranks.

6. Welche Informationen sollten bei der Angebotsanfrage angegeben werden?

Zu den nützlichen Informationen gehören Gleichspannung, Lastliste, Batterietyp und -kapazität, erforderliche Überbrückungszeit, Anzahl der Gleichstromeinspeiser, Überwachungsfunktionen, Kommunikationsprotokoll, Installationsabmessungen sowie die SLD oder technische Spezifikation des Projekts.

Abschluss

Ein gut konzipiertes DC-Hilfsstromversorgungssystem unterstützt die Kontinuität von Schutz-, Steuerungs-, Automatisierungs- und Kommunikationsfunktionen in Umspannwerken, Kraftwerken, Industrieanlagen und Infrastrukturprojekten. Mit konfigurierbarer Gleichspannung, mehreren Batterietechnologien, modularem Laden, intelligenter Überwachung, Kommunikationsoptionen und projektbasiertem Engineering kann die GZDW-Plattform an verschiedene elektrische Architekturen angepasst werden. Für projektspezifische Spezifikationen, Batteriedimensionierung, Ladegerätkonfiguration oder EPC/OEM-Anforderungen erfahren Sie mehr über die GZDW-DC-Stromversorgungslösung undKontaktieren Sie unsum Ihre DC-Lastliste, SLD, technische Anforderungen und individuelle Stromsystemkonfiguration mit HAGOE zu besprechen.
