Artikelzusammenfassung
A DC-Stromversorgungspanelist eine entscheidende Komponente für die Gewährleistung einer stabilen, unterbrechungsfreien und effizienten Gleichstromverteilung in Industrieanlagen, Umspannwerken, Kommunikationssystemen und Automatisierungsanwendungen. Da elektrische Systeme immer intelligenter und anspruchsvoller werden, benötigen Unternehmen zuverlässige Lösungen, die den kontinuierlichen Betrieb bei Stromausfällen aufrechterhalten, empfindliche Geräte schützen und Wartungsprozesse vereinfachen können.
In diesem Artikel wird erklärt, wie ein DC-Stromversorgungspanel funktioniert, warum es wichtig ist, welche Probleme es löst, wie man die richtige Konfiguration auswählt und wie fortschrittliche Lösungen von HAGOE der Industrie dabei helfen, ein sichereres und zuverlässigeres Energiemanagement zu erreichen.

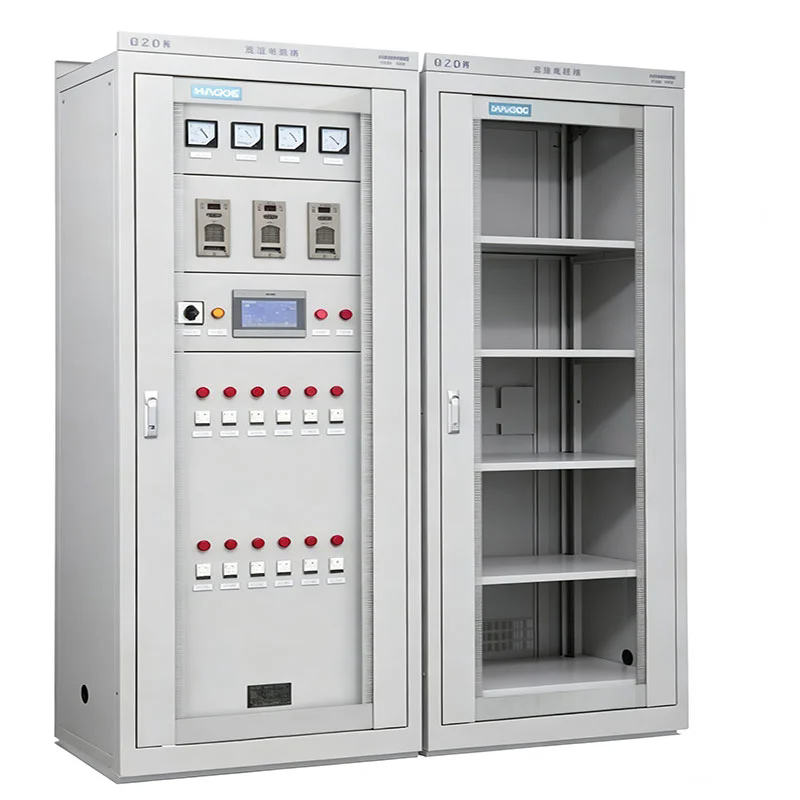

Ein DC-Stromversorgungspanel ist ein integriertes elektrisches Gerätesystem zur Umwandlung, Regelung, Verteilung und Überwachung von Gleichstrom für kritische elektrische Geräte. Im Gegensatz zu gewöhnlichen Stromverteilungsgeräten liegt der Schwerpunkt eines DC-Stromversorgungspanels auf der Aufrechterhaltung eines stabilen Gleichstromausgangs, selbst wenn die Haupt-Wechselstromversorgung unterbrochen oder schwankt.
Viele Branchen sind für Schutzsysteme, Steuergeräte, Kommunikationsgeräte, Automatisierungssteuerungen und Notbetriebsmechanismen auf kontinuierliche Gleichstromversorgung angewiesen. Ein ordnungsgemäß konzipiertes DC-Stromversorgungspanel bietet Backup-Funktionen durch Batteriemanagement und stellt gleichzeitig sicher, dass angeschlossene Geräte eine konstante Spannung und einen konstanten Strom erhalten.
Moderne elektrische Infrastruktur erfordert eine höhere Zuverlässigkeit, da unerwartete Stromausfälle zu Produktionsausfällen, Geräteschäden, Sicherheitsrisiken und finanziellen Verlusten führen können. Daher ist ein DC-Stromversorgungspanel zu einer unverzichtbaren Lösung für Einrichtungen geworden, die keine Stromunterbrechungen vertragen.
Das Funktionsprinzip eines DC-Stromversorgungspanels umfasst mehrere koordinierte Prozesse, darunter Wechselstromumwandlung, Gleichstromregelung, Batterieladung, Stromverteilung und Systemüberwachung.
| Arbeitsprozess | Hauptfunktion | Vorteile |
|---|---|---|
| AC-Eingangsumwandlung | Wandelt eingehenden Wechselstrom über Gleichrichtermodule in Gleichstrom um | Bietet stabile Gleichstromenergie für angeschlossene Lasten |
| Spannungsregelung | Hält den erforderlichen DC-Ausgangsspannungspegel aufrecht | Schützt empfindliche Elektrogeräte |
| Batterielademanagement | Steuert Lade- und Entladevorgänge | Stellt die Verfügbarkeit der Notstromversorgung sicher |
| Stromverteilung | Versorgt mehrere Stromkreise mit Gleichstrom | Verbessert die Systemorganisation und -sicherheit |
| Überwachung und Schutz | Erkennt Fehler und anormale Zustände | Reduziert Wartungsrisiken und Ausfallzeiten |
Im Normalbetrieb empfängt das Panel Wechselstrom und wandelt ihn in einen geregelten Gleichstrom um. Gleichzeitig bleibt das Batteriesystem geladen und für den Notfalleinsatz bereit. Wenn die Wechselstromversorgung ausfällt, liefert die Batterie automatisch Gleichstrom, um einen unterbrechungsfreien Betrieb aufrechtzuerhalten.
Diese automatische Übergangsfähigkeit macht DC-Stromversorgungspanels besonders wertvoll für Anwendungen wie Umspannwerke, Eisenbahnsysteme, industrielle Automatisierung und Notfallkontrollsysteme.
Viele Unternehmen stehen vor Herausforderungen im Zusammenhang mit instabiler Stromversorgung, komplexen Verkabelungssystemen und unerwarteten Geräteabschaltungen. Ein DC-Stromversorgungspanel geht diese Probleme direkt an, indem es eine zentralisierte und intelligente Energieverwaltungslösung bietet.
In Branchen, in denen Zuverlässigkeit von entscheidender Bedeutung ist, kann die Installation eines hochwertigen DC-Stromversorgungspanels die Systemverfügbarkeit und Betriebseffizienz erheblich verbessern.
Ein professionelles DC-Stromversorgungspanel besteht aus mehreren Komponenten, die zusammenarbeiten, um ein stabiles und intelligentes Stromversorgungssystem zu schaffen. Das Verständnis dieser Komponenten hilft Benutzern bei der Auswahl der Ausrüstung, die ihren betrieblichen Anforderungen entspricht.
| Komponente | Zweck |
|---|---|
| Gleichrichtermodul | Wandelt Wechselstrom in geregelten Gleichstrom um |
| Überwachungseinheit | Zeigt Betriebsparameter und Systemstatus an |
| Batteriesystem | Bietet Notstrom bei Netzausfall |
| Vertriebseinheit | Steuert DC-Ausgangskreise und Lastmanagement |
| Schutzgerät | Bietet Überspannungs-, Überstrom- und Kurzschlussschutz |
| Kommunikationsschnittstelle | Unterstützt Fernüberwachung und intelligente Steuerung |
Die Kombination dieser Komponenten bestimmt die Zuverlässigkeit, Effizienz und Lebensdauer des gesamten Gleichstromsystems.
Die Auswahl eines DC-Netzteils sollte nicht allein auf der Grundlage der Nennleistung erfolgen. Die richtige Lösung muss zur elektrischen Architektur, der angeschlossenen Last, den Backup-Anforderungen, den Umgebungsbedingungen und den zukünftigen Erweiterungsplänen der Anlage passen. Die Auswahl eines zu kleinen Systems kann zu Überlastungen und unzureichender Backup-Kapazität führen, während ein unnötig großes System die Investitions- und Betriebskosten erhöhen kann.
Vor dem Kauf sollten Ingenieurteams die folgenden Faktoren sorgfältig bewerten:
| Auswahlfaktor | Schlüsselfrage | Warum es wichtig ist |
|---|---|---|
| Gleichspannung | Welche Spannung benötigen die angeschlossenen Verbraucher? | Gewährleistet die Kompatibilität mit Steuer- und Schutzgeräten |
| Tragfähigkeit | Was ist die maximale Dauer- und Übergangslast? | Verhindert Überlastung und instabilen Betrieb |
| Backup-Zeit | Wie lange muss das System nach einem Wechselstromausfall betrieben werden? | Bestimmt die erforderliche Batteriekapazität |
| Redundanz | Kann das System bei Ausfall eines Moduls weiter betrieben werden? | Verbessert die Verfügbarkeit für kritische Installationen |
| Überwachung | Ist eine Fernüberwachung erforderlich? | Hilft dem Bediener, Fehler schnell zu erkennen |
| Umfeld | Wo wird das Panel installiert? | Beeinflusst die Gehäuse- und Komponentenauswahl |
Ein gutes Design sollte auch ausreichend Platz für zukünftige Geräte bieten. Die elektrischen Belastungen nehmen häufig zu, wenn Anlagen Automatisierungssysteme, Kommunikationsgeräte, Überwachungsgeräte oder zusätzliche Schutzfunktionen hinzufügen. Durch die Planung einer Erweiterung bereits in der Entwurfsphase können die Kosten und die Komplexität künftiger Änderungen reduziert werden.
HAGOE konzentriert sich auf elektrische Energieausrüstung, die zur Unterstützung zuverlässiger Stromverteilungs- und Steuerungsanwendungen entwickelt wurde. Seine DC-Stromversorgungspanel-Lösungen sollen einen strukturierten Ansatz für die Umwandlung, Sicherung, Verteilung, den Schutz und die Überwachung von Gleichstrom bieten.
Für Kunden, die kritische elektrische Infrastrukturen betreiben, geht der Wert eines DC-Stromversorgungspanels über die bloße Bereitstellung von Gleichspannung hinaus. Das Gesamtsystem muss sowohl unter normalen Betriebsbedingungen als auch bei außergewöhnlichen Ereignissen zuverlässig bleiben. Aus diesem Grund verdienen Faktoren wie Komponentenkoordination, Schutzdesign, Batteriemanagement, Wärmeableitung, Verdrahtungsanordnung und Überwachungsfähigkeit besondere Aufmerksamkeit.
HAGOE kann Kunden bei der Auswahl einer Konfiguration entsprechend den Anwendungsanforderungen unterstützen, anstatt sich auf einen Einheitsansatz zu verlassen. Dies ist besonders nützlich, wenn die Installation besondere Anforderungen an Ausgangsspannung, Lastkapazität, Batterie-Backup, Schrankanordnung oder Überwachungsfunktionen stellt.
Bei der Bewertung eines Lieferanten sollten Kunden mehr als den ursprünglichen Kaufpreis berücksichtigen. Ein zuverlässiger Lieferant sollte in der Lage sein, entsprechende technische Informationen, Konfigurationsunterstützung, Produktdokumentation und Kundendienst bereitzustellen. Diese Faktoren können einen erheblichen Einfluss auf die langfristigen Betriebskosten eines Gleichstromsystems haben.
DC-Stromversorgungspanels werden häufig in Anwendungen eingesetzt, in denen elektrische Steuerungs-, Schutz-, Kommunikations- und Automatisierungsgeräte auch dann betriebsbereit bleiben müssen, wenn die primäre AC-Versorgung unterbrochen wird.
| Anwendung | Typische DC-Lasten | Primäre Anforderung |
|---|---|---|
| Elektrische Umspannwerke | Schutzrelais, Steuerkreise, Leistungsschalter, Kommunikationsgeräte | Hohe Zuverlässigkeit und kontinuierliche Notstromversorgung |
| Energieerzeugungsanlagen | Steuerungssysteme, Überwachungsgeräte, Schutzgeräte | Stabile Gleichstromversorgung und zuverlässige Batteriesicherung |
| Industrielle Automatisierung | Steuerungen, Sensoren, SPS-bezogene Geräte, Steuerkreise | Stabile Spannung und organisierte Verteilung |
| Eisenbahnsysteme | Signal-, Steuerungs-, Kommunikations- und Schutzausrüstung | Zuverlässiger Betrieb unter anspruchsvollen Bedingungen |
| Telekommunikationseinrichtungen | Kommunikationsausrüstung und Netzwerkinfrastruktur | Kontinuierliche DC-Verfügbarkeit |
| Notfallsysteme | Notfallsteuerungen, Alarme, Überwachungsgeräte | Schnelle und zuverlässige Notstromversorgung |
In Umspannwerken kann das Gleichstromsystem beispielsweise Steuer- und Schutzgeräte versorgen, wenn die Wechselstrom-Hilfsversorgung nicht verfügbar ist. Diese Fähigkeit ist wichtig, da Leistungsschalter und Schutzgeräte bei einem elektrischen Fehler möglicherweise präzise funktionieren müssen.
In der industriellen Automatisierung trägt eine stabile Gleichstromversorgung dazu bei, unnötige Controller-Resets, Kommunikationsunterbrechungen und Produktionsausfälle zu vermeiden. Für die Kommunikationsinfrastruktur kann die Aufrechterhaltung einer kontinuierlichen Stromversorgung ebenso wichtig sein, da selbst eine kurze Unterbrechung die Netzwerkverfügbarkeit beeinträchtigen kann.
Selbst ein gut konzipiertes DC-Stromversorgungspanel erfordert eine regelmäßige Inspektion. Vorbeugende Wartung hilft, sich entwickelnde Probleme zu erkennen, bevor sie zu schwerwiegenden Ausfällen werden. Wartungsintervalle sollten entsprechend den Empfehlungen des Geräteherstellers, der Betriebsumgebung, der Batterietechnologie, dem Arbeitszyklus und den Standortanforderungen festgelegt werden.
Ein praktisches Wartungsprogramm sollte die folgenden Prüfungen umfassen:
Besondere Aufmerksamkeit verdient die Wartung der Batterie, da die Batterie bei einem Wechselstromausfall normalerweise die primäre Energiequelle ist. Alterung des Akkus, ungeeignete Umgebungstemperatur, unzureichendes Laden und schlechte Verbindungsqualität können die verfügbare Backup-Kapazität verringern. Ein System kann im Alltagsbetrieb normal erscheinen, im Notfall jedoch nicht ausreichend Energie liefern, wenn der Batteriezustand nicht ordnungsgemäß überwacht wird.
Das Wartungspersonal sollte es auch vermeiden, Konfigurationsänderungen vorzunehmen, ohne das gesamte DC-System zu verstehen. Falsche Austauschkomponenten, falsche Batterieeinstellungen oder schlecht abgestimmte Schutzvorrichtungen können neue Risiken mit sich bringen.
Mehrere Kauffehler können die Systemzuverlässigkeit beeinträchtigen, selbst wenn die Ausrüstung selbst technisch einwandfrei ist. Das Verständnis dieser Probleme kann Projektinhabern helfen, bessere Entscheidungen zu treffen.
Eine herkömmliche Gleichstromverteilungsanordnung kann separate Gleichrichtungs-, Batterielade-, Verteilungs-, Schutz- und Überwachungsgeräte umfassen. Während dieser Ansatz in einigen Anwendungen funktionieren kann, kann er die Verkabelungskomplexität erhöhen und die Systemüberwachung erschweren.
Ein integriertes DC-Stromversorgungspanel vereint wichtige Funktionen in einer koordinierten Schrankarchitektur. Dadurch kann die Installation besser organisiert werden und den Bedienern ein zentraler Kontroll- und Kontrollpunkt zur Verfügung gestellt werden.
| Besonderheit | Integriertes DC-Stromversorgungspanel | Separate konventionelle Vereinbarung |
|---|---|---|
| Systemintegration | Hoch | Hängt vom Projektdesign ab |
| Verkabelungsorganisation | Zentralisiert | Möglicherweise sind mehr Verbindungen erforderlich |
| Überwachung | Integrierbar | Möglicherweise sind separate Geräte erforderlich |
| Wartung | Zentralisierte Inspektion | Möglicherweise stärker verstreut |
| Erweiterung | Hängt von der reservierten Kapazität und dem Schrankdesign ab | Hängt von der vorhandenen Architektur ab |
Der beste Ansatz hängt von den technischen Spezifikationen des Projekts ab. Allerdings kann die Integration erhebliche Vorteile bieten, wenn Zuverlässigkeit, Wartbarkeit und zentrale Überwachung im Vordergrund stehen.
Vor der Installation eines DC-Stromversorgungspanels sollten Techniker überprüfen, ob die Panelkonfiguration mit dem elektrischen System und den Standortbedingungen übereinstimmt. Eine Checkliste vor der Installation kann helfen, vermeidbare Probleme bei der Inbetriebnahme zu vermeiden.
Die Installation sollte von qualifiziertem Elektrofachpersonal gemäß den geltenden Projektspezifikationen, Herstelleranweisungen und örtlichen elektrischen Anforderungen durchgeführt werden. Die richtige Inbetriebnahme ist ebenso wichtig wie die Produktauswahl, da eine falsche Verkabelung oder Konfiguration ansonsten zuverlässige Geräte beeinträchtigen kann.
Sein Hauptzweck besteht darin, kritische elektrische Verbraucher mit geregelter und zuverlässiger Gleichstromversorgung zu versorgen. Es kann Wechselstrom-zu-Gleichstrom-Umwandlung, Batterieladung, Notstromversorgung, Gleichstromverteilung, Schutz und Überwachung in einem integrierten System kombinieren.
Durch die Batteriesicherung können angeschlossene Gleichstromlasten weiter betrieben werden, wenn die primäre Wechselstromversorgung unterbrochen wird. Dies ist besonders wichtig für Schutz-, Steuerungs-, Kommunikations- und Notfallsysteme, die bei einem Stromausfall nicht einfach abschalten können.
Ermitteln Sie zunächst alle angeschlossenen Verbraucher und deren Betriebsströme. Berechnen Sie die normale Dauerlast, berücksichtigen Sie gegebenenfalls Übergangs- oder Anlaufanforderungen und berücksichtigen Sie entsprechende technische Spielräume für zukünftige Erweiterungen. Die Batteriekapazität sollte dann entsprechend der erforderlichen Autonomiezeit berechnet werden.
Viele moderne Systeme können Überwachungs- und Kommunikationsfunktionen integrieren. Abhängig von der gewählten Konfiguration können Bediener möglicherweise Parameter wie Gleichspannung, Laststrom, Batteriestatus, Alarme und Betriebsbedingungen über ein zentrales Überwachungssystem überwachen.
Es gibt kein einheitliches Wartungsintervall für jede Installation. Der geeignete Zeitplan hängt vom Gerätedesign, der Batterietechnologie, den Umgebungsbedingungen, der Betriebsaufgabe und den Empfehlungen des Herstellers ab. Regelmäßige Sichtprüfungen und elektrische Tests sollten in das vorbeugende Wartungsprogramm des Standorts integriert werden.
Bei einem ordnungsgemäß konfigurierten System versorgt die Batterie die angeschlossenen Lasten mit Gleichstrom, wenn die Wechselstromquelle nicht mehr verfügbar ist. Der Übergang soll die Kontinuität für kritische Gleichstromgeräte aufrechterhalten, abhängig von der Kapazität des Systems und dem Batteriezustand.
Ein professioneller Hersteller kann mehr als nur den Schrank selbst liefern. Technische Konfiguration, Komponentenkoordination, Schutzdesign, Dokumentation, Tests, Installationsanleitung und Kundendienst können die langfristige Systemleistung beeinflussen.
Ein DC-Stromversorgungspanel spielt eine grundlegende Rolle in der modernen elektrischen Infrastruktur, indem es geregelte DC-Umwandlung, Batterie-Backup, Verteilung, Schutz und Überwachung in einem koordinierten Stromversorgungssystem kombiniert. Bei Umspannwerken, Industrieanlagen, Kommunikationsinfrastrukturen, Eisenbahnsystemen und anderen kritischen Anwendungen kann eine zuverlässige Gleichstromversorgung direkten Einfluss auf die Geräteverfügbarkeit, Betriebssicherheit und Systemstabilität haben.
Die richtige Lösung sollte entsprechend den tatsächlichen Lastanforderungen, der Gleichspannung, der Batterieautonomie, der Redundanz, den Umgebungsbedingungen, den Schutzanforderungen, den Überwachungsanforderungen und der zukünftigen Erweiterung ausgewählt werden. Eine ordnungsgemäße Installation und vorbeugende Wartung sind gleichermaßen wichtig für die Aufrechterhaltung einer zuverlässigen Leistung während der gesamten Lebensdauer der Ausrüstung.
HAGOEbietet DC-Stromversorgungs-Panel-Lösungen für Kunden, die einen strukturierten und zuverlässigen Ansatz für das DC-Energiemanagement suchen. Durch die Evaluierung der gesamten Anwendung, anstatt sich auf eine einzige Spezifikation zu konzentrieren, können Benutzer ein Gleichstromsystem aufbauen, das ihren betrieblichen Anforderungen und langfristigen Zielen besser entspricht.
Suchen Sie nach einem zuverlässigen DC-Stromversorgungspanel für Ihr Elektroprojekt? Besprechen Sie mit HAGOE Ihre Spannungs-, Last-, Backup-, Überwachungs- und Installationsanforderungen, um eine geeignete Konfiguration zu finden. Für Produktdetails, technischen Support und maßgeschneiderte Stromversorgungslösungen wenden Sie sich bitte an uns.Kontaktieren Sie unsHeute.
