Die HAGOE H5GY-Serie5G-DC-Stromversorgungspanel für den AußenbereichIntegriert AC/DC-Verteilung, 48-V-DC-Stromumwandlung, Batteriemanagement, Überwachung, Wärmemanagement und Überspannungsschutz in einem Außenschrank. Mit200A- und 300A-Konfigurationen, IP55-Schutz, TCP/IP-Kommunikation und FernüberwachungEs ist für 5G-Basisstationen, FTTx, Datenkommunikation und Zugangsgeräte konzipiert, bei denen eine stabile Gleichstromversorgung erforderlich ist.
A 5G-DC-Stromversorgungspanel für den Außenbereichist mehr als ein herkömmliches DC-Panel, das im Freien installiert wird. Telekommunikations-Stromversorgungsgeräte müssen einen stabilen Gleichstromausgang aufrechterhalten und gleichzeitig Temperaturschwankungen, Feuchtigkeit, Staub, Blitzstößen, Batteriealterung, begrenztem Installationsraum und Fernwartungsanforderungen standhalten.
DerHAGOE H5GY-Seriefolgt einer integrierten Ein-Schrank-Architektur und kombiniert AC/DC-Verteilung, Gleichrichterleistung, Batteriemanagement, Überwachung, Wärmemanagement und Schutzfunktionen in einem Außenschrank. Diese Konfiguration soll die Installation vor Ort vereinfachen und den kontinuierlichen Betrieb unterstützen5G, 4G, FTTxund andere Kommunikationsgeräte.

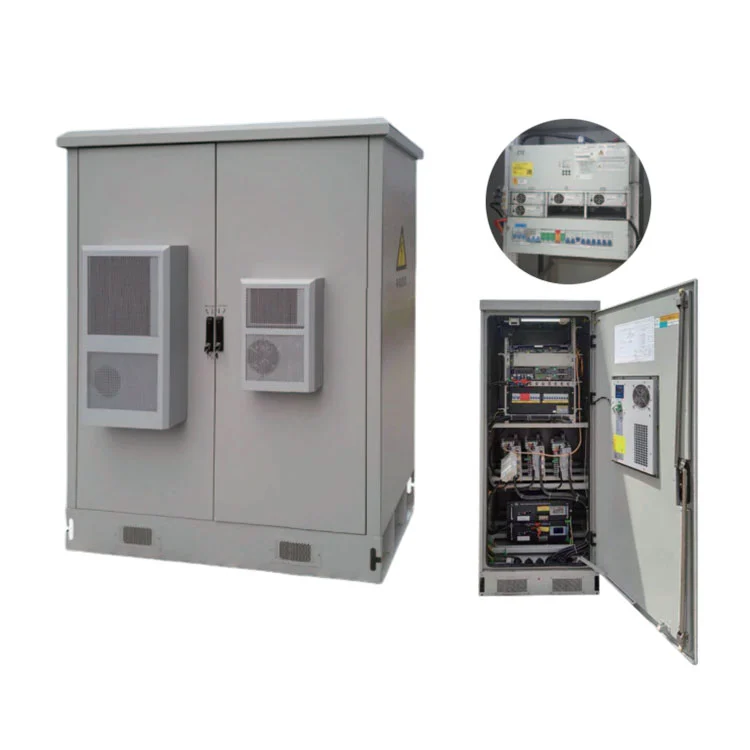

HAGOE H5GY-Serie— Integrierte DC-Stromversorgungslösung für den Außenbereich für 5G/4G-Telekommunikationsstandorte.
Vereint AC/DC-Verteilung, Gleichrichter, Batteriemanagement, Überwachung und Wärmemanagement in einem IP55-Schrank.
Mastmontiertes 48-V-DC-Netzteil der H5GY-Serieist rund um die gestaltet48V DCEnergiearchitektur, die üblicherweise von Telekommunikationsgeräten verwendet wird. Das System kann die integrierenH48S-Serieeingebettetes DC48V-Netzteil, Überwachungsmodul, Gleichrichtermodule, AC/DC-Verteilung und Batteriesystem entsprechend der erforderlichen Konfiguration.
Für Telekommunikationsunternehmen und Systemintegratoren bedeutet dies, dass der Schaltschrank entsprechend dem tatsächlichen Lastprofil konfiguriert werden kann, anstatt jedes Projekt in eine feste Konfiguration zu zwingen.
Das Gerätefach und das Batteriefach übernehmenLuftkanal-Isolierungstechnikum die Betriebsumgebungen von Leistungselektronik und Batterien zu trennen. Dies trägt dazu bei, den Einfluss der vom Leistungsteil erzeugten Wärme auf das Batteriefach zu reduzieren.
Das System kann auch mit Funktionen zur Umgebungsüberwachung und Temperaturregelung konfiguriert werden. Bei Projekten, die hohen Umgebungstemperaturen oder erheblichen Temperaturschwankungen zwischen Tag und Nacht ausgesetzt sind, wird das Wärmemanagement zu einem wichtigen Bestandteil der Batterie- und Systemzuverlässigkeit.
Die integrierte Monitoring-Architektur unterstützt Funktionen wieBerechnung der Batteriekapazität, Temperaturkompensation, Online-Batterietest, automatische Spannungsregelung und Strombegrenzung.
Mit diesen Funktionen können Bediener den Betriebszustand des Gleichstromsystems und der Batterie überwachen, anstatt sich nur auf die Inspektion vor Ort zu verlassen. Je nach gewählter Konfiguration können batteriebezogene Parameter in das Gesamtüberwachungssystem eingebunden werden.
Das System bietet eineSchlaf-Energiesparfunktionfür Kommunikationsstandorte, an denen sich die Lastbedingungen im Laufe der Zeit ändern. Der Zweck besteht darin, unnötigen Stromverbrauch zu reduzieren und gleichzeitig die erforderliche Stromversorgung für Kommunikationsgeräte aufrechtzuerhalten.
Dies ist besonders relevant für verteilte Telekommunikationsstandorte, an denen viele Schaltschränke kontinuierlich in Betrieb sind und sich der Energieverbrauch über eine große Anzahl von Standorten hinweg ansammelt.
| Artikel | Technische Parameter | Erforderlich / Optional |
|---|---|---|
| Nenneingangsspannung | AC 380 V ±20 % | — |
| Nennfrequenz | 50 Hz ±10 % | — |
| Nennausgangsspannung | DC 110 V / DC 220 V | — |
| Ausgangsspannungsbereich | DC 90–130 V / DC 180–260 V | — |
| Lademodul | HG-T, HG-Z, HG-F | Erforderlich |
| Lademodulstrom | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Erforderlich |
| Batterieinspektionsmodul | HG-X: Bis zu 4 Module (≤4) | Erforderlich |
| Zweigisolationsmodul | HG-I: Bis zu 16 Module (≤16) | Optional |
| Wechselrichtermodul | HG-N1K(1K, 2K, 3K, 5K) | Optional |
| Schaltwertmodul | HG-K: Bis zu 16 Module (≤16) | Optional |
| Schrankkörpergröße | 800 × 600 × 2260 mm(oder 2360 mm) | Nicht standardmäßig und anpassbar |
| Batterieüberwachungsmodul | Bis zu 32 Module (≤32) | Optional |
Die Konfiguration kann je nach Projektanforderungen Überwachungsmodule, Gleichrichtermodule, AC/DC-Verteilung, Trockenkontakte und Rackstrukturen umfassen.
Der Vertriebsbereich kann bis zu unterstützenEinbaupositionen für 24P AC/DC-Leistungsschalter, mit spezifischer AC- und DC-Zuordnung abhängig von der gewählten Schrankkonfiguration.
Die Überwachungs- und Steuerungsarchitektur kann unterstützen6 Eingänge und 6 Ausgängemit anpassbarer Zuweisung, zusammen mit AC-Leistungsmessung, Mehrbenutzer-Stromverbrauchserkennung, mehrstufiger Abschaltsteuerung undTCP/IPKommunikation.
Technischer Hinweis:Die endgültige Anzahl der Gleichrichter, die Batteriekapazität, die Eingangs-/Ausgangskonfiguration und die Anordnung der Leistungsschalter sollten vor dem Angebot anhand der Lastberechnung des Projekts, des Backup-Zeitbedarfs und der Konfiguration der Telekommunikationsausrüstung bestätigt werden.
Vor der Auswahl eines5G-DC-Stromversorgungspanel für den Außenbereich, Beschaffungs- und Engineering-Teams sollten fünf Parameter bestätigen:
Tragfähigkeit:Bestimmen Sie die gesamte Dauergleichstromlast und die erwartete zukünftige Erweiterung, bevor Sie die 200-A- oder 300-A-Konfiguration auswählen.
Backup-Anforderung:Die Batteriekapazität sollte anhand der erforderlichen Backup-Zeit, der tatsächlichen Last und den örtlichen Betriebsbedingungen berechnet werden und nicht nur anhand der Schrankkapazität ausgewählt werden.
Vertriebsvereinbarung:Bestätigen Sie die erforderlichen AC/DC-Leistungsschalterpositionen, die Anzahl der Ein- und Ausgänge und ob mehrere Lastgruppen eine stufenweise Abschaltung erfordern.
Kommunikationsprotokoll:Bestätigen Sie, ob die Site-Management-Plattform dies erfordertTCP/IP, RS485, RS232oder Trockenkontakt-Alarmschnittstellen.
Umgebungsbedingungen:Bei der Auswahl der Konfiguration des Schrank-Wärmemanagements sollten Umgebungstemperatur, Luftfeuchtigkeit, Sonneneinstrahlung, Installationsort und Wartungsbedingungen berücksichtigt werden.
Diese projektbasierte Auswahlmethode trägt dazu bei, sowohl unterdimensionierte Systeme als auch unnötige Gerätekapazitäten zu vermeiden.
Für standardmäßige wandmontierte oder kompakte DC-Systeme bietet HAGOE eine englische Installationsdokumentation und technische Fernberatung.
Für mittelgroße DC-Panels und komplette Schaltschränke können Ingenieure entsprechend der Projektvereinbarung Installations- und Inbetriebnahmeunterstützung leisten. Für größere Umspannwerk-, Photovoltaik- oder EPC-Projekte kann HAGOE einen speziellen Installations- und Inbetriebnahmeplan erstellen und die Inbetriebnahme der Ausrüstung mit dem gesamten Bauzeitplan koordinieren.
Installationsunterstützung beinhaltetBedienschulung, Anleitung zur Inbetriebnahme und Fehlerbehebung aus der FerneDies hilft dem Wartungsteam des Kunden, sich mit dem Routinebetrieb vertraut zu machen.
DerTelekommunikations-Stromschrank/IOPU der H5GY-Serie für den Außenbereichkann als Gleichstrom-Außenplattform für Mobilfunkstandorte verwendet werden, an denen die Ausrüstung stabil sein muss48V DCStromversorgung und Batterie-Backup.
Für verteilte Glasfaserzugangs- und Kommunikationsknoten kann das integrierte Schrankdesign Stromumwandlung, Batteriesicherung, Überwachung und Verteilung in einer kompakten Außeninstallation kombinieren.
Das System kann Kommunikations- und Zugriffsgeräte unterstützen, die eine Zentralisierung erfordern48V DCStromquelle mit Fernüberwachungs- und Alarmschnittstellen.
IP55Schutz, Umgebungsüberwachung, Batteriemanagement und Diebstahlschutzoptionen machen das System für Standorte geeignet, an denen regelmäßige manuelle Inspektionen begrenzt sind.
Für bestehende 3G/4G-Standorte, die auf 5G aufgerüstet werden, kann das System entsprechend den neuen Lastanforderungen, Verteilungsanordnungen und Batterie-Backup-Anforderungen konfiguriert werden.
Seitdem ist HAGOE in der Herstellung elektrischer Geräte tätig2008Die Produktabdeckung reicht von Gleichstromsystemen und USV/EPS bis hin zu Stromverteilung, Automatisierungssteuerung und Elektrogeräten für neue Energie. Dadurch können Telekommunikationsprojekte mit zugehörigen elektrischen Systemen durch ein einziges Ingenieurteam koordiniert werden.
Das Unternehmen betreibt eine eigene Produktionsbasis und integriertF&E, Engineering, Fertigung, Prüfung und Exportdienstleistungen. Neben kundenspezifischen Schrankabmessungen, Verteilungsanordnungen, Kommunikationsschnittstellen und Überwachungskonfigurationen können auch Standardprodukte geliefert werden.
HAGOE hat erhaltenÜber 34 nationale Patenteund unterhält Zertifizierungen und Managementsysteme, einschließlichISO9001, ISO14001, ISO45001, CCC, CE, CB und RoHS, entsprechend dem anwendbaren Produkt- und Zertifizierungsumfang.
Bei der internationalen Beschaffung können technische Dokumente Produkthandbücher, elektrische Zeichnungen, Inspektionsberichte, Zertifizierungsdokumente, Packlisten und Installationsanweisungen umfassen.
Für Telekommunikations-EPC-Auftragnehmer, Distributoren und Systemintegratoren bietet HAGOE technische Auswahl, maßgeschneidertes Lösungsdesign, Angebotsunterstützung, Produktionsverfolgung, Inspektionsdokumentation, Logistikkoordination und Unterstützung bei der Ferninbetriebnahme.
Für die Standardauswahl und grundlegende Stromverteilungsschemata kann das Ingenieurteam normalerweise eine vorläufige Konfiguration und ein Angebot vorlegen1 working day. Komplexere kundenspezifische Projekte werden nach ihrem technischen Umfang bewertet.
HAGOE Electric Technology Co., Ltd.wurde gegründet in2008in Wenzhou, Zhejiang, China, mit Fertigungs- und Engineering-Kapazitäten in den Bereichen Energieverteilung, Leistungselektronik, neue Energie und intelligente Energiesysteme.
Bei Telekommunikations-Stromversorgungssystemen für den Außenbereich umfasst die Produktion die Herstellung von Schaltschränken, die elektrische Montage, die Integration von Überwachungssystemen, die Inbetriebnahme des Systems und die Endkontrolle. Die Produktionsbasis ist ausgestattet mitLaserschneidmaschinen von TRUMPF, CNC-Biegemaschinen von AMADA, automatisierte Revolverstanzanlagen, SMT-Produktionslinien und intelligente Alterungstestsysteme sowie Geräte für EMV-, IP-Schutz- und Umwelttests.
Das Unternehmen ist tätig unterISO9001, ISO14001 und ISO45001Managementsysteme und entwickelt Produkte gemäß den geltenden GB- und IEC-Anforderungen. Je nach Kundenwunsch können projektspezifische Prüfberichte, Zertifikate und technische Dokumentationen geliefert werden.
DerIntegriertes DC-Stromversorgungssystem der H5GY-Serie für den Außenbereichkann für Telekommunikationsbetreiber, EPC-Auftragnehmer, Händler und Systemintegratoren angepasst werden, die eine projektspezifische Konfiguration benötigen.
Anpassung kann abdeckenSchrankaufbau, Erscheinungsbild, Logo, Verpackung, Verteilungsanordnung, Überwachungsschnittstellen, Kommunikationskonfiguration und ausgewählte elektrische Komponenten. HAGOE bietet auch OEM/ODM-Dienstleistungen für internationale Kunden an und kann maßgeschneiderte technische Dokumentationen mit der gelieferten Ausrüstung koordinieren.
Ja. DerH5GY-SerieDas 5G-DC-Stromversorgungspanel für den Außenbereich wurde speziell für Kommunikationsstromanwendungen im Freien entwickelt, einschließlich5G, 4G, FTTx, Datenkommunikations- und Zugangsgeräte. Der48V DCArchitektur, Batterieintegration, Überwachung und Außenschrankschutz machen es für die Stromversorgungsinfrastruktur von Telekommunikationsstandorten geeignet.
Die mitgelieferten H5GY/H48S-Konfigurationsinformationen umfassen:200A und 300ASystemkonfigurationen. Die endgültige Kapazität sollte entsprechend der tatsächlichen Gleichstromlast, dem Erweiterungsbedarf und dem Batterie-Backup-Design ausgewählt werden.
Die Systemarchitektur unterstützt ein Batteriefach und Batteriemanagementfunktionen. Der tatsächliche Batterietyp, die Kapazität und die Menge sollten entsprechend der erforderlichen Backup-Zeit und der Berechnung der Projektlast bestätigt werden.
Ja. Abhängig von der gewählten Konfiguration umfassen KommunikationsschnittstellenTCP/IP, RS485, RS232und trockene Kontakte. Überwachungsfunktionen können für die Remote-Management-Plattform des Projekts konfiguriert werden.
Ja. Die Produktkonfiguration unterstütztAC-, DC- und Signal-Blitzschutz, mit B+C-Überspannungsschutz je nach Projektkonfiguration verfügbar.
Ja. HAGOE bietetOEM/ODMund technische Anpassungen, die Schrankstruktur, elektrische Konfiguration, Überwachungsschnittstellen, Branding, Verpackung und zugehörige technische Dokumentation umfassen.
Die mitgelieferte Konfiguration gibt anIP55Schutz für den Außenschrank.
Ja. HAGOE bietet englischsprachige Installationshandbücher, technische Fernberatung und Unterstützung bei der Inbetriebnahme. Bei größeren oder komplexeren Projekten kann je nach Projektumfang auch eine Vor-Ort-Betreuung vereinbart werden.
Abhängig von der Bestellung und den Projektanforderungen kann HAGOE Produkthandbücher, elektrische Zeichnungen, Inspektionsberichte, Zertifizierungsdokumente, Packlisten und andere technische Dokumentationen bereitstellen, die für die Projektabwicklung erforderlich sind.
Ja. HAGOE schreibt keine allgemeingültige Mindestbestellmenge vor.Eine Einheitkönnen für Standardprodukte bestellt werden, während kundenspezifische Projekte entsprechend der erforderlichen Konfiguration bewertet werden.
HAGOE ist einHerstellermit Sitz in Wenzhou, Zhejiang, China, gegründet in2008. Das Unternehmen integriert F&E-, Fertigungs-, Test-, Vertriebs- und Exportdienstleistungen und betreibt eigene Produktionsanlagen.
Für standardmäßig vorrätige Produkte kann der Versand so schnell wie möglich organisiert werden3 Werktagenach Zahlungseingang, je nach Lagerverfügbarkeit. Standard-Chargenbestellungen erfordern im Allgemeinen7–10 Werktage, während kundenspezifische Bestellungen normalerweise erfordern15–30 Werktage, je nach Konfiguration und Projektkomplexität.
