HAGOE GZDW DC-NetzteilpanelBietet zuverlässige Gleichstrom-Hilfsstromversorgung für Umspannwerke, Kraftwerke und Industriesysteme mit 110 V/220 V Ausgang, modularem Laden und intelligenter Überwachung.
HAGOE GZDW DC-Netzteilpanelist ein integriertes DC-Hilfsstromversorgungssystem für Umspannwerke, Kraftwerke, Industrieanlagen und kritische elektrische Infrastruktur. Entwickelt vonHAGOE Electric Technology Co., Ltd., ein Hersteller von Stromversorgungsgeräten mit Sitz in2008, DieGZDW-Serievereint AC/DC-Wandlung, Batterielademanagement, DC-Verteilung, Isolationsüberwachung und intelligente Systemüberwachung in einem Schrank.
Im Gegensatz zu einem einfachen DC-Ladeschrank ist derGZDW-Systemist als komplette DC-Stromversorgungslösung konzipiert. Es liefert stabilen Gleichstrom für Relaisschutz, Schaltanlagenbetrieb, Automatisierungsgeräte, Kommunikationssysteme und andere Sekundärkreise, die eine kontinuierliche Stromverfügbarkeit erfordern.
Das System unterstützt mehrere Batteriekonfigurationen, darunter:
GZDW Blei-Säure-Gleichstromversorgungspanel
GZDW Lithium-DC-Netzteilpanel
GZDW Ni-Cd DC-Netzteilpanel
Es ist auch konfigurierbar als48-V-DC-Ladeschränke, 110-V-DC-LadeschränkeUnd220-V-DC-Ladeschränkeentsprechend den Spannungsanforderungen verschiedener Anwendungen.
Mit modularen Ladeeinheiten, intelligenter Überwachung und vielfältigen Kommunikationsmöglichkeiten ist dieGZDW-Seriebietet eine flexible Gleichstromplattform für EPC-Projekte im In- und Ausland.
In modernen Umspannwerken und industriellen Elektrosystemen wirkt sich die Zuverlässigkeit der Gleichstromversorgung direkt auf den Betrieb von Schutzrelais, Leistungsschaltern und Automatisierungsgeräten aus.
DerGZDW DC-Netzteilpanelintegriert die folgenden Funktionsbereiche:
Wechselstromeingang und Gleichrichtung
Das System konvertiertAC380VEingangsleistung in stabilen Gleichstromausgang durch hocheffiziente Lademodule. Mehrere Lademodule können parallel betrieben werden, um Redundanz und Wartungsflexibilität zu verbessern.
Batterieladung und -verwaltung
Das System unterstützt Erhaltungsladung, Ausgleichsladung und Batteriemanagementfunktionen. Je nach Projektanforderungen können verschiedene Batterietypen ausgewählt werden, darunter Blei-Säure-, Lithium- und Ni-Cd-Batterien.
Gleichstromverteilung
Der Gleichstromausgang wird über unabhängige Speisekreise mit Schutz- und Überwachungsfunktionen verteilt und sorgt so für eine zuverlässige Stromversorgung der Sekundärgeräte.
Systemüberwachung
Die intelligente Überwachungseinheit zeichnet kontinuierlich Betriebsbedingungen, Alarme und historische Ereignisse auf und hilft Betreibern, den Systemstatus und Wartungsbedarf zu erkennen.
DerHG-E5(7 Zoll) undHG-E6(10,4 Zoll) Überwachungssysteme repräsentieren die Weiterentwicklung von HAGOE von herkömmlichen schlüsselbetätigten Gleichstromsystemen zu intelligenten industriellen Touch-Steuerungsplattformen.
Das Überwachungssystem unterstützt verschiedene DC-Systemarchitekturen:
Einzelbatterie mit Einzelladegerät, Einzelbatterie mit Doppelladegeräten, Doppelbatterien mit Einzelladegerät, Doppelbatterien mit Doppelladegeräten
Der Farb-Touchscreen in Industriequalität bietet eine übersichtlichere Benutzeroberfläche für Bedienung, Parametereinstellung und Fehleranalyse.
Zu den wichtigsten Überwachungsfunktionen gehören:
Lademodulüberwachung, Batterieinspektion, Zweigisolationsüberwachung, Schalterstatusüberwachung, historische Fehleraufzeichnung, Kommunikationsmanagement
Das System kann speichernmehr als 500.000 historische Fehler- und Betriebsaufzeichnungenund bietet wertvolle Datenunterstützung für die Wartungsanalyse.
Verfügbare Kommunikationsschnittstellen:
RS232
RS485
RJ45-Ethernet
Zu den optionalen Kommunikationsprotokollen gehören:
MODBUS
IEC61850
CDT
Unterstützung unterschiedlicher DC-Stromversorgungsanforderungen
DerGZDW-Seriekönnen je nach Anwendungsanforderungen mit unterschiedlichen Batterietechnologien konfiguriert werden.

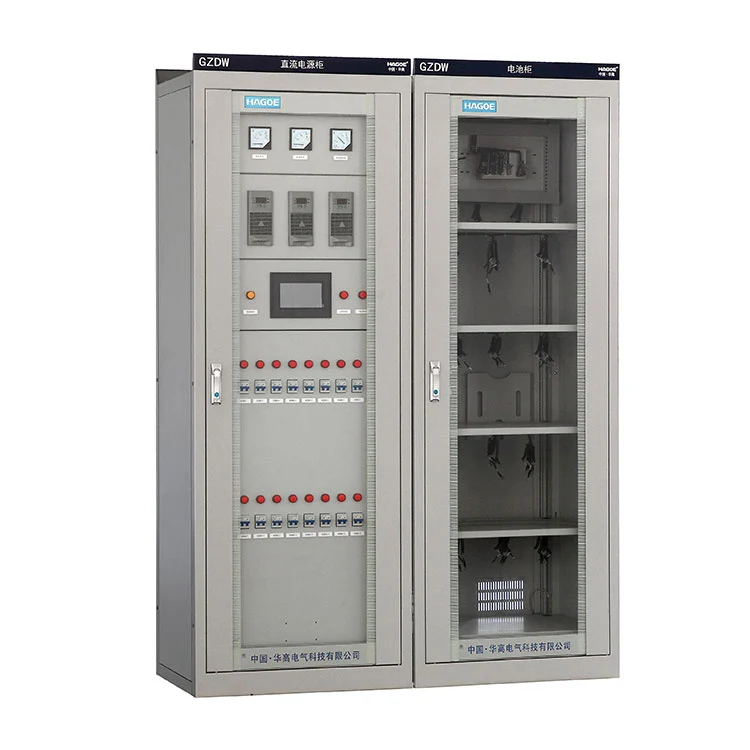

DerGZDW Blei-Säure-GleichstromversorgungspanelAufgrund seiner ausgereiften Technologie, stabilen Leistung und Kostenvorteil bleibt es eine weit verbreitete Konfiguration für konventionelle Umspannwerke und Industrieanwendungen.

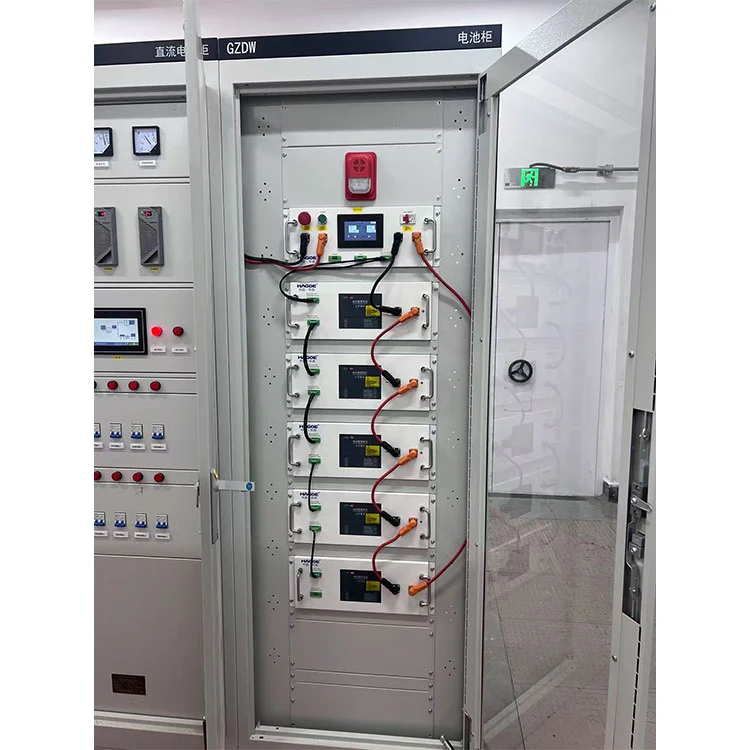

DerGZDW Lithium-DC-Netzteilpaneleignet sich für Projekte, die eine höhere Energiedichte, einen geringeren Wartungsaufwand und einen kompakten Installationsraum erfordern.
Batteriemanagementsystem (BMS) Integration kann je nach Projektvorgabe in Betracht gezogen werden.

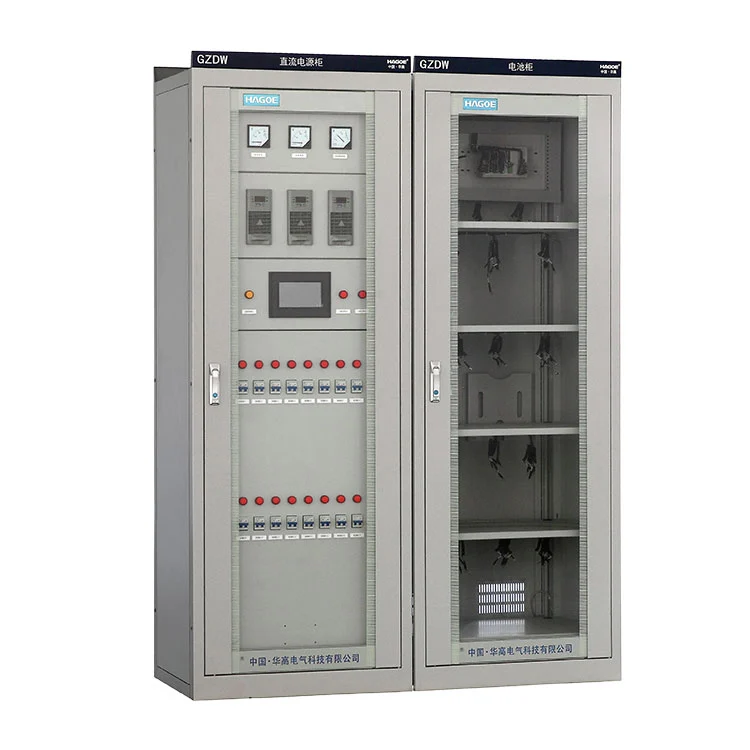

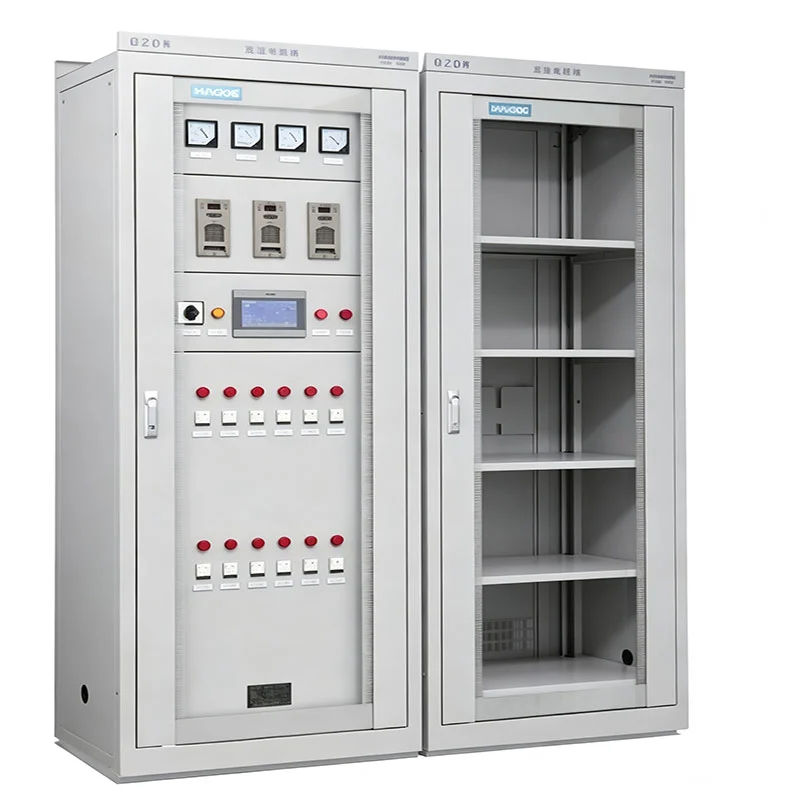

DerGZDW Ni-Cd DC-Netzteilpanelkann in anspruchsvollen Umgebungen eingesetzt werden, in denen eine große Temperaturtoleranz und eine lange Lebensdauer wichtige Faktoren sind.
HAGOE kann die geeignete Batteriekonfiguration basierend auf Spannungsniveau, Installationsumgebung, Betriebsbedingungen und Wartungsanforderungen empfehlen.
| Parameter | Spezifikation |
|---|---|
| Nenneingangsspannung | Wechselstrom 380 V ±20 % |
| Nennfrequenz | 50 Hz ±10 % |
| Nennausgangsspannung | Gleichstrom 110 V / Gleichstrom 220 V |
| Ausgangsspannungsbereich | DC 90–130 V / DC 180–260 V |
| Lademodule | HG-T, HG-Z, HG-F |
| Lademodulstrom | 10A, 20A, 30A; 5A, 10A, 20A, 30Aje nach Modul |
| Batterieinspektionsmodul | HG-X, bis zu 4 Module |
| Überwachung der Zweigisolation | HG-J, bis zu 16 Module |
| Wechselrichtermodul | HG-N1K, 1K / 2K / 3K / 5K |
| Schaltwertmodul | HG-K, bis zu 16 Module |
| Überwachungsanzeige | HG-E57 Zoll /HG-E610,4 Zoll |
| Kommunikationsschnittstellen | RS232 / RS485 / RJ45 |
| Kommunikationsprotokolle | MODBUS, IEC61850, CDToptional |
| Historische Aufzeichnungen | Mehr als 500.000Fehler- und Betriebsaufzeichnungen |
| Schrankabmessungen | 800 × 600 × 2260 mm / 2360 mm |
| Schrankkonfiguration | Sonderabmessungen auf Anfrage möglich |
Für eine projektspezifische Konfiguration sollten die endgültige Ladekapazität, die Batteriekapazität, die Anzahl der Einspeisekreise und Überwachungsmodule anhand der DC-Lastliste und des Systemdesigns ermittelt werden und nicht allein anhand der nominalen Schrankspezifikation ausgewählt werden.

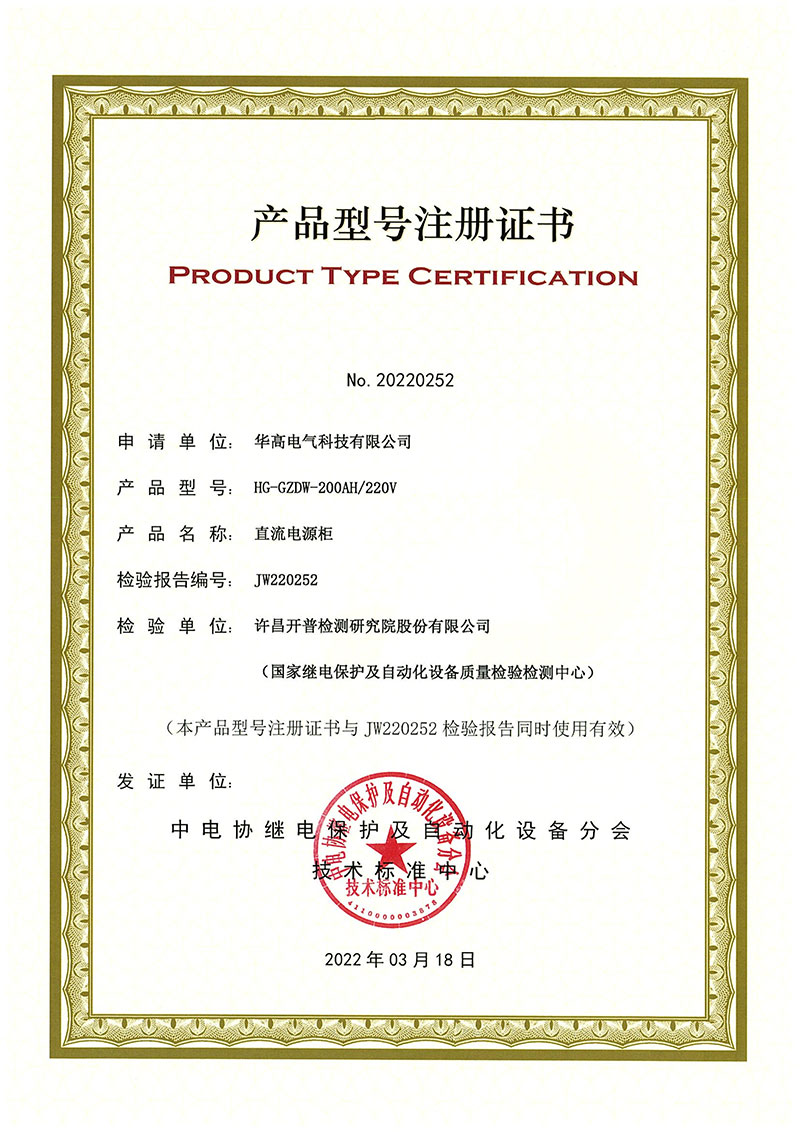

DerHG-GZDW-200AH/220V DC-Netzteilpanelwurde einer Typprüfung unterzogen durchXuchang Kaipu Testing and Research Institute Co., Ltd.Die Testprobe wurde identifiziert alsAC380V / DC220V / 40A, wobei eine Einheit zum Testen eingereicht wurde.
Der Test wurde durchgeführt von9. März bis 14. März 2022, unter Bericht Nr.JW220252. Der Test wurde als klassifiziertTypprüfung, mit der Testbasis inklusiveDL/T 459-2017, Elektrische Gleichstromversorgungsgeräte, zusammen mitGB/T 17626,18-2016zur Prüfung der Immunität gegen gedämpfte Schwingwellen.
Dem Bericht zufolge handelt es sich um getestete Artikeldie Anforderungen der geltenden Prüfnormen erfüllt.
| Artikel | Informationen zum Testbericht |
|---|---|
| Produkt | DC-Stromversorgungspanel |
| Modell | HG-GZDW-200AH/220V |
| Beispielspezifikation | AC380V / DC220V / 40A |
| Probenmenge | 1 Einheit |
| Bericht Nr. | JW220252 |
| Testtyp | Typtest |
| Testzeitraum | 9.–14. März 2022 |
| Teststandard | DL/T 459-2017 |
| EMV-Testbasis | GB/T 17626,18-2016 |
| Prüflabor | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| Testfazit | Geprüfte Artikel erfüllten die geltenden Anforderungen |
Dieser Bericht bietetmodellspezifische Testnachweisefür die HG-GZDW-200AH/220V-Konfiguration und kann bei der technischen Bewertung und Projektbeschaffung herangezogen werden. Der Testbericht sollte zusammen mit der aktuellen Produktkonfiguration und den projektspezifischen technischen Anforderungen betrachtet werden.
Zusammenfassung des Testberichts
Das HG-GZDW-200AH/220V DC-Netzteilpanel hat im März 2022 die Typprüfung beim Xuchang Kaipu Testing and Research Institute Co., Ltd. bestanden. Alle getesteten Artikel erfüllten die Anforderungen von DL/T 459-2017 und GB/T 17626.18-2016.
Der Bericht Nr. JW220252 steht als technische Referenz und Projektbeschaffungsdokumentation zur Verfügung.
Basierend auf der Erfahrung von HAGOE in der Herstellung von Gleichstrom-Stromversorgungsgeräten
HAGOE Electric Technology Co., Ltd.wurde gegründet in2008in Wenzhou, China, mit Erfahrung in der Herstellung von Gleichstrom-Stromversorgungsschränken, integrierten AC/DC-Stromversorgungssystemen, USV-Systemen, Schaltanlagen, Umspannwerken und elektrischen Niederspannungsbaugruppen.
Bei GZDW-Projekten umfasst die Fertigung mehr als nur die Schrankmontage. Die Lademodule, Überwachungskomponenten, Schutzgeräte, interne Verkabelung und DC-Verteilungsabschnitte müssen als ein koordiniertes System funktionieren.

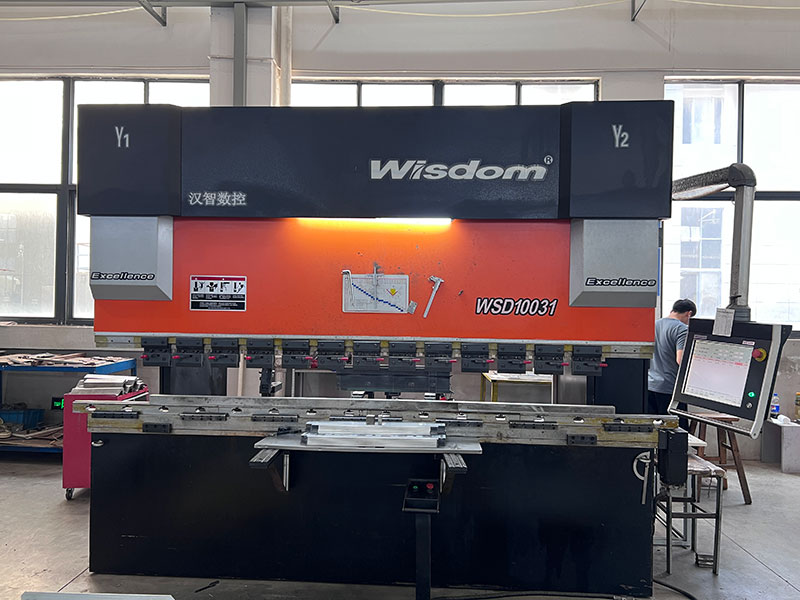

Die Qualitätskontrolle in der Produktion umfasst wichtige Phasen, darunter:

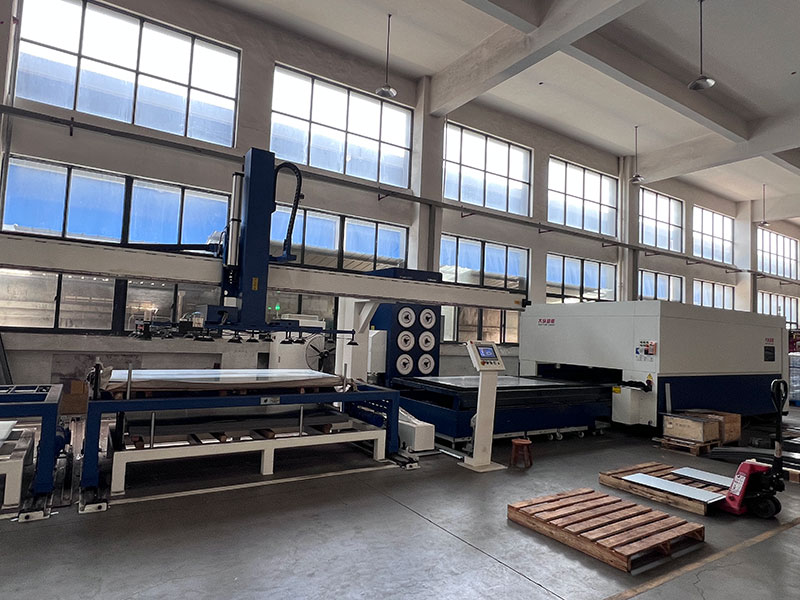

Herstellung und Veredelung von Schränken— Blechbearbeitung, Gehäusemontage und Oberflächenbehandlung werden gemäß den genehmigten Schrankzeichnungen durchgeführt.
Elektrische Montage— Sammelschienen, Lademodule, Überwachungseinheiten, Schutzkomponenten und Klemmen werden gemäß der genehmigten elektrischen Konfiguration installiert.
Überprüfung der Verkabelung— Interne Verkabelung, Klemmenidentifizierung und Stromkreisverbindungen werden vor dem Test anhand der genehmigten Zeichnungen überprüft.
Funktionsprüfung— Ladefunktionen, Überwachungsschnittstellen, Alarmsignale, Kommunikationsschnittstellen und relevante Schaltfunktionen werden gemäß den Projektanforderungen überprüft.
HAGOE ist tätig unterISO 9001:2015, ISO 14001:2015UndISO 45001:2018zertifizierte Managementsysteme. Der zertifizierte Fertigungsumfang umfasst Gleichstrom-Stromversorgungsschränke und andere elektrische Energiegeräte und bietet eine dokumentierte Qualitätsmanagementbasis für die Projektproduktion.
DerGZDW-Serieist in erster Linie für Anwendungen gedacht, bei denen Gleichstrom für Schutz-, Steuerungs- und Hilfsgeräte verfügbar bleiben muss.
Das System kann Gleichstrom für Relaisschutz, Leistungsschalterbetätigung, Automatisierungsgeräte, Signalisierung und andere Sekundärsysteme bereitstellen.110 V und 220 V GleichstromDie Konfigurationen decken die gängigen DC-Spannungsanforderungen von Umspannwerken ab.
Fabriken, Bergwerke, Metallurgieanlagen, Chemiefabriken und andere Industriestandorte können das nutzenGZDW-Systemals dedizierte Gleichstromversorgung für Steuer- und Schutzschaltungen.
Schienenverkehrs- und andere Infrastrukturprojekte können eine zentrale Gleichstromversorgung für Steuerungs-, Signal- und Kommunikationsgeräte erfordern. Die modulare Überwachungsarchitektur ermöglicht die Konfiguration des Systems entsprechend den Projektanforderungen.
Für Anwendungen mit Niederspannungs-Gleichstromsystemen kann HAGOE entsprechende Konfigurationen entwickeln, wie z48-V-DC-Ladeschränke, vorbehaltlich der erforderlichen Batterie- und Ladespezifikationen.
Die endgültige Anwendungskonfiguration hängt von der Gleichstromlast, den Batterieautonomieanforderungen, der Ladekapazität und dem Projektschutzschema ab.
Bei der Wahl eines GZDW-Lieferanten geht es nicht nur darum, einen Schrank mit dem richtigen Spannungsetikett zu erhalten. Für ein technisch ausgereiftes Gleichstromsystem muss der Lieferant die Beziehung zwischen Ladegerät, Batterie, Gleichstromverteilung, Überwachung und Standortanwendung verstehen.
HAGOE stellt seit fast zwei Jahrzehnten Stromversorgungs- und Elektrogeräte her, wobei die Produktpalette Gleichstromsysteme und zugehörige Elektrogeräte umfasst.
DerGZDW-PlattformKann je nach Projektanforderungen für Blei-Säure-, Lithium- oder Ni-Cd-Batteriesysteme konfiguriert werden.
Lademodule, Batteriekapazität, Speisekreise, Überwachungsmodule, Kommunikationsschnittstellen und Schrankabmessungen können entsprechend der Elektrokonstruktion des Kunden spezifiziert werden.
DerHG-E5UndHG-E6Überwachungssysteme bieten eine integrierte Schnittstelle für Systemüberwachung, historische Aufzeichnungen und Kommunikation.
HAGOE kann auf der Grundlage von Kunden-SLDs, Ladelisten und technischen Spezifikationen maßgeschneiderte Konfigurationen und Dokumentationen für die Projektbeschaffung vorbereiten.
HAGOE ist tätig unterISO 9001, ISO 14001UndISO 45001zertifizierte Managementsysteme, die eine kontrollierte Herstellung und dokumentierte Qualitätsverfahren unterstützen.
HAGOE Electric Technology Co., Ltd.
HAGOE wurde 2008 gegründet und ist ein professioneller Hersteller von Gleichstromversorgungssystemen, Niederspannungsschaltanlagen und zugehörigen elektrischen Geräten. Mit nach ISO 9001, ISO 14001 und ISO 45001 zertifizierten Managementsystemen bietet HAGOE weltweit zuverlässige Energielösungen für Umspannwerke, Industrieanlagen und Infrastrukturprojekte.
DerGZDW-PlattformkonfigurierbarBlei-Säure, Lithium und Ni-CdBatteriesysteme. Bei der Batterieauswahl sollten Gleichstromlast, erforderliche Backup-Zeit, Umgebungstemperatur, Wartungsbedingungen und Projektspezifikationen berücksichtigt werden.
Ja. HAGOE kann Konfigurationen für unterschiedliche DC-Systemanforderungen bereitstellen. Die bereitgestellten Daten decken insbesondere abDC110V und DC220V, während48-V-DC-Ladeschränkekönnen entsprechend den erforderlichen Lade- und Batteriespezifikationen konstruiert werden.
Ein Ladeschrank konzentriert sich hauptsächlich auf die AC/DC-Umwandlung und das Laden der Batterie. DerGZDWist ein integriertes DC-Stromversorgungssystem, das Lademodule, Batterien, DC-Verteilung, Isolationsüberwachung, Batterieinspektion, Alarme und Systemkommunikation kombinieren kann.
Ja. Ladekapazität, Batteriekonfiguration, Speisekreise, Überwachungsmodule, Kommunikationsfunktionen und Schrankabmessungen können projektbezogen konfiguriert werdenSLD, Ladeliste und technische Anforderungen.
Abhängig von der gewählten Konfiguration kann das Überwachungssystem Lademodule, Batteriestatus, Abzweigisolierung, Schaltsignale, Alarme und Betriebsaufzeichnungen überwachen. Es kann auch mit externen Systemen kommunizierenRS232, RS485 oder RJ45Schnittstellen.
Ja.MODBUS, IEC61850 und CDTstehen als Kommunikationsprotokolloptionen zur Verfügung. Die tatsächliche Schnittstelle und das Protokoll sollten entsprechend den SCADA- oder Automatisierungssystemanforderungen des Kunden bestätigt werden.
Die Ladekapazität sollte aus der DC-Last, der Batteriekapazität, dem Ladezeitbedarf und der Systemredundanz ermittelt werden. HAGOE kann nach Überprüfung der DC-Lastdaten des Projekts die geeignete Anzahl und Stromstärke der Lademodule empfehlen.
Zu den nützlichsten Informationen für ein technisches Angebot gehören dieDC-Systemspannung, Lastliste, Batterietyp und -kapazität, erforderliche Überbrückungszeit, Anzahl der DC-Einspeiser, Überwachungsanforderungen und Kommunikationsprotokoll. EinSLDoder technische Spezifikationen sind vorzuziehen, sofern verfügbar.
