Hochspannungsschaltanlagen sind ein wichtiger Bestandteil von Mittelspannungs-Stromverteilungssystemen und stellen die kontrollierte Schnittstelle zwischen eingehenden Stromquellen, Transformatoren, Einspeisungen, Motoren und nachgeschalteten Stromnetzen dar.
HAGOE Electric Technology Co., Ltd. bietet10-kV-HochspannungsschaltanlageUnd35-kV-Hochspannungsschaltanlagefür Umspannwerke, industrielle Stromversorgungssysteme, Stromverteilungsnetze, Infrastrukturprojekte und andere Mittelspannungsanwendungen.
Im Gegensatz zu Niederspannungsschaltanlagen müssen sich Mittelspannungsschaltanlagen nicht nur mit der Stromverteilung befassen, sondern auch mit der StromverteilungIsolationskoordination, Kurzschlussunterbrechung, Dielektrikum standhalten, mechanische Verriegelung, Schutzkoordination, Erdung, Undsichere Isolation.
Die Auswahl der geeigneten Schaltanlage muss daher anhand des elektrischen Anlagendesigns und nicht allein anhand des Schaltschranknamens ausgewählt werden.
Der Hauptunterschied zwischen 10-kV- und 35-kV-Schaltanlagen ist offensichtlich die Systemspannung, aber die technischen Anforderungen ändern sich mit dem Spannungsniveau.
| Technischer Faktor | 10-kV-Hochspannungsschaltanlage | 35-kV-Hochspannungsschaltanlage |
|---|---|---|
| Typische Systemrolle | Verteilungsnetz, industrielle Stromverteilung | Umspannwerk, Primärverteilung, übergeordnetes Stromnetz |
| Typische Anwendung | Fabriken, Gebäude, Versorgungsverteilung, Motoren | Umspannwerke, Kraftwerke, industrielle Hauptverteilung |
| Isolationsanforderung | Hoch | Höher |
| Schaltgeräte | Üblicherweise Vakuum-Leistungsschalter | Üblicherweise Vakuum-Leistungsschalter |
| Schutz | Einspeise-, Transformator-, Motor- und Busschutz | Schutz auf Einspeise-, Transformator-, Bus- und Systemebene |
| Kurzschlussdesign | Projektspezifisch | Projektspezifisch und oft anspruchsvoller |
| Platz / Abstand | Basierend auf dem Gerätedesign | Größere Aufmerksamkeit auf Isolierung und Abstände |
| Systemposition | Häufig nachgelagerte Verteilung | Häufig näher an der primären Energieumwandlung/-verteilung |
Die endgültigen Nennwerte sollten immer anhand der Kurzschlussstudie des Projekts, der Systemspannung, des Lastflusses, der Schutzkoordination und der geltenden Normen bestätigt werden und nicht allein aus der Nennspannung abgeleitet werden.
In der Niederspannungsverteilung ist die elektrische Isolierung wichtig, in 10-kV- und 35-kV-Systemen ist sie jedoch wichtigein grundlegender Bestandteil des Gerätedesigns.
Der erforderliche Isolationsgrad muss die Betriebsspannung, die Phase-zu-Phase-Abstände, die Phase-zu-Erde-Abstände, die Kriechstrecke, die dielektrische Festigkeit und transiente Überspannungsbedingungen berücksichtigen.
Aus diesem Grund kann das Isolationssystem der Schaltanlage nicht von der gewählten Spannungsklasse und der Installationsumgebung getrennt werden.
Eine Schaltanlage, die für einen bestimmten Dauerstrom ausgelegt ist, bedeutet nicht automatisch, dass sie für jedes Stromnetz geeignet ist.
Zunächst muss der voraussichtliche Kurzschlussstrom am Installationsort ermittelt werden.Dieser Wert beeinflusst das erforderliche Ausschaltvermögen des Leistungsschalters, den Kurzzeitstrom, den Spitzenstrom, die Sammelschienenkonstruktion und die Schutzeinstellungen.
Beispielsweise können Schaltanlagen der 35-kV-Klasse mit unterschiedlichen Kurzschlussausschalt- und Belastbarkeitswerten erhältlich sein. Der entsprechende Wertmuss aus der Kurzschlussberechnung des Projekts bestätigt werdenanstatt aus einem allgemeinen Katalogwert ausgewählt zu werden.
Dies ist einer der Hauptunterschiede zwischen der konstruktionsbasierten Schaltgeräteauswahl und der einfachen Produktanpassung.
Der Leistungsschalter ist nur ein Teil der Schutzkette.
Ein komplettes Mittelspannungsschaltanlagensystem kann Schutzrelais, Stromwandler, Spannungswandler, Auslösekreise, Steuerstrom, Messgeräte, Kommunikationsschnittstellen und Erdungsanordnungen umfassen.
Bei einem Transformatorabzweig beispielsweise muss das Schutzschema mit der Transformatornennleistung und dem vor-/nachgeschalteten Schutz abgestimmt sein. Bei einem industriellen Motorabzweig werden die Motoranlaufeigenschaften und Motorschutzanforderungen immer wichtiger.
HAGOE empfiehlt daherBestätigung der Schutzarchitektur zusammen mit der primären Schaltanlagenkonfiguration.
Mittelspannungsgeräte erfordern kontrollierte Betriebsabläufe, da falsches Schalten zu ernsthaften elektrischen Gefahren führen kann.
Abhängig von der Schaltanlagenkonstruktion können mechanische und elektrische Verriegelungen eingesetzt werden, um fehlerhafte Betätigungsabläufe zwischen Leistungsschalter, Erdungsschalter, Schaltschranktüren und Einschubkomponenten einzuschränken.
Bei metallgekapselten Schaltanlagen des Typs KYN61-40.5 sind in der Regel eine Fünffachverriegelung und eine Unterteilungskonstruktion in das Gerätedesign integriert. Die genaue Anordnung hängt von der gewählten Produktkonfiguration und technischen Spezifikation ab.
Der Zweck besteht nicht einfach darin, dem Schrank mehr Mechanismen hinzuzufügen, sondern darinLegen Sie eine vorhersehbare Betriebssequenz für Schalten, Isolieren, Erden, Inspektion und Wartung fest.
Für ein Projektangebot prüft das technische Team von HAGOE zunächst die vom Kunden verfügbaren elektrischen Systeminformationen.
Zu den nützlichsten Dokumenten gehören dieEinliniendiagramm, Systemspannung, Nennstrom, Transformatorkapazität, Kurzschlussberechnung, Einspeisemenge, Schutzanforderungen, CT/VT-Anforderungen, Kabelanordnung, Installationsbedingungen und lokale Standards.
Anhand dieser Informationen kann das Technikteam feststellen, ob die vorgeschlagene Konfiguration für das tatsächliche Netzwerk geeignet ist, anstatt eine generische Schrankspezifikation bereitzustellen.
Die Schaltanlagenanordnung für ein Umspannwerk muss nicht unbedingt die gleiche Konfiguration haben wie die in einer Industrieanlage.
Für ein Umspannwerksprojekt sind möglicherweise Eingangsschalttafeln, Transformatoreinspeisungen, Anordnungen von Sammelschienenabschnitten, Messung, Schutz und Abgangsleitungen erforderlich. Bei einem Industrieprojekt kann der Schwerpunkt stärker auf Motorzuleitungen, Produktionslinienlasten, Transformatorverteilung und Betriebskontinuität gelegt werden.
HAGOE kann daher die Schrankanordnung, die Leistungsschalterkonfiguration, die Sammelschienenkapazität, die CT/VT-Anordnung, die Schutzgeräte, die Sekundärverkabelung, die Messung, die Kommunikationsschnittstellen und die Kabeleinführung entsprechend den Projektanforderungen anpassen.
HAGOE wurde in gegründet2008in Wenzhou, Zhejiang, und hatmehr als 18 Jahre Erfahrungim Elektrogerätebau.
Zu den Fertigungsressourcen des Unternehmens gehören Laserschneidanlagen, CNC-Biegemaschinen, automatisierte Stanzanlagen, SMT-Produktionslinien, intelligente Alterungssysteme und elektrische Prüfgeräte.
Bei der Herstellung von Schaltanlagen unterstützen diese Funktionen die präzise Herstellung von Schaltschränken, die Installation von Komponenten, die Verkabelung, die mechanische Montage und die Endkontrolle.Während des gesamten Herstellungsprozesses wird eine Qualitätskontrolle durchgeführtanstatt sich nur auf die abschließende optische Inspektion zu verlassen.
HAGOE ist tätig unterISO9001, ISO14001 und ISO45001Managementsysteme, während anwendbare Produkte entsprechend den relevanten entworfen und hergestellt werden könnenGB und IECAnforderungen.

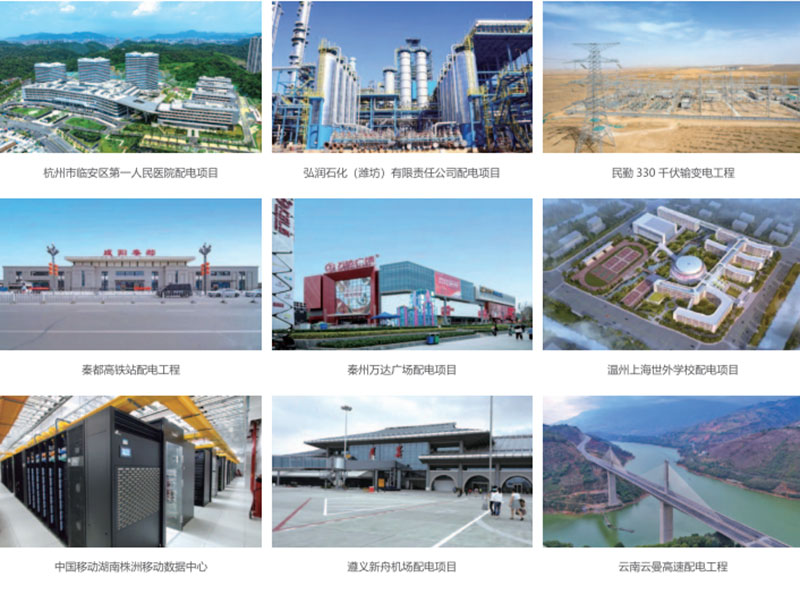

10-kV- und 35-kV-Schaltanlagen können für Eingangsstrom, Transformatoreinspeisungen, Abgänge, Sammelschienenanordnungen und andere Schaltfunktionen in Umspannwerken und Versorgungsverteilungssystemen verwendet werden.
Die Konfiguration wird durch das Übersichtsschaltbild und die Schutzarchitektur der Unterstation bestimmt.
Industrieanlagen benötigen häufig Mittelspannungsschaltanlagen zur Versorgung von Transformatoren, Großmotoren, Produktionsanlagen, Hilfssystemen und nachgeschalteten Verteilertafeln.
HAGOE kann die Ausrüstung entsprechend den Lasteigenschaften und Betriebsanforderungen der Anlage konfigurieren.
Photovoltaikanlagen, Energiespeicheranlagen, Verkehrsinfrastruktur und andere große Elektroinstallationen können ebenfalls 10-kV- oder 35-kV-Verteilungssysteme umfassen.
Bei diesen Anwendungen muss die Schaltanlage mit Transformatoren, Schutzsystemen, Stromumwandlungsgeräten und der Netzanschlussanordnung koordiniert werden.
HAGOE hatmehr als 18 Jahre Erfahrungin den Bereichen Stromverteilung, Gleichstromsysteme, USV, Industrieautomation und Elektrogeräte für neue Energien. Dies ermöglicht es dem Ingenieurteam, die Beziehung zwischen Hochspannungsschaltanlagen und dem größeren elektrischen System zu berücksichtigen.
HAGOE verlässt sich nicht ausschließlich auf ein Standardkatalogmodell. Die Schaltanlage kann je nach Spannung, Strom, Kurzschlussniveau, Schutzanforderungen, Einspeiseanordnung, Transformatorkapazität, Installationsbedingungen und Projektstandards konfiguriert werden.
Forschung und Entwicklung, Fertigung, Montage, Prüfung, Vertrieb und Exportdienstleistungen sind in das Geschäftssystem des Unternehmens integriert. Fertigungsausrüstung und Prüfressourcen unterstützen die Produktion und Prüfung von Elektroschränken und zugehörigen Geräten.
Für ausländische EPC-Auftragnehmer, Händler und Elektroinstallateure kann HAGOE technische Spezifikationen, Zeichnungen, Inspektionsdokumente, Zertifikate, Installationshandbücher, Exportverpackung, Logistikkoordination und technische Fernunterstützung unterstützen.
Anstatt 10 kV und 35 kV einfach als zwei Produktnamen zu behandeln, bewertet HAGOE deren Position im Stromnetz des Kunden und konfiguriert die Schaltanlage entsprechend der tatsächlichen Anwendung.
Die richtige Spannungshöhe sollte durch das Stromnetz und nicht durch den Schaltanlagenkatalog bestimmt werden.
Für einen10kV-ProjektDie Hauptfragen betreffen in der Regel die Verteilungskapazität, die Transformator- und Motorabzweige, den Kurzschlussgrad, die Schutzkoordination und die Anzahl der Abgangsstromkreise.
Für einen35-kV-ProjektIm Allgemeinen muss der Primärverteilung, der Isolationskoordination, der Kurzschlussleistung, der Schutzarchitektur, der Umspannwerkskonfiguration und der Sicherheit auf Systemebene mehr Aufmerksamkeit geschenkt werden.
HAGOE kann die verfügbaren elektrischen Zeichnungen und technischen Daten auswerten, bevor die entsprechende Schaltanlagenkonfiguration empfohlen wird.
Das Ziel besteht nicht einfach darin, einen 10-kV- oder 35-kV-Schrank zu versorgen. Dabei handelt es sich um eine Schaltanlage, die zu dem elektrischen System passt, in dem sie betrieben wird.
