10-kV-Hochspannungsschaltanlage

10-kV-Schaltanlagen erfüllen die wesentlichen Funktionen des Empfangs, der Verteilung, der Steuerung und des Schutzes elektrischer Mittelspannungsenergie. Im Gegensatz zu den 380-V- oder 660-V-Niederspannungsschaltanlagen, die in der nachgeschalteten Verteilung verwendet werden, muss bei einem 10-kV-System mehr auf Isolierung, Fehlerunterbrechung, mechanische Verriegelung, Unterteilung und Bedienersicherheit geachtet werden.

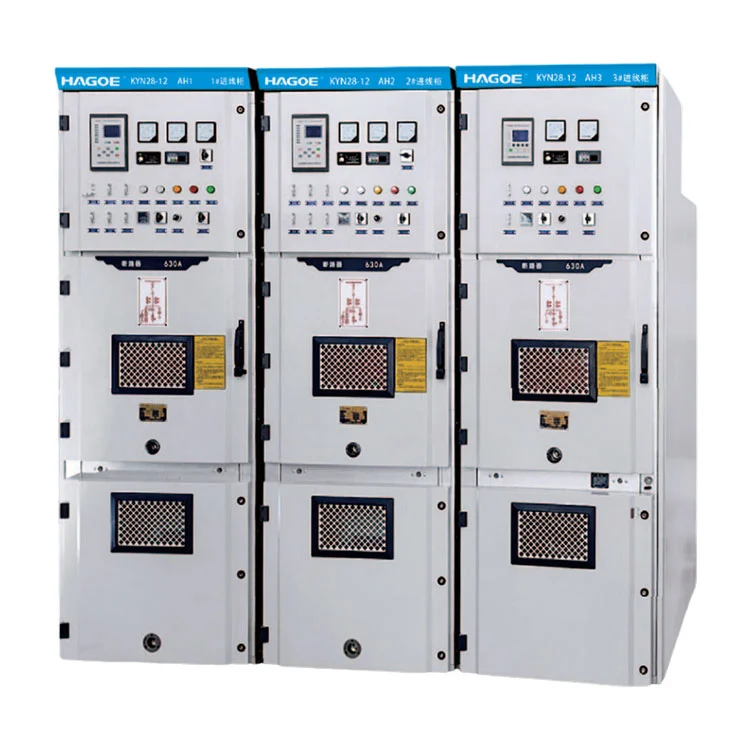

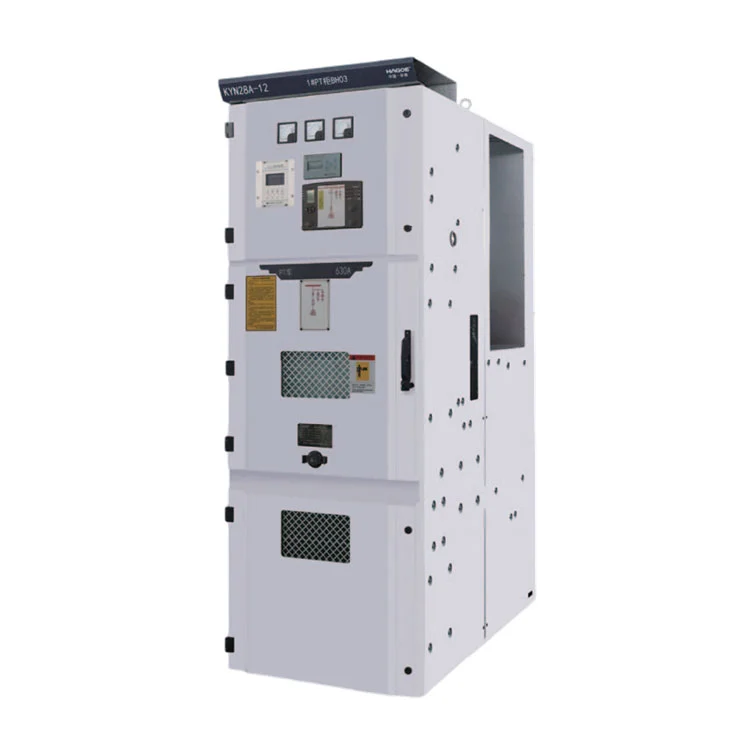

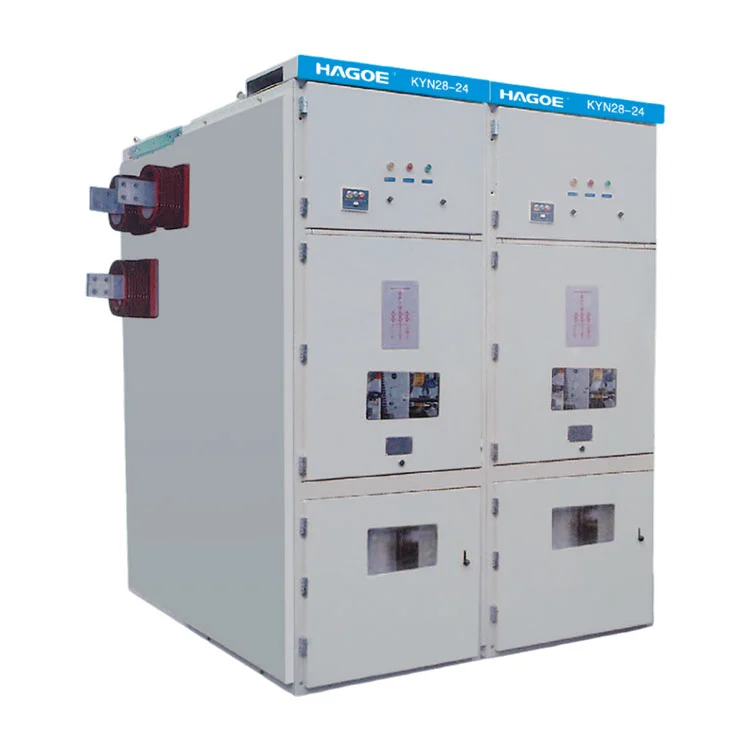

Die 10-kV-Hochspannungsschaltanlage KYN28-12 von HAGOE verwendet eine gepanzerte, ausfahrbare, metallgekapselte Struktur, die die Leistungsschalter-, Sammelschienen-, Kabel- und Niederspannungssteuerbereiche in spezielle Funktionsfächer unterteilt. Die Produktpalette kann für Einspeisungen, Abgänge, Buskoppler, PT-Anwendungen und andere Anforderungen des Primärsystems konfiguriert werden.

Bei Industrieanlagen, Umspannwerken, großen Gebäuden und Infrastrukturen, die eine 10-kV-Stromversorgung benötigen, ist die richtige Konfiguration der Mittelspannungsschaltanlage nicht nur für den Normalbetrieb, sondern auch für die Fehlerisolierung und Wartung wichtig.

Warum die abnehmbare Struktur KYN28-12 verwenden?

Eines der Hauptmerkmale von KYN28-12 ist seineAusfahrbarer Leistungsschalterwagen.

Anstatt den Leistungsschalter dauerhaft im Schrank zu montieren, wird der Leistungsschalter als unabhängige, bewegliche Funktionseinheit installiert. Bei Projekten, die regelmäßige Inspektionen, Tests oder den Austausch von Leistungsschaltern erfordern, kann die ausfahrbare Bauweise die Demontagearbeiten vor Ort reduzieren und die primäre Schaltausrüstung funktionell von anderen Schaltschrankbereichen trennen.

Die Schaltanlage besteht im Wesentlichen aus afester Schrankkorpus und ein ausfahrbarer Wagen. Das Gehäuse und die inneren Funktionstrennwände werden durch Schraubverbindungen zusammengefügt, um klar definierte Innenbereiche zu schaffen.

Abhängig von der Projektkonfiguration kann die Schaltanlage Vakuum-Leistungsschalterwagen oder Festlastschalter aufnehmen.

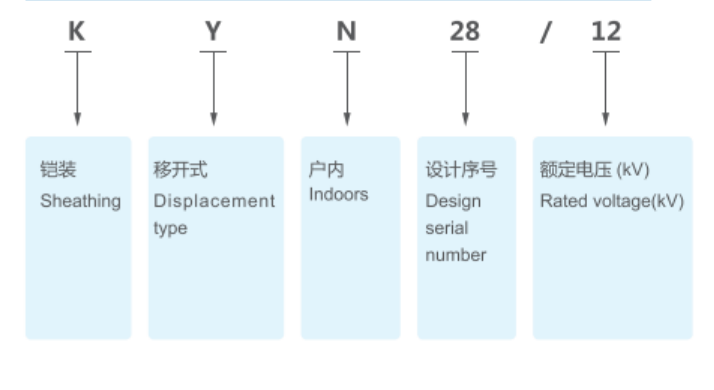

Modelldefinition

Technischer Parameter

Mechanische Verriegelung und Anti-Fehlbedienungs-Design

Bei 10-kV-Geräten ist die mechanische Konstruktion nicht nur eine Frage der Schrankfertigung.Verriegelung und kontrollierte Betriebsabläufesind wichtige Elemente beim Entwurf von Mittelspannungsschaltanlagen.

KYN28-12 verfügt über eine mechanische Verriegelungsanordnung, die die Position des Wagens, den Status des Leistungsschalters und die Betätigung der Schranktür koordiniert und so das Risiko einer Fehlbedienung verringert.

Dies ist insbesondere in Mittelspannungsanlagen wichtig, da fehlerhafte Schaltvorgänge zu Geräteschäden, Stromunterbrechungen oder ernsthaften Sicherheitsrisiken führen können. Bei der Spezifikation einer 10-kV-Schaltanlage sollten Käufer daher nicht nur die Nennspannung und den Nennstrom berücksichtigen, einschließlich:

Leistungsschaltertyp

Ineinandergreifende Anordnung

Erdungsanordnung

Isolationsniveau

Fachgestaltung

Schutz- und Kontrollsystem

Metallgekapselte Struktur und IP4X-Schutz

KYN28-12 verwendet eineGepanzerte, metallgefasste Konstruktion, wobei das Schrankgehäuse und die inneren Trennwände durch Schrauben zusammengebaut sind.

Das Standardgehäuse bietet eineSchutzart IP4X, während der Schutzgrad des Leistungsschalterraums bei geöffneter Schranktür IP2X beträgt.

Die interne Unterteilungskonstruktion hält die Sammelschienen-, Leistungsschalter- und Kabelbereiche funktionell getrennt und trägt dazu bei, den Zugang zu unter Spannung stehenden Komponenten zu begrenzen.

Die Gehäuseoberfläche ist mit einer Kunststoffbeschichtung versehen, um die Widerstandsfähigkeit gegen mechanische Einwirkungen und Korrosion zu verbessern. Schrankmaterialien und Anforderungen an die Oberflächenbehandlung können ebenfalls je nach Projektbedingungen überprüft werden.

Konfiguration des Vakuum-Leistungsschalters

Die Mittelspannungs-Vakuumschaltanlage KYN28-12 kann je nach Projektanforderungen mit verschiedenen Vakuum-Leistungsschaltertypen konfiguriert werden, einschließlichVD4, VVS1, VH1, VK und ZN28Serienschalter.

Vakuum-Leistungsschalter eignen sich zum Schalten und Fehlerschutz in Mittelspannungsanlagen. Im Gegensatz zu herkömmlichen Öl-Leistungsschaltern verwenden Vakuum-Schaltkammern kein Isolieröl als Lichtbogenlöschmedium, was zu unterschiedlichen Anforderungen an Gerätegröße, Wartung und Betriebsbedingungen führt.

HAGOE kann den Leistungsschalter gemäß der vom Kunden angegebenen Marke, den technischen Spezifikationen des Projekts und den Anforderungen des Zielmarkts konfigurieren, anstatt für jedes Projekt eine Leistungsschalterkonfiguration zu erzwingen.

Wie wählt man ein Sammelschienensystem aus?

KYN28-12 kann angewendet werden in:

Einzelsammelschienensysteme
Eine relativ einfache Konfiguration für herkömmliche 10-kV-Verteilungssysteme.

Sektionierte Einzelsammelschienensysteme
Die Unterteilung der Sammelschienen kann die Betriebsflexibilität verbessern und den Betrieb des Systems entsprechend unterschiedlichen Last- und Versorgungsbedingungen ermöglichen.

Doppelsammelschienensysteme
Geeignet für Projekte, die eine größere Flexibilität bei Schaltanordnungen und Stromversorgungsbetrieb erfordern.

Die geeignete Sammelschienenkonfiguration sollte anhand des Designs der primären Umspannstation, der Lastklassifizierung, der Anordnung der Notstromversorgung und der Betriebsphilosophie bestimmt werden und nicht einfach die komplexeste Konfiguration auswählen.

Technische Unterschiede zu gewöhnlichen Niederspannungsschaltanlagen

Wenn ein Projekt Strom von einem 10-kV-Netz an ein 380-V-/400-V-Niederspannungssystem verteilt, funktionieren normalerweise die 10-kV-Schaltanlage und die Niederspannungsschaltanlageunterschiedliche Funktionen auf verschiedenen Ebenen des Stromnetzes.

Zum Beispiel:

10-kV-Hochspannungsschaltanlage
Empfängt, verteilt, steuert und schützt die Mittelspannungsversorgung.

Transformator
Wandelt 10-kV-Mittelspannung in die Spannung um, die von nachgeschalteten Niederspannungssystemen benötigt wird.

GGD / GCS / MNS Niederspannungsschaltanlagen
Verwaltet die Niederspannungsverteilung, die MCC-Steuerung sowie nachgeschaltete Motor- und Stromlasten.

Daher sollten 10-kV-Schaltanlagen nicht einfach als „Hochspannungsversion“ eines Niederspannungsschranks betrachtet werden. Es gehört zu einer anderen Spannungsebene und Schutzarchitektur innerhalb des elektrischen Verteilungssystems.

Anwendungsumgebung und technische Grenzen

Zu den Standard-Servicebedingungen gehören:

• Umgebungslufttemperatur:-15°C bis +40°C
• Tägliche durchschnittliche relative Luftfeuchtigkeit:≤95 %
• Monatliche durchschnittliche relative Luftfeuchtigkeit:≤90 %
• Höhe:≤2000m
• Seismische Intensität:≤8°
• Das Gerät darf nicht an Orten mit Brand- oder Explosionsgefahr, starker Verschmutzung, starker chemischer Korrosion oder starken Vibrationen installiert werden.

Für hochgelegene Standorte, Küstengebiete, Offshore-Plattformen oder andere besondere Umgebungen sollten die Anforderungen an Isolierung, Temperaturanstieg, Korrosionsschutz und Umgebungsanpassung bei der Vorbereitung der technischen Vereinbarung erneut bestätigt werden.

Qualitätskontrolle

Die Qualitätskontrolle von Mittelspannungsschaltanlagen kann sich nicht nur auf die abschließende Sichtprüfung verlassen. HAGOE ist tätig unterISO9001, ISO14001 und ISO45001Managementsysteme und wendet die Prozesskontrolle vom Materialeingang und der mechanischen Fertigung bis hin zur Komponentenmontage und der Prüfung des kompletten Schranks an.

Zu den wichtigsten Kontrollpunkten für die 10-kV-Hochspannungsschaltanlage KYN28-12 gehören:

Schrankabmessungen und mechanische Festigkeit

Fachkonstruktion und Schutzklasse

Bedienung des Leistungsschalterwagens

Sammelschienen- und Primäranschlüsse

Sekundäre Steuerverkabelung

Erdungssystem

Isolationsabstand

Elektrische Prüfung im Werk

Die Produktdesigndokumentation deckt anwendbar abIEC, GB und relevante internationale Standardanforderungen. Spezifische Standards und Prüfpunkte können entsprechend dem Zielmarkt und den technischen Spezifikationen des Projekts bestätigt werden.

FAQ

1. Wofür werden 10-kV-Hochspannungsschaltanlagen verwendet?

10-kV-Hochspannungsschaltanlagen werden für den Empfang, die Verteilung, die Steuerung, die Überwachung und den Schutz von Mittelspannungsstrom in Umspannwerken, Industrieanlagen, Infrastrukturprojekten und anderen 10-kV-Verteilungsanwendungen eingesetzt.

2. Was ist eine KYN28-12-Schaltanlage?

KYN28-12 ist eine gepanzerte, ausfahrbare, metallgekapselte Schaltanlage, die für dreiphasige Wechselstromsysteme mit 3,6–12 kV ausgelegt ist und typischerweise mit ausfahrbaren Vakuum-Leistungsschalterwagen ausgestattet ist.

3. Kann KYN28-12 in einer 10-kV-Umspannstation verwendet werden?

Ja. Die 10-kV-Verteilung ist eine typische Anwendung für KYN28-12. Eingangs-, Ausgangs-, Buskoppler- und andere Funktionstafeln können entsprechend dem Primärsystem der Unterstation konfiguriert werden.

4. Welche Leistungsschalter können in der Mittelspannungs-Vakuumschaltanlage KYN28-12 installiert werden?

Je nach Produktkonfiguration kann KYN28-12 Vakuum-Leistungsschalter VD4, VVS1, VH1, VK und ZN28 sowie Festlastschalter entsprechend den Projektanforderungen aufnehmen.

5. Welche Schutzart hat KYN28-12?

Das Standardgehäuse bietet die Schutzart IP4X. Der Leistungsschalterraum bietet IP2X-Schutz, wenn die Tür geöffnet ist.

6. Welche Sammelschienenanordnungen gibt es?

KYN28-12 kann je nach erforderlicher Stromversorgungszuverlässigkeit und Betriebsanordnung für Einzelsammelschienen-, sektionierte Einzelsammelschienen- und Doppelsammelschienensysteme konfiguriert werden.
