35-kV-Hochspannungsschaltanlage

35-kV-Systeme werden häufig in großen Industrieanlagen, regionalen Umspannwerken, Stromerzeugungsanlagen und anderen Anwendungen eingesetzt, die eine höhere Stromübertragungs- und -verteilungskapazität erfordern. Im Vergleich zu 10-kV-Systemen erfordern 35-kV-Schaltanlagen eine größere Aufmerksamkeit auf Isolationskoordination, Kriechstrecke, Schaltleistung, mechanische Zuverlässigkeit und Betriebssicherheit.

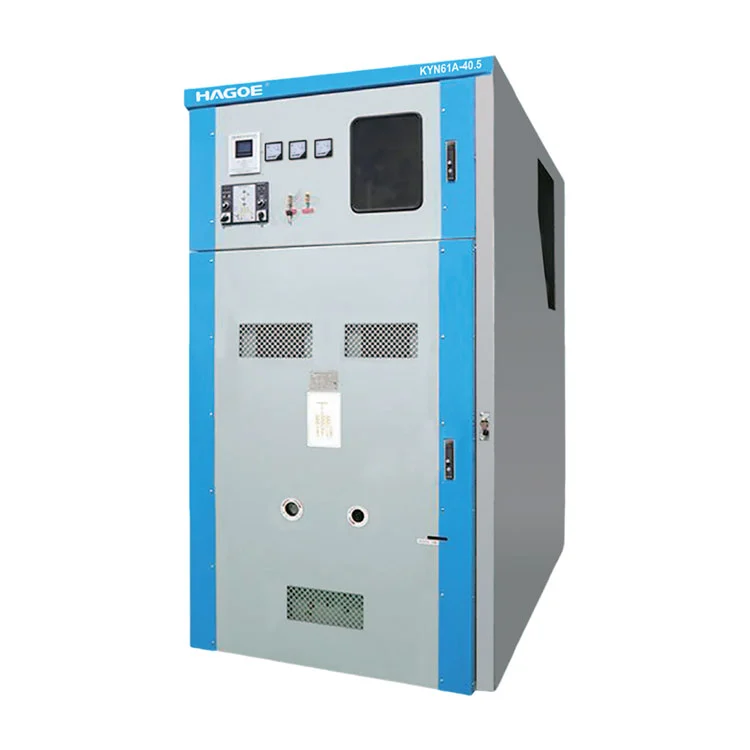

Hagoe ElectricKYN61-40.5 35-kV-Hochspannungsschaltanlageverfügt über eine gepanzerte, ausziehbare, metallumschlossene Konstruktion. Die Hauptfunktionsbereiche, einschließlich Leistungsschalter, Sammelschiene, Kabelanschluss und Steuerfächer, sind als separate Funktionsbereiche angeordnet, um den organisierten Betrieb und die Wartung zu unterstützen.

Die ausfahrbare Bauweise eignet sich besonders für Verteilersysteme, die regelmäßig geschaltet und gewartet werden müssen. Der Leistungsschalterwagen kann entsprechend den Betriebs- und Wartungsanforderungen zwischen Betriebs- und Testpositionen bewegt werden, wodurch die Auswirkungen der Gerätewartung auf das gesamte Verteilungssystem verringert werden.

Strukturelles Design für eine sicherere Wartung

Das Design der 35-kV-Hochspannungsschaltanlage konzentriert sich nicht nur auf den Gehäuseschutz, sondern auch auf die interne Verwaltung von HochspannungsfunktionsbereichenMetallgehäuse, gepanzerte Trennung und ausfahrbare Konstruktion.

Für technische Anwendungen erfüllt diese Konfiguration drei praktische Anforderungen.

Funktionstrennung:Hochspannungssammelschienen, Leistungsschalter und Kabelanschlussbereiche sind als separate Abschnitte angeordnet, um eine klare Trennung zwischen verschiedenen elektrischen Funktionen zu gewährleisten.

Wartungszugang:Mit dem ausfahrbaren Leistungsschalterwagen können Bediener und Wartungspersonal den Leistungsschalter zur Inspektion oder Wartung in die gewünschte Position bewegen, ohne das komplette Schaltanlagengehäuse demontieren zu müssen.

Betriebssicherheit:Die metallgekapselte Konstruktion sorgt für eine physische Trennung von internen stromführenden Komponenten. Die mechanische Anordnung kann auch auf die elektrischen und mechanischen Stellwerksanforderungen des Projekts abgestimmt werden.

Eine 35-kV-Schaltanlage ist mehr als ein herkömmlicher Verteilerschrank. Abhängig vom primären elektrischen Design kann es für Einspeisungen, Abgänge, Buskoppler und andere Funktionskreise konfiguriert werden. Es arbeitet mit Schutzrelais, Mess-, Überwachungs- und Automatisierungssystemen zusammen, um elektrische Energie zu steuern und zu verteilen.

Typische Anwendungen sind:

• Einspeise- und Abgangsanschlüsse für 35-kV-Umspannwerke
• Hochspannungsverteilungssysteme für Industrieanlagen
• Hilfsenergie- und Verteilungssysteme in Kraftwerken
• Bergbau und Großproduktionsanlagen
• Regionale Stromverteilungsanlagen
• Hochspannungssysteme, die häufiges Schalten erfordern

Bei großen Projekten kann Hagoe Electric die Schaltanlagenkonfiguration an die Systemkapazität, die Kurzschlussparameter, die Einspeisungsanordnung, die Schutzanforderungen und den verfügbaren Installationsraum anpassen, anstatt den Schaltschrank nur auf der Grundlage der Nennspannung auszuwählen.

Technischer Parameter

Serviceumgebung

• Umgebungstemperatur:Obergrenze von+40°C, mit einem Tagesdurchschnitt von nicht mehr als+35°C; untere Grenze-15°C.
• Höhe: ≤ 2.000 m.
• Relative Luftfeuchtigkeit:Tagesdurchschnitt nicht überschreiten95 %; Monatsdurchschnitt nicht überschreiten90 %.
• Erdbebenintensität:Nicht überschreiten8°.
• Wasserdampfdruck:Tagesdurchschnitt nicht überschreiten2,2 kPa; Monatsdurchschnitt nicht überschreiten1,8 kPa.
• Umgebungsbedingungen:Der Aufstellungsort muss frei sein vonBrand- und Explosionsgefahr, starke Verschmutzung, chemische Korrosion und starke Vibrationen.

Warum eine 35-kV-Ausfahrschaltanlagenkonfiguration?

Für die technische Beschaffung sind weder feste noch ausfahrbare Hochspannungsschaltanlagen allgemein überlegen. Die passende Konfiguration hängt davon abWartungsstrategie, Betriebskontinuität, Schalthäufigkeit und Serviceanforderungen.

Zu den Hauptvorteilen einer 35-kV-Ausfahrkonfiguration gehören:

Verbesserte Wartungsflexibilität:Der Leistungsschalterwagen kann zur Inspektion und Wartung aus der Betriebsposition herausgezogen werden.

Modularer Funktionsaufbau:Innerhalb desselben Projekts können mehrere Panels für Einspeisungen, Abgänge, Sammelschienenkoppler und andere Stromkreise konfiguriert werden.

Eignung für größere Verteilersysteme:Mehrere Schaltfelder können in einem integrierten Verteilungssystem für Umspannwerke, Industrieparks und große Industrieanlagen angeordnet werden.

Aus diesem Grund sollte die Auswahl einer 35-kV-Hochspannungsschaltanlage in Betracht gezogen werdenNennspannung, Nennstrom, Kurzschlussausschaltvermögen, Kurzzeitstromfestigkeit, Spitzenstromfestigkeit, Isolationsanforderungen, Installationsbedingungen und Schutzkonfiguration, anstatt nur die Schrankabmessungen oder den Kaufpreis zu vergleichen.

Technische Konfiguration und technischer Support

Seit seiner Gründung im Jahr 2008Hagoe Electric Technology Co., Ltd.hat sich auf Energieübertragung und -verteilung, Leistungselektronik und elektrische Geräte für neue Energien konzentriert. Mitmehr als 18 Jahre Branchenerfahrung und über 34 nationale PatenteDas Unternehmen hat ein integriertes F&E-, Fertigungs-, Test- und internationales Servicesystem entwickelt.

Bei 35-kV-Schaltanlagenprojekten umfasst unsere technische Unterstützung mehr als nur die Herstellung von Geräten. Basierend auf den primären Systeminformationen des Kunden kann unser technisches Team bei Folgendem behilflich sein:

Systemparameter → Schaltanlagenkonfiguration → Primärschema → Sekundärschutz → Schalttafelanordnung → Installationsbedingungen → Werksprüfung → Projektlieferung

Die Produktionsbasis ist ausgestattet mitTrumpf-Laserschneidmaschinen, AMADA CNC-Biegemaschinen, automatische Stanzanlagen und elektrische Prüfgeräte, Unterstützung bei der Schrankherstellung, Strukturproduktion und Produkttests.

Hagoe Electric arbeitet außerdem unter den Managementsystemen ISO9001, ISO14001 und ISO45001 und unterhält Produktkonformitätsfunktionen, einschließlich CCC, CE, CB und RoHS, und stellt unterstützende Dokumentation für Projekte in verschiedenen Märkten bereit.

FAQ

1. Was ist eine 35-kV-Hochspannungsschaltanlage?

Die 35-kV-Hochspannungsschaltanlage ist eine gepanzerte, ausfahrbare, metallgekapselte Wechselstrom-Hochspannungsschaltanlage, die für dreiphasige Wechselstromsysteme mit 40,5 kV und 50 Hz ausgelegt ist. Es wird hauptsächlich für den Empfang, die Verteilung, die Steuerung, den Schutz und die Überwachung von Strom verwendet.

2. Wo werden 35-kV-Schaltanlagen normalerweise eingesetzt?

Zu den typischen Anwendungen gehören Kraftwerke, Umspannwerke, große Industrieanlagen, Bergbaubetriebe und andere Anlagen, die Stromempfang und -verteilung der 35-kV-Klasse erfordern.

3. Warum ausfahrbare Schaltanlagen verwenden?

Das ausfahrbare Design erleichtert die Wartung, Prüfung und den Austausch von Leistungsschaltern und unterstützt gleichzeitig die standardisierte Geräteverwaltung in größeren Verteilungssystemen.

4. Welche Umgebungsbedingungen unterstützt das KYN61-40.5 33-kV-Vcb-Schaltfeld für den Innenbereich?

Zu den Standard-Betriebsbedingungen gehören eine Höhe von bis zu 2000 m und ein Umgebungstemperaturbereich von -15 °C bis +40 °C sowie bestimmte Luftfeuchtigkeits- und Umgebungsbedingungen. Besondere Umgebungen sollten bei der Projektierung berücksichtigt werden.

5. Kann Hagoe Electric ein 35-kV-Schaltanlagensystem anpassen?

Ja. Schrankkonfiguration, Ein- und Ausgangsanordnungen, primäre elektrische Schemata, sekundäre Steuerung und Schutzkonfigurationen können an die Projektanforderungen angepasst werden.

6. Welche Unterlagen können für ein 35-kV-Projekt bereitgestellt werden?

Abhängig von den Projektanforderungen kann Hagoe Electric technische Dokumentation, Zertifizierungsdokumente, Inspektionsberichte, Fabrikdokumentation und relevante technische Dateien für die technische Überprüfung, Beschaffung und Projektabnahme bereitstellen.
