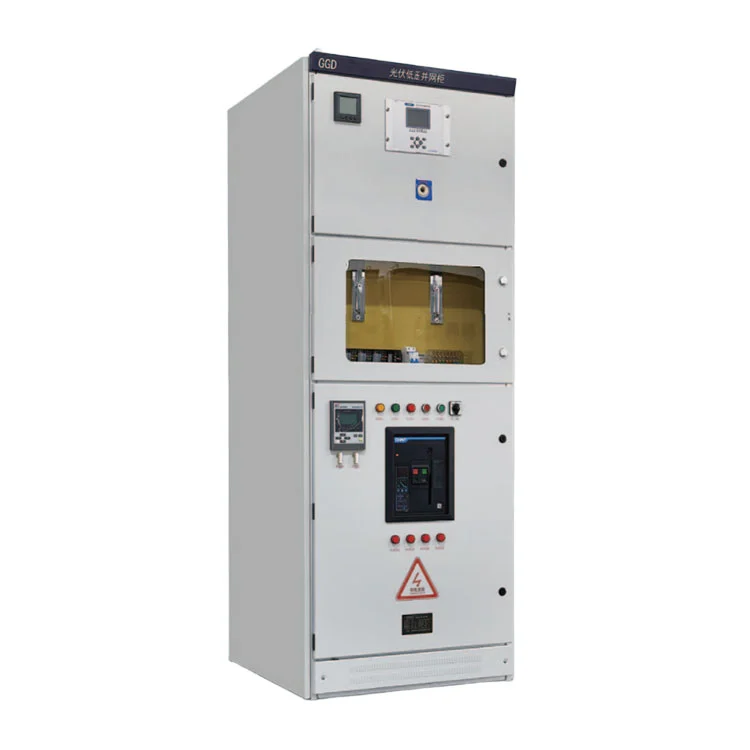

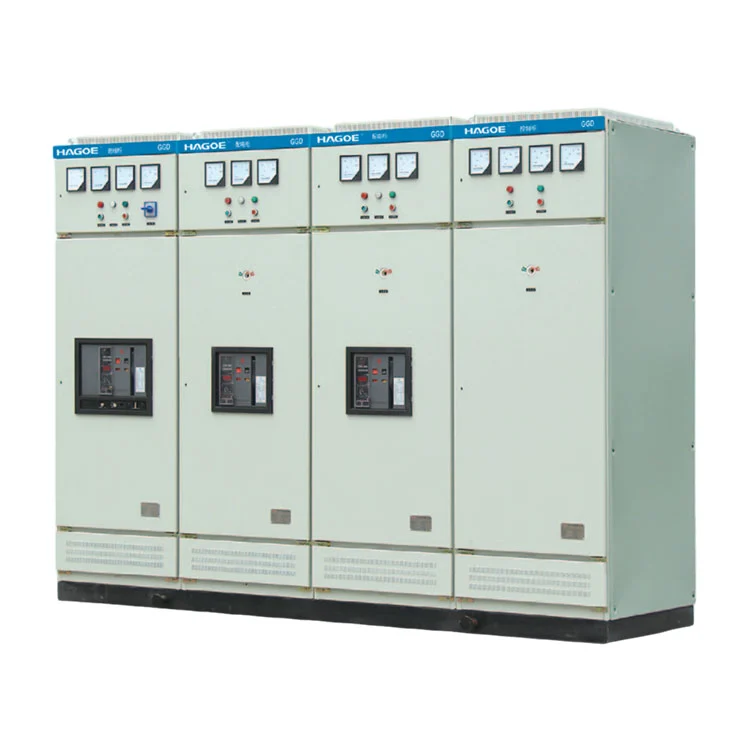

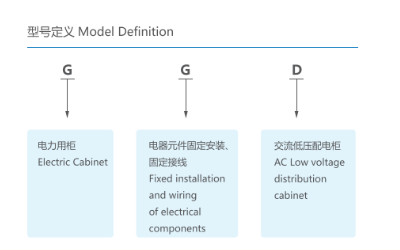

GGD ist nicht einfach ein Metallgehäuse. es ist einNiederspannungsschaltanlageEnthält Leistungsschalter, Sammelschienen, Schutzgeräte, Messgeräte und Steuerungskomponenten.
In einem typischen Verteilungssystem wird die Leistung über einen Transformator heruntertransformiert, bevor sie in die Niederspannungsschaltanlage gelangt. Die GGD-Niederspannungsschaltanlage erhält Strom über den Haupteingangsstromkreis und verteilt ihn über einzelne Zuleitungsstromkreise an Beleuchtung, Motoren, Produktionsanlagen und andere Niederspannungslasten.
Der grundlegende Energiepfad kann wie folgt dargestellt werden:
Transformator → Haupteingangsstromkreis → Sammelschienensystem → Einspeisestromkreise → Elektrische Lasten
Aus diesem Grund sollte bei der Auswahl der Schaltanlage mehr als nur der Nennstrom berücksichtigt werden.Voraussichtlicher Kurzschlussstrom, Lasteigenschaften, Anzahl der Abgangsstromkreise, Anordnung der Sammelschienen, Schutzkoordination und InstallationsbedingungenAlle wirken sich auf die endgültige Konfiguration aus.
Der wichtigste technische Wert der GGD-Niederspannungsschaltanlage besteht darin, eine strukturierte und wartbare Plattform für die Niederspannungsstromverteilung bereitzustellen.
Basierend auf den bereitgestellten Produktspezifikationen umfassen die wichtigsten Merkmale:
Verschiedene GGD-Modelle bieten unterschiedliche Bemessungswerte für den Kurzschluss-Ausschaltstrom, so dass die Schaltanlage je nach Systemfehlerstufe ausgewählt werden kann.
Der Schrank und das leitfähige System müssen den thermischen Auswirkungen und elektromagnetischen Kräften standhalten, die bei Kurzschlüssen entstehen. Zu den relevanten Parametern gehören der Bemessungs-Kurzzeitstrom und der Bemessungs-Spitzenstrom.
Einspeise-, Abgangs-, Last- und Verteilerkreise können je nach Projektanforderungen konfiguriert werden.
Die etablierte Schrankarchitektur erleichtert die Installation der Geräte, die Schaltkreisprüfung und die anschließende Wartung.
Für die GGD1-, GGD2- und GGD3-Konfigurationen stehen unterschiedliche Nennströme zur Verfügung, um unterschiedlichen Verteilungskapazitäten gerecht zu werden.
Die drei GGD-Gruppen sollten nicht einfach als unterschiedliche Schrankgrößen betrachtet werden. Ihre Hauptunterschiede hängen mit zusammenBemessungsstrom und Kurzschlussfestigkeit.
| Modell | Nennspannung | Nennstrom | Nenn-Kurzschluss-Ausschaltstrom | Bewerteter Kurzzeitstrom | Bewerteter Spitzenstrom |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Beschaffungshinweis:Das endgültige Modell sollte nicht ausschließlich nach dem Laststrom ausgewählt werden. Vor der Bestellung sollten außerdem der Kurzschlusspegel des Projekts, die Transformatorkapazität, die Schutzkoordination und die Einspeisekonfiguration bestätigt werden
Bei der Auswahl von Niederspannungsschaltanlagen beschreiben der Bemessungskurzschlussausschaltstrom, der Bemessungskurzzeitstrom und der Bemessungsspitzenstrom verschiedene Aspekte des Fehlerverhaltens.
Der Bemessungskurzschlussausschaltstrom bezieht sich auf die Fähigkeit der Schaltanlage, einen bestimmten Kurzschlussstrom unter definierten Bedingungen zu unterbrechen.
Der Bemessungskurzzeitstrom gibt den Strom an, dem das Gerät während eines Kurzschlussereignisses für eine bestimmte Dauer standhalten kann, insbesondere im Hinblick auf thermische Belastung.
Der Nennspitzenstrom bezieht sich auf die elektromagnetischen Kräfte, die mit dem Spitzenkurzschlussstrom verbunden sind.
Aus diesem Grund sollten diese Parameter mit dem berechneten voraussichtlichen Kurzschlussstrom des Projekts abgeglichen werden, anstatt einen Schrank einfach anhand seines normalen Betriebsstroms auszuwählen.
GGD-Niederspannungsschaltanlagen können entsprechend der Verteilungstopologie des Projekts konfiguriert werden.
Zu den typischen Konfigurationen gehören:
Verbindet den Schrank mit dem Transformator oder einer vorgeschalteten Niederspannungsquelle.
Bietet unabhängige Speisekreise für verschiedene Bereiche oder Geräte.
Konfiguriert mit geeigneten Schalt-, Schutz- und Steuergeräten für Motoranwendungen.
Bietet dedizierte Niederspannungsstromkreise für Beleuchtungssysteme.
Eine Kondensatorkompensation kann entsprechend dem Leistungsfaktor und den Blindleistungsanforderungen des Projekts integriert werden.
Je nach Projektanforderungen können Spannungs-, Strom-, Leistungs-, Energie- und andere Überwachungsfunktionen integriert werden.
Gemäß den bereitgestellten Produktdaten ist die GGD-Serie für folgende typische Betriebsbedingungen vorgesehen:
Bei Umgebungen in großer Höhe, hoher Luftfeuchtigkeit, starker Korrosion, starken Vibrationen oder anderweitig ungewöhnlichen Umgebungen sollten die tatsächlichen Standortbedingungen während der technischen Anfragephase bestätigt werden, damit die Ausrüstung entsprechend konfiguriert werden kann.
GGD-Niederspannungsschaltanlagen eignen sich für Anwendungen, die eine zentralisierte Niederspannungsstromverteilung und -steuerung erfordern, einschließlich:
Kraftwerke und Umspannwerke
Für Niederspannungsverteilungs- und Hilfsenergiesysteme.
Industrielle Fertigung
Für Produktionslinien, Maschinen, Pumpen, Ventilatoren und andere Industrielasten.
Bergbau und Schwerindustrie
Für Stromverteilungssysteme in der Industrie und im Bergbau.
Infrastrukturprojekte
Zur Niederspannungsverteilung in Gebäuden, kommunaler Infrastruktur und öffentlichen Einrichtungen.
Projekte für erneuerbare Energien
Als Teil des AC-Niederspannungsverteilungsabschnitts von Projekten für erneuerbare Energien, vorbehaltlich der Gesamtsystemarchitektur.
Upgrades des Vertriebsnetzes
Zur Modernisierung und Erweiterung bestehender Niederspannungsverteilungsanlagen.
| Rücksichtnahme | Basisverteilerschrank | GGD-Niederspannungsschaltanlage |
|---|---|---|
| Systemanwendung | Einfache Verteilung | Industrie- und Energieverteilung |
| Aktuelle Konfiguration | Normalerweise begrenzt | Mehrere aktuelle Ebenen |
| Kurzschlussparameter | Kann begrenzt sein | Klar spezifiziert |
| Elektrische Konfiguration | Relativ einfach | Flexibel |
| Schutzkonfiguration | Basic | Je nach System konfigurierbar |
| Projekteignung | Kleine/einfache Installationen | Industrie- und Infrastrukturprojekte |
| Technische Anpassung | Beschränkt | Je nach Projekt verfügbar |
Für eine einfache Verteilung in Privathaushalten oder kleineren Räumen kann ein einfacher Verteilerkasten ausreichend sein. Industrieanlagen, Umspannwerke und Infrastrukturprojekte erfordern in der Regel eine klarere DefinitionKurzschlussfähigkeit, Sammelschienenkapazität, Einspeisemenge, Schutzkonfiguration und Wartungsanforderungen.
Hier eignet sich eine GGD-Niederspannungsschaltanlage besser für technische Verteilungsanwendungen.
GGD ist eine komplette elektrische Baugruppe, was bedeutet, dass die Produktqualität nicht nur von einzelnen Komponenten abhängt, sondern auch vonGenauigkeit der Schrankfertigung, Sammelschienenverbindungen, Leiterabstände, Erdungskontinuität, Komponenteninstallation und komplette Schrankverkabelung.
HAGOE verwaltet die Produktion nach dem Qualitätsmanagementsystem ISO9001 und wendet Qualitätskontrollen von der eingehenden Material- und Komponentenprüfung bis hin zur Prüfung des kompletten Schranks an.
Ein typischer Herstellungsprozess umfasst:
Eingangskontrolle → Blechbearbeitung → Schrankmontage → Sammelschieneninstallation → Komponenteninstallation → Verkabelung → Elektrische Inspektion → Funktionsprüfung → Endkontrolle
Für technische Projekte kann HAGOE gemäß den Beschaffungsanforderungen technische Dokumentationen, Inspektionsprotokolle, Zertifizierungsdokumente, Schaltpläne und installationsbezogene Dokumente bereitstellen.
GGD-Niederspannungsschaltanlagen werden hauptsächlich für die AC-Niederspannungsverteilung, Beleuchtung, Steuerung und den Schutz in Kraftwerken, Umspannwerken, Industrieanlagen, Bergbauunternehmen und Infrastrukturprojekten eingesetzt.
Die Auswahl sollte auf dem Nennstrom, dem voraussichtlichen Kurzschlussstrom, den Anforderungen an die Einspeisung und der Systemkonfiguration basieren.
Ja. HAGOE kann elektrische Konfigurationen je nach Eingangsstromkreisen, Abgängen, Messung, Schutz, Kompensation, Steuerungsanforderungen und Installationsabmessungen anpassen.
Die mitgelieferten Standard-Betriebsbedingungen sind in erster Linie für typische Installationen gedacht. Für den Einsatz im Freien ist vor der Konfiguration eine Bestätigung des Gehäuseschutzes, der Temperatur, der Luftfeuchtigkeit, der Sonneneinstrahlung und anderer Umgebungsanforderungen erforderlich.
