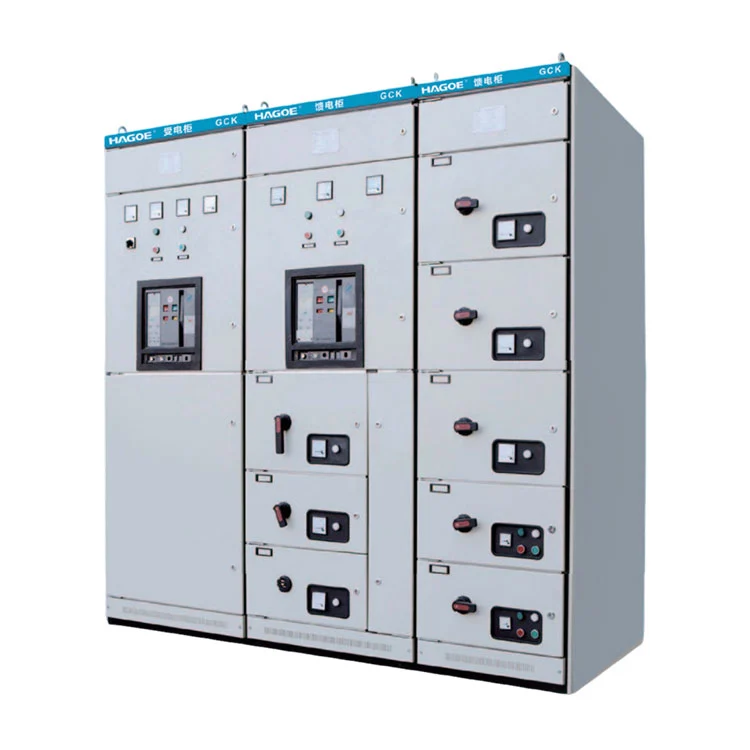

GCK-Niederspannungsschaltanlage

Das ausfahrbare Design der GCK-Niederspannungsschaltanlage ermöglicht flexible Kombinationen verschiedener Funktionseinheiten und integriert mehr Stromverteilungs-, Steuerungs- und Schutzschaltungen auf begrenztem Schrankraum. Es eignet sich für Kraftwerke, Umspannwerke, Industrie- und Bergbauunternehmen sowie industrielle Automatisierungsprojekte. Der größte Unterschied zu gewöhnlichen ortsfesten Niederspannungs-Schaltanlagen liegt im Design der ausfahrbaren Funktionseinheit.

Bei Industrieprojekten verteilen Niederspannungsschaltanlagen häufig nicht nur Strom, sondern steuern auch zahlreiche Motoren, Pumpen, Lüfter, Förderbänder und Produktionslinienlasten. Wenn alle Stromkreise eine feste Installationsstruktur verwenden, könnte die Wartung oder der Austausch eines bestimmten Stromkreises zu längeren Stromausfällen und Betriebszeiten führen.

Zwei Funktionszentren

Das GCK-System umfasst zwei Hauptfunktionsabschnitte:

PC – Stromverteilungszentrum

Wird zur Aufnahme, Verteilung und Einspeisung von Niederspannungsstrom verwendet. Einspeise-, Sammelschienen- und Abgangsstromkreise können entsprechend dem Verteilungsschema des Projekts konfiguriert werden.

MCC – Motorkontrollzentrum

Konzipiert für das Schalten, Steuern, Schützen und Verteilen von Motoren. Typische Lasten sind Pumpen, Lüfter, Kompressoren, Förderbänder und Motoren, die in Produktionssystemen eingesetzt werden.

Diese PC + MCC-Architektur ermöglicht es GCK, sowohl die Anforderungen der Stromverteilung als auch der Motorsteuerung innerhalb eines integrierten Niederspannungs-Schaltanlagensystems zu erfüllen.

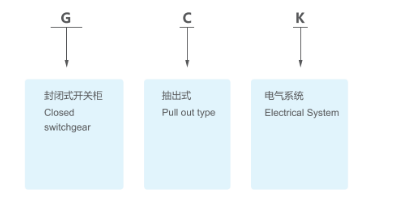

Modelldefinition

Warum ausfahrbares Design in industriellen Anwendungen wichtig ist

Ein industrielles MCC-System kann Dutzende von Motorkreisen enthalten, wobei jeder Motor unterschiedliche Nennleistungen, Startmethoden und Schutzanforderungen hat. Ausziehbare Funktionseinheiten ermöglichen die Organisation von Stromkreisen entsprechend den tatsächlichen Lastanforderungen und gleichzeitig eine strukturierte interne Anordnung.

Für das Wartungspersonal kann die Architektur außerdem unnötige Eingriffe in andere Schaltkreise reduzieren und eine effizientere Inspektion, Wartung oder den Austausch einzelner Funktionseinheiten ermöglichen.

Bei der Bewertung einer GCK-Niederspannungsschaltanlage sollten Käufer daher über die Schrankabmessungen und den Nennstrom hinausblicken und Folgendes berücksichtigen:

Funktionseinheitenkonfiguration → Elektrische Verriegelung → Sammelschienenanordnung → Schutzkoordination → Wartungszugänglichkeit

Technischer Parameter

Elektrische Leistung

Die GCK-Niederspannungsschaltanlage verfügt über ein hohes Schaltvermögen und ist für thermische und dynamische Stabilität in Niederspannungs-Stromverteilungssystemen ausgelegt.

Tritt ein Kurzschlussfehler auf, muss die Schaltanlage nicht nur den normalen Betriebsstrom berücksichtigen, sondern auch den thermischen und elektrodynamischen Effekten standhalten, die während des Kurzschlusses entstehen.

Daher ist ein vollständiger elektrischer Entwurf erforderlich, der die Schrankstruktur, das Sammelschienensystem, den Isolationsabstand, die Verbindungsmethoden und die Schutzkomponenten umfasst.

HAGOE implementiert eine vollständige Prozesskontrolle über die Ausrüstung während der Herstellung, einschließlich der Blechbearbeitung, der Installation der Sammelschienen, der Komponentenmontage, der Sekundärverkabelung und der gesamten Schrankprüfung.

GCK vs. GGD: Welches passt zum Projekt?

Wenn es sich bei dem Projekt hauptsächlich um die allgemeine Niederspannungs-Stromverteilung handelt, reicht in der Regel eine feste Struktur wie das GGD (Gas Distribution Device) aus.

Wenn das Projekt eine große Anzahl von Motorkreisen umfasst und größeren Wert auf die Schaltkreisdichte, die Verwaltung funktionaler Einheiten und die einfache Wartung legt, ist die Niederspannungsschaltanlage GCK (Gas Distribution Controller) im Allgemeinen die bessere Wahl.

Der GCK ist nicht einfach eine „aktualisierte Version des GGD“; beide eignen sich besser für unterschiedliche Stromverteilungsarchitekturen.

Anwendungsszenarien

Industrielle Fertigung

GCK kann für Produktionslinien, Maschinen, Pumpensysteme, Lüfter und automatisierte Fertigungsanlagen verwendet werden, bei denen eine zentrale Stromverteilung und Motorsteuerung erforderlich ist.

Wasseraufbereitungs- und Pumpstationen

Für Wasseraufbereitungsanlagen und Pumpstationen mit mehreren Pumpen, Motoren und Hilfsverbrauchern können MCC-Funktionseinheiten nach einzelnen Motorkreisen angeordnet werden.

Bergbau und Schwerindustrie

Bergbau-, Metallurgie- und Schwerindustrieanlagen weisen typischerweise eine hohe Konzentration an Motorlasten auf. GCK kann für zentrale Verteilung, Motorsteuerung und Schutz konfiguriert werden.

Infrastrukturprojekte

GCK kann zentralisierte Niederspannungsverteilungs- und Motorsteuerungsanforderungen in großen Gebäuden, kommunaler Infrastruktur und verkehrsbezogenen Projekten unterstützen.

Betriebsumgebung

GCK-Niederspannungsschaltanlagen eignen sich für allgemeine industrielle elektrische Umgebungen:

Installationshöhe: ≤2.000 Meter

Umgebungstemperatur: -5°C bis +40°C

24-Stunden-Durchschnittstemperatur: ≤ +35°C

Relative Luftfeuchtigkeit bei +40°C: ≤50%

Relative Luftfeuchtigkeit bei +20°C: Bis zu 90 %

Installationsneigungswinkel: ≤5° (vertikale Richtung)

Nicht geeignet für Orte mit Brand- oder Explosionsgefahr, starker Verschmutzung, chemischer Korrosion oder starken Vibrationen.

Transport und Lagerung: Die Transport-/Lagerbedingungen liegen bei -25 °C bis +55 °C, bei kurzfristigen Einwirkungstemperaturen bis zu +70 °C. Wenn die tatsächlichen Standortbedingungen die oben genannten Grenzwerte überschreiten, wie z. B. große Höhe, hohe Luftfeuchtigkeit, korrosive Umgebungen oder ungewöhnliche Temperaturen, sollten während der Beschaffungsphase für die technische Bewertung und Konfiguration spezifische Umstände angegeben werden.

HAGOE Engineering- und Fertigungskapazitäten

Hagoe Electric Technology Co., Ltd. wurde in gegründet2008und hat mehr als18 Jahre Erfahrung in den Bereichen Energieübertragung, Verteilungssysteme, Leistungselektronik und neue elektrische Energielösungen.

Für komplette Niederspannungsgeräte wie GCK umfasst die Fertigungskapazität mehr als nur die Herstellung von Schränken. Es beinhaltetElektrotechnik, Blechbearbeitung, Sammelschienensysteme, Komponentenmontage, Sekundärverdrahtung und Komplettschrankprüfung.

HAGOE verfügt über ein professionelles F&E-Team und eine moderne Produktionsbasis mit einem Stammkapital vonRMB 51 MillionenUndmehr als 34 nationale Patente.

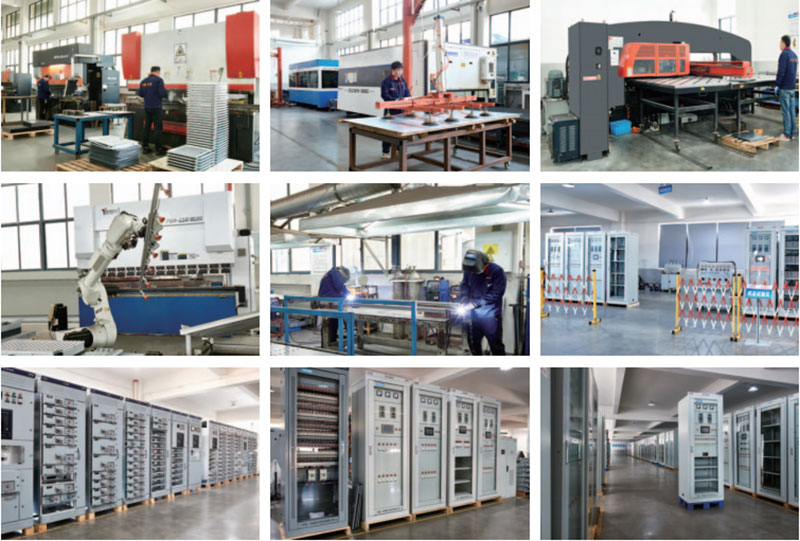

Zu den Produktionsanlagen gehören:

• Trumpf Laserschneidmaschinen aus Deutschland
• AMADA CNC-Biegemaschinen aus Japan
• Automatisierte CNC-Stanzmaschinen
• SMT-Produktionslinien
• Intelligente Alterungstestgeräte
• EMV-, IP-Schutz- und Umweltprüfgeräte

Diese Funktionen unterstützen die Genauigkeit der Schaltschrankfertigung, die Produktionskonsistenz und die Qualitätskontrolle für komplette Schaltanlagenbaugruppen.

FAQ

Wofür werden GCK-Niederspannungsschaltanlagen hauptsächlich verwendet?

GCK wird hauptsächlich für die Niederspannungs-Stromverteilung, Motorsteuerung und Lichtverteilung in Kraftwerken, Umspannwerken, Produktionsanlagen, Bergbau, Wasseraufbereitung und Infrastrukturprojekten eingesetzt.

Was ist die maximale Betriebsspannung von GCK?

Die maximale Betriebsspannung beträgt 660 V Wechselstrom und ist für 50-Hz-Niederspannungs-Wechselstromverteilungssysteme ausgelegt.

Was ist der maximale Nennstrom?

Der Nennstrom kann 3150 A erreichen, wobei die endgültige Konfiguration durch die Anforderungen an Eingang, Sammelschiene und Einspeisung bestimmt wird.

Warum ist GCK für MCC-Anwendungen geeignet?

GCK verwendet ausfahrbare Funktionseinheiten und verfügt über ein MCC-Motorsteuerzentrum, das die Konfiguration von Motorschaltkreisen je nach Motorleistung, Startmethoden und Schutzanforderungen ermöglicht.

Was ist der Hauptunterschied zwischen GCK und GGD?

GGD ist ein fester Niederspannungsverteilerschrank, der üblicherweise für die konventionelle Stromverteilung verwendet wird. GCK verwendet ausziehbare Funktionseinheiten und eignet sich besser für Industriesysteme, die mehrere Einspeisungen, Motorsteuerkreise und eine größere Wartungsflexibilität erfordern.
