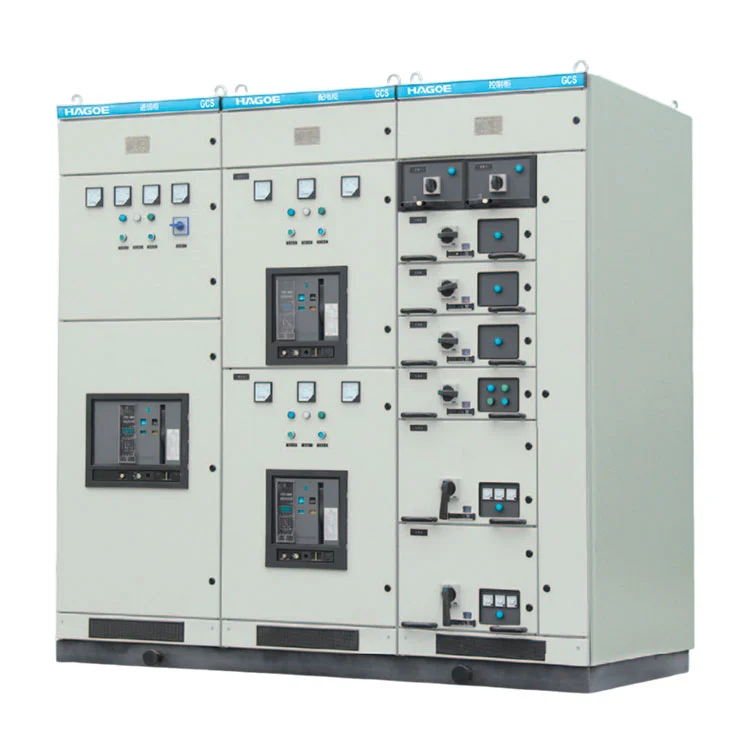

GCS-Niederspannungsschaltanlage

Die GCS-Niederspannungsschaltanlage ist mehr als ein herkömmlicher Niederspannungsverteilerschrank. Es handelt sich um ein komplettes Schaltanlagensystem, das für entwickelt wurdeHochleistungs-, Mehrkreis- und hochautomatisierte Verteilungsanwendungen.

In großen Kraftwerken, petrochemischen Anlagen, metallurgischen Produktionslinien und Hochhäusern kann es erforderlich sein, dass das Niederspannungssystem die eingehende Stromverteilung, die ausgehenden Einspeisungen, die zentrale Motorsteuerung und die Blindleistungskompensation innerhalb derselben elektrischen Infrastruktur übernimmt.

GCS verwendet ausziehbare Funktionseinheiten, um verschiedene elektrische Funktionen innerhalb einer strukturierten Schrankanordnung zu organisieren und so die Konfiguration der Schaltkreise entsprechend den tatsächlichen Lastanforderungen zu ermöglichen.

Mit Nennstrom bis4000AGCS eignet sich insbesondere für große Niederspannungsverteilungssysteme und nicht nur für die herkömmliche Endverbraucherverteilung.

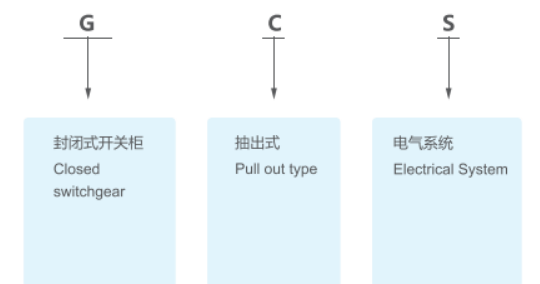

Modelldefinition

Drei elektrische Kernfunktionen in einem System

GCS kann um drei wichtige elektrische Funktionen herum konfiguriert werden:

Niederspannungs-Stromverteilung
Wird für Eingangsstrom, Sammelschienenverteilung und mehrere Abgangsstromkreise verwendet.

Zentralisierte Motorsteuerung
Entwickelt für die zentrale Steuerung von Produktionsmaschinen, Pumpen, Lüftern, Kompressoren und anderen industriellen Motorlasten.

Blindleistungskompensation
Je nach Systemdesign können Blindkompensationsfunktionen integriert werden, um das Leistungsfaktormanagement und eine effizientere Nutzung der elektrischen Energie zu unterstützen.

Für hochautomatisierte Industrieanlagen kann GCS auch für die Schnittstellenintegration mit Überwachungscomputern, SPS und anderen Steuerungssystemen konfiguriert werden, sodass die Schaltanlage als Teil einer umfassenderen industriellen Automatisierungsarchitektur arbeiten kann.

Ausfahrbare Architektur für Systeme mit hoher Schaltungsdichte

GCS verwendet aausfahrbare Niederspannungsarchitektur, sodass Funktionseinheiten entsprechend dem Verteilungsschema angeordnet werden können.

Große Industrieprojekte erfordern möglicherweise mehrere Schaltkreise mit unterschiedlichen Nennleistungen und Funktionen innerhalb derselben Schaltanlagenreihe. Bei einer vollständig festen Konfiguration können die Wartung von Schaltkreisen, Systemmodifikationen und Gerätewartungen restriktiver werden.

GCS organisiert Schaltkreise durch ausziehbare Funktionseinheiten und schafft so eine strukturiertere Anordnung für Verteilungs-, Steuerungs- und Schutzfunktionen.

Diese Architektur eignet sich besonders für:

Multi-Feeder-Verteilungssysteme

Zentralisierte MCC-Anwendungen

Große industrielle Automatisierungsprojekte

Produktionssysteme, die eine effiziente Gerätewartung erfordern

Entwickelt für automatisierte industrielle Stromversorgungssysteme

GCS eignet sich besonders für Vertriebssysteme, die Computerschnittstellen und einen höheren Automatisierungsgrad erfordern.

Moderne industrielle Energiesysteme benötigen mehr als nur eine grundlegende Stromverteilung. Bediener benötigen möglicherweise auch Zugriff auf den Betriebsstatus, Schaltkreisparameter und Steuerinformationen. Daher müssen Niederspannungsschaltanlagen effektiv in die umfassendere industrielle Steuerungsarchitektur integriert werden.

Abhängig von den Projektanforderungen kann GCS geeignete Mess-, Schutz- und Steuerungskomponenten integrieren und mit SPS, Überwachungssystemen oder Industriecomputern kommunizieren.

Durch diese Kombination aus Stromverteilung und -steuerung eignet sich GCS für kontinuierlich produzierende Industrien wie Petrochemie, Metallurgie, Energieerzeugung und Textilherstellung.

Technischer Parameter

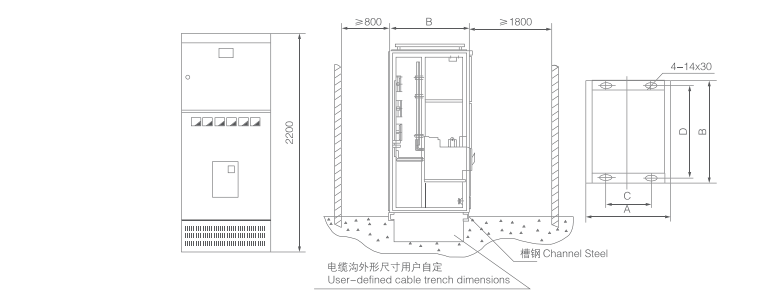

Installationsdiagramm

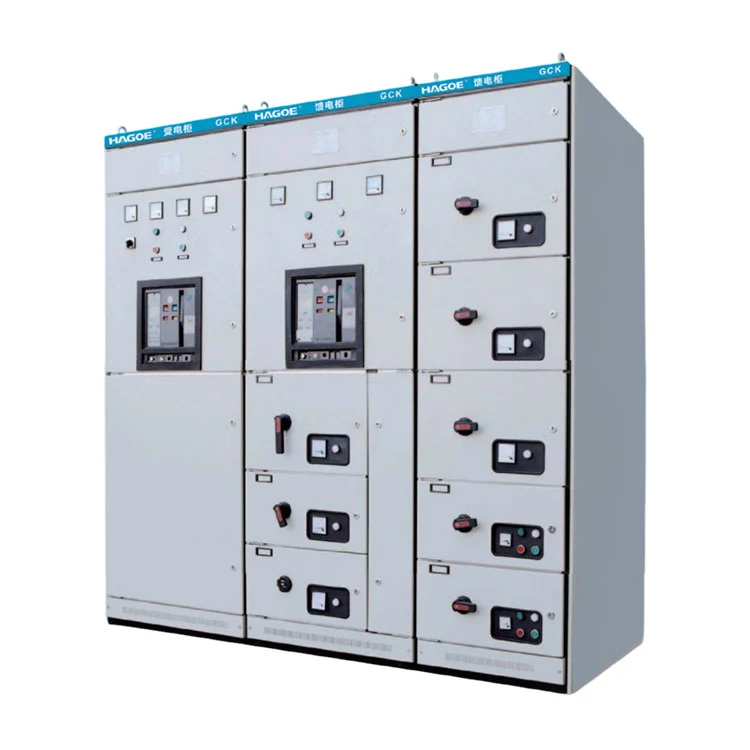

GCS-Niederspannungsschaltanlage vs. GCK

Sowohl GCS als auch GCK verwenden ausfahrbare Architekturen, ihre typischen technischen Anwendungen sind jedoch unterschiedlich.

GCK wird häufig verwendet fürIndustrielle Niederspannungsverteilung und Motorsteuerung, mit Schwerpunkt auf PC- und MCC-Anwendungen.

GCS ist eher darauf ausgerichtetHochleistungs-, hochdichte und hochautomatisierte Niederspannungsverteilungssysteme. Mit einem Nennstrom von bis zu 4000 A ist es für integrierte Anwendungen mit großflächiger Verteilung, zentraler Motorsteuerung und Blindleistungskompensation konzipiert.

Bei der Produktauswahl sollten daher Folgendes berücksichtigt werden:

Systemkapazität → Anzahl der Eingangs-/Ausgangskreise → Motorlasten → Automatisierungsanforderungen → Blindkompensation → Installationsraum → Wartungsanforderungen

Anwendbare Branchen

Kraftwerke

GCS kann in Niederspannungs-Hilfsstromversorgungssystemen in Kraftwerken eingesetzt werden und bietet eine zentrale Verteilung und Steuerung für Hilfsgeräte, Motorlasten und andere Niederspannungslasten.

Petrochemische Anlagen

Petrochemische Anlagen erfordern typischerweise einen kontinuierlichen Betrieb und ein hohes Maß an Automatisierung. GCS kann zur Stromverteilung und zentralen Motorsteuerung in diesen Umgebungen eingesetzt werden.

Metallurgie und Schwerindustrie

Für große Produktionslinien und leistungsstarke Motorlasten bietet GCS eine strukturierte Lösung für die Mehrkreis-Niederspannungsverteilung und zentrale Steuerung.

Hochhäuser

GCS kann in Niederspannungsverteilungssysteme in großen Gebäuden integriert werden, um Strom, Beleuchtung und andere Niederspannungslasten zentral zu verteilen.

Designstandards und Konformität

Das GCS-System ist in Übereinstimmung mit den geltenden Normen für Niederspannungsschaltanlagen und -steuergeräte konzipiert, einschließlich:

• IEC 439-1 – Niederspannungsschaltgeräte und -steuergeräte
• GB/T 7251 – Niederspannungsschaltanlagen und -steuergeräte
• ZBK 36001 – Niederspannungs-Einschub-Komplettschaltanlage
• GB/T 7251.12-2013

Die anwendbaren Projektstandards, Komponentenkonfigurationen und Testanforderungen können entsprechend dem Zielmarkt und den technischen Spezifikationen des Projekts definiert werden.

Qualitätskontrolle

HAGOE betreibt die Produktion unterISO9001, ISO14001 und ISO45001Managementsysteme und wendet prozessbasierte Qualitätskontrolle auf komplette elektrische Geräte an.

Zu den wichtigsten Phasen der GCS-Qualitätskontrolle gehören:

Komponentenqualität : Überprüfung von Komponentenmodellen, Nennwerten und Übereinstimmung für Eingangs-, Ausgangs-, Steuer- und Schutzschaltkreise.

Schrankherstellung: Kontrolle der Genauigkeit des Laserschneidens, des CNC-Biegens und der Schrankmontage.

Sammelschienensystem: Überprüfung der Sammelschienenspezifikationen, Anschlüsse, Installationsqualität und Isolationsanforderungen.

Funktionseinheiten: Inspektion der Einschubbaugruppe, des mechanischen Aufbaus und der elektrischen Anschlüsse.

Sekundäre Kontrolle: Inspektion von Steuerleitungen, Klemmen, Mess- und Signalkreisen.

Komplette Schrankprüfung: Inspektion vor der Lieferung und Prüfung der elektrischen Leistung gemäß den geltenden Projektanforderungen.

FAQ

Wofür werden GCS-Niederspannungsschaltanlagen verwendet?

GCS wird hauptsächlich zur Niederspannungsstromverteilung, zentralen Motorsteuerung und Blindleistungskompensation in Kraftwerken, petrochemischen Anlagen, Metallurgie, Textilfabriken, Hochhäusern und anderen industriellen Anwendungen eingesetzt.

Was ist der maximale Nennstrom von GCS?

GCS kann mit einem Nennstrom von bis zu 4.000 A konfiguriert werden, wobei die endgültige Nennleistung durch die Eingangs-, Sammelschienen- und Einspeisekonstruktion bestimmt wird.

Welche Spannungswerte sind verfügbar?

Das System ist für 380-V-, 400-V- und 660-V-Niederspannungs-Wechselstromsysteme mit Nennfrequenzen von 50 Hz oder 60 Hz ausgelegt.

Kann GCS zur Motorsteuerung verwendet werden?

Ja. GCS kann mit MCC-bezogenen Funktionseinheiten für die zentrale Steuerung, Verteilung und den Schutz von Industriemotoren konfiguriert werden.

Kann GCS eine Blindleistungskompensation beinhalten?

Ja. Je nach Projektdesign und Anforderungen an das Leistungsfaktormanagement können Blindleistungskompensationsfunktionen integriert werden.
