Der Hauptunterschied zwischen einemOnline-USVund einer herkömmlichen Standby-USV besteht darin, ob die Last kontinuierlich über den USV-Wechselrichter versorgt wird.
DerHochfrequenz-Online-USVverwendet aOnline-Topologie mit Doppelkonvertierung. Unter normalen Netzbedingungen durchläuft die Wechselstrom-Eingangsleistung den Gleichrichter und den Gleichstromzwischenkreis, bevor sie über den Wechselrichter wieder in einen stabilen Wechselstrom-Ausgang umgewandelt wird. Wenn die Netzversorgung anormal wird, versorgt die Batterie den Wechselrichter weiterhin mit Strom, ohne dass es zu einer Übertragungsunterbrechung kommt, die bei herkömmlichen Standby-USV-Systemen auftritt.
Diese Architektur eignet sich daher für Server, medizinische Geräte, Finanzterminals und Präzisionsinstrumente, die empfindlich auf Störungen der Stromqualität reagieren.
Original-Produktinformationen
Leistungsbereich:
HC1~10KVA Einzeleingang und Einzelausgang
H3C10~30KVA, drei Eingänge und ein Ausgang
H3C310~100KVA, drei Eingänge und drei Ausgänge

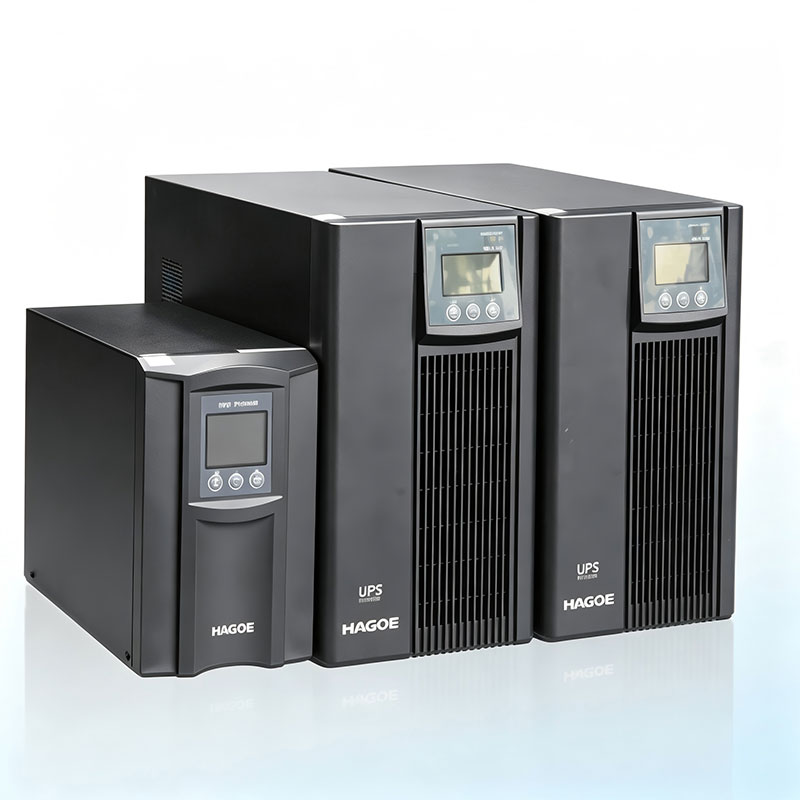

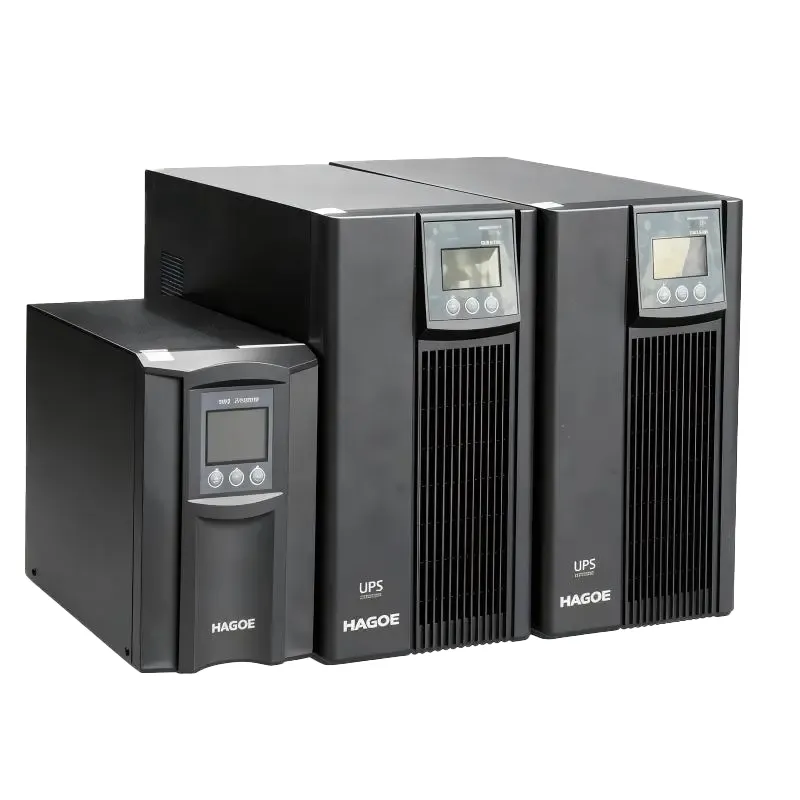

Hochfrequenz-Online-Typ,Null Schaltzeit
Original-Produktinformationen
Scope of application: Computer data centers, medical equipment, financial and business centers, precision equipment, etc
Original-Produktinformationen
Das doppelt schaltende Online-Design macht den Ausgang der USV zu einemreine Sinuswellen-StromversorgungMit Frequenzverfolgung, phasenstarrer stabiler Spannung, gefiltertem Rauschen und keiner Störung durch Stromnetzschwankungen, sodass die USV einen umfassenderen und perfekten Schutz für die Geräte der Benutzer bietet.
Original-Produktinformationen
Es kommt eine Mikroprozessorsteuerung zum Einsatz, die direkt eine Hochfrequenz-Pulsweitenmodulation (SPWM) zur Steuerung des USV-Wechselrichters erzeugt, was den Steuerkreis der USV vereinfacht und die Stabilität der USV verbessert.Digitale SteuerungstechnikUm die Zuverlässigkeit von USVs zu verbessern, sind Maschinen mit mehr als 5K erforderlicheingebaute Ausgangstrenntransformatoren.
Original-Produktinformationen
A breite Eingangsspannungkann aufgrund großer Änderungen der Netzspannung ein häufiges Umschalten auf Batteriestrom vermeiden, was für Gebiete mit schlechter Stromversorgung geeignet ist. Der Eingangsfrequenzbereich beträgt45-55HzDies stellt sicher, dass alle Arten von Kraftstoffgeneratoren stabil arbeiten und die Anforderungen der Benutzer an Ölmaschinen erfüllen können.
Original-Produktinformationen
Es hatSelbstdiagnose beim EinschaltenFunktion, um das Risiko eines Ausfalls zu vermeiden, der durch versteckte Probleme der USV verursacht wird. Es verfügt über einen MehrfachfunktionsschutzAC-Eingangs-Über-/Unterspannungsschutz, Ausgangsüberlast-/Kurzschlussschutz, Wechselrichter-Überhitzungsschutz, Batterie-Unterspannungs-Frühwarnschutz, Batterie-Überladeschutzusw., und die Stabilität und Zuverlässigkeit des Systembetriebs ist weitgehend gewährleistet.
Original-Produktinformationen
Durch dieRS232Schnittstelle und intelligenter USV-Überwachungssoftware, es kann mit dem Computer kommunizieren und die verschiedenen Parameter der USV können übersichtlich auf der Kommunikationsschnittstelle angezeigt werden.SNMP-Adapteroptional, und die USV verfügt über eine Remote-Netzwerkverwaltungsfunktion, um sofortige USV-Daten und Strominformationen bereitzustellen und über verschiedene Netzwerkbetriebssysteme zu kommunizieren und zu verwalten.
| Parameter | HC1K / HC1KS | HC2K / HC2KS | HC3K / HC3KS | HC6K / HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| Nennkapazität | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4,8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW |
| Nennspannung | 220/230VAC optional | 220/230VAC optional | 220/230VAC optional | 220/230VAC optional | 220/230VAC optional | 220/230VAC optional | 220/230VAC optional |
| Nennfrequenz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| Eingangsspannungsbereich | Bei Last <70 %: 115 ± 5–295 ± 5 VAC; Bei Last ≥70 %: 160 ± 5–295 ± 5 VAC | Dasselbe | Dasselbe | 176–276 VAC | 176–276 VAC | 176–276 VAC | 176–276 VAC |
| Eingangsfrequenzbereich | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz |
| Leistungsfaktor | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Ausgangsisolationstransformator | — | — | — | Eingebaut | Eingebaut | Eingebaut | Eingebaut |
| Ausgangsspannungsbereich | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % |
| Ausgangsfrequenzbereich (Batteriemodus) | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % |
| Ausgangswellenform – Lineare Last | ≤3 % Verzerrung | ≤3 % Verzerrung | ≤3 % Verzerrung | ≤3 % Verzerrung | ≤3 % Verzerrung | ≤3 % Verzerrung | ≤3 % Verzerrung |
| Ausgangswellenform – Nichtlineare Last | ≤6 % Verzerrung | ≤6 % Verzerrung | ≤6 % Verzerrung | ≤6 % Verzerrung | ≤6 % Verzerrung | ≤6 % Verzerrung | ≤6 % Verzerrung |
| Überlastfähigkeit | 110–150 %: 5 Min., dann auf Bypass umschalten; >150 %: 30 s, dann auf Bypass umschalten | Dasselbe | Dasselbe | 105–130 %: 10 Min. Alarm, dann auf Bypass umschalten; >130 %: 1 s Alarm und Umschaltung auf Bypass; Ausgang schließt nach 1 Min | Dasselbe | Dasselbe | Dasselbe |
| Peak-Crest-Faktor | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) |
| Batteriespannung | Standard: 24 VDC; Erweitert: 36 VDC | Standard: 48 VDC; Erweitert: 72 VDC | Standard: 72 VDC; Erweitert: 96 VDC | 192 VDC; 240 VDC optional | 192 VDC; 240 VDC optional | 192 VDC; 240 VDC optional | 192 VDC; 240 VDC optional |
| Umschaltzeit (Netz → Batterie) | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms |
| Kommunikationsschnittstelle | RS232; SNMP optional | RS232; SNMP optional | RS232; SNMP optional | RS232; SNMP optional | RS232; SNMP optional | RS232; SNMP optional | RS232; SNMP optional |
| Betriebstemperatur | -20°C bis +55°C* | -20°C bis +55°C* | -20°C bis +55°C* | -20°C bis +55°C* | -20°C bis +55°C* | -20°C bis +55°C* | -20°C bis +55°C* |
| Relative Luftfeuchtigkeit | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend |
| Lagertemperatur | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C |
| Höhe | Bis zu 1.500 m | Bis zu 1.500 m | Bis zu 1.500 m | Bis zu 1.500 m | Bis zu 1.500 m | Bis zu 1.500 m | Bis zu 1.500 m |
| Abmessungen (B × T × H, mm) | 360 × 147 × 220 | 440 × 192 × 340 | 440 × 192 × 340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Nettogewicht (kg) | Standard: 8,5; Verlängert: 11.9 | Standard: 16; Verlängert: 22.0 | Standard: 18,2; Verlängert: 27.9 | Standard: 51; Erweitert: 62 | Standard: 55; Erweitert: 63 | Bitte konsultieren Sie uns | Bitte konsultieren Sie uns |
| Implementierungsstandard | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Hinweise:
| Parameter | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| Nennkapazität | 6KVA / 4,8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW | 30KVA / 24KW |
| Nennspannung | 380/400VAC optional | 380/400VAC optional | 380/400VAC optional | 380/400VAC optional | 380/400VAC optional |
| Nennfrequenz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| Eingangsspannungsbereich | 285–475 VAC | 285–475 VAC | 285–475 VAC | 285–475 VAC | 285–475 VAC |
| Eingangsfrequenzbereich | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz | 45–55 Hz |
| Leistungsfaktor | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Ausgangsspannungsbereich | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % | 220 VAC ±1 % |
| Ausgangsfrequenzbereich (Batteriemodus) | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % | 50 Hz ±0,05 % |
| Ausgangswellenform – Lineare Last | <3 % | <3 % | <3 % | <3 % | <3 % |
| Ausgangswellenform – Nichtlineare Last | <4 % | <4 % | <4 % | <4 % | <4 % |
| Überlastfähigkeit | 105 %–130 %: 10 Min., dann Umschalten auf Bypass; >130 %: 1 Sek. Alarm, dann Umschaltung auf Bypass; Ausgang wird nach 1 Minute abgeschaltet. Nach Beseitigung der Überlastung kehrt die USV automatisch in den Wechselrichtermodus zurück. | Dasselbe | Dasselbe | Dasselbe | Dasselbe |
| Peak-Crest-Faktor | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) | 3:1 (max.) |
| Batteriespannung | 192 VDC / 240 VDC optional | 192 VDC / 240 VDC optional | 192 VDC / 240 VDC optional | 192 VDC / 240 VDC optional | 192 VDC / 240 VDC optional |
| Schaltzeit | 0ms | 0ms | 0ms | 0ms | 0ms |
| Kommunikationsschnittstelle | — | — | — | — | — |
| Betriebstemperatur | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C |
| Relative Luftfeuchtigkeit | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend | 0–95 %, nicht kondensierend |
| Lagertemperatur | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C | -20°C bis +55°C |
| Höhe | Über 1.500 m: Kapazitätsreduzierung erforderlich | Über 1.500 m: Kapazitätsreduzierung erforderlich | Über 1.500 m: Kapazitätsreduzierung erforderlich | Über 1.500 m: Kapazitätsreduzierung erforderlich | Über 1.500 m: Kapazitätsreduzierung erforderlich |
| Implementierungsstandard | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Hinweis: Im Originalbild sind die Felder „Kommunikationsschnittstelle“, „Arbeitsumgebung“ und „Physikalische Eigenschaften“ leer, sodass ich keine nicht unterstützten Spezifikationen hinzugefügt habe.
Die Auswahl der Hochfrequenz-Online-USV-Kapazität sollte auf der tatsächlichen Last und nicht nur auf der Anzahl der Geräte basieren.
Schritt 1 – Berechnen Sie die tatsächliche Belastung
Ermitteln Sie zunächst den tatsächlichen Strombedarf von Servern, Netzwerkgeräten, medizinischen Geräten, Steuerungssystemen und anderen kritischen Lasten.
Schritt 2 – Erwägen Sie eine zukünftige Erweiterung
Wenn in Zukunft eine Erweiterung des Rechenzentrums oder Serverraums geplant ist, sollte ausreichend Kapazität reserviert werden, um einen längeren Volllastbetrieb der USV zu vermeiden.
Schritt 3 – Bestätigen Sie die Eingabe- und Ausgabekonfiguration
DerHC-Serieeignet sich für Szenarien mit einphasigem Eingang/einphasigem Ausgang, während dieH3C-Serieunterstützt Konfigurationen sowohl mit dreiphasigem Eingang/einphasigem Ausgang als auch mit dreiphasigem Eingang/dreiphasigem Ausgang. Bei Großprojekten sollten die Ein- und Ausgabemodi anhand der Architektur des Stromverteilungssystems bestätigt werden.
Schritt 4 – Bestimmen Sie die Batterie-Backup-Zeit
Die USV-Nennkapazität und die Batterie-Backup-Zeit sind unterschiedliche Parameter. Die Kapazität bestimmt die Last, die die USV unterstützen kann, während der Akku in erster Linie die Dauer der Stromversorgung während eines Ausfalls bestimmt.
Schritt 5 – Generatorkompatibilität prüfen
Wenn das Projekt Dieselgeneratoren oder andere kraftstoffbetriebene Erzeugungsanlagen umfasst, überprüfen Sie die Eingangsfrequenz und die Ausgangseigenschaften des Generators. Diese Produktserie unterstützt einen Eingangsfrequenzbereich von45–55 Hz, wodurch es für generatorbetriebene Anwendungen geeignet ist.
Für Beschaffungsteams sollte die Entscheidung auf den tatsächlichen elektrischen Bedingungen basieren:
Wählen Sie eine Hochfrequenz-USV, wenn:
Erwägen Sie eine Niederfrequenz-USV, wenn:
Es gibt keine allgemeingültige Antwort darauf, dass hohe Frequenzen immer besser sind als niedrige Frequenzen. Für eine professionelle USV-Auswahl empfiehlt HAGOE die Evaluierungtatsächliches Lastprofil, maximale Last, nichtlinearer Lastprozentsatz, Motoranlaufstrom, erforderliche Überbrückungszeit, Generatoreigenschaften, Umgebungsbedingungen und zukünftige Erweiterungskapazitätbevor Sie die USV-Architektur auswählen.
FürHochfrequenz-Online-USVProjekte kann das Ingenieurteam von HAGOE bei der Kapazitätsauswahl, der Eingangs-/Ausgangskonfiguration, der Batteriedimensionierung und dem maßgeschneiderten Systemdesign basierend auf der Anwendung des Kunden behilflich sein.
Rechenzentren erfordern ein hohes Maß an Stromkontinuität und Stromqualität. DerHochfrequenz-Online-USVnutzt eine Online-Doppelwandlungsarchitektur, um kritische IT-Lasten kontinuierlich mit geregelter Energie zu versorgenRS232und optionalSNMPKommunikationsunterstützung Fernüberwachung.
Medizinische Geräte können empfindlich auf Stromstörungen reagieren. Die USV kann für medizinische Informationssysteme, medizinische Präzisionsgeräte und andere kritische Lasten eingesetzt werden, die eine stabile Notstromversorgung und einen Schutz der Stromqualität erfordern.
Server, Netzwerkgeräte und Datenterminals in Finanzinstituten, Büros und Geschäftszentren erfordern einen kontinuierlichen Betrieb. Die USV bietet Batterie-Backup und Fernüberwachung, um die Auswirkungen von Versorgungsunterbrechungen auf Unternehmenssysteme zu reduzieren.
Spannungsschwankungen, elektrische Störungen und Stromunterbrechungen können Auswirkungen auf Präzisionsinstrumente und Steuergeräte haben. Die Online-USV-Architektur stellt durch Doppelwandlung eine geregelte Stromquelle bereit.
HAGOE bietet Unterstützung während des gesamten Beschaffungszyklus und nicht nur die Lieferung des USV-Schranks.
Vorverkauf:technische Beratung, Produktauswahl, Kapazitätsanpassung, kundenspezifisches Lösungsdesign, Mustertests und Ausschreibungsdokumentation.
Während der Produktion:Produktionsverfolgung, Qualitätskontrolldokumentation, Logistikkoordination und Exportdokumentation.
Installation:Englische Installationshandbücher, technische Fernberatung und Inbetriebnahmeunterstützung. Bei größeren Projekten können Ingenieure je nach Projektumfang an der Installation und Inbetriebnahme vor Ort teilnehmen.
After-Sales: a 2 Jahre GarantieGemäß der Servicerichtlinie des Unternehmens sind lebenslange Wartung, Fehlerbehebung aus der Ferne, Ersatzteilversorgung und technischer Support verfügbar.
Gegründet in2008, HAGOE ist ein Hersteller von Elektrogeräten in Wenzhou, Zhejiang, der Forschung und Entwicklung, Design, Fertigung, Vertrieb und globalen Service integriert. Das Unternehmen hat ein Grundkapital vonRMB 51 Millionen, ein professionelles Engineering-Team und eine moderne Produktionsbasis, mitÜber 34 nationale Patente.

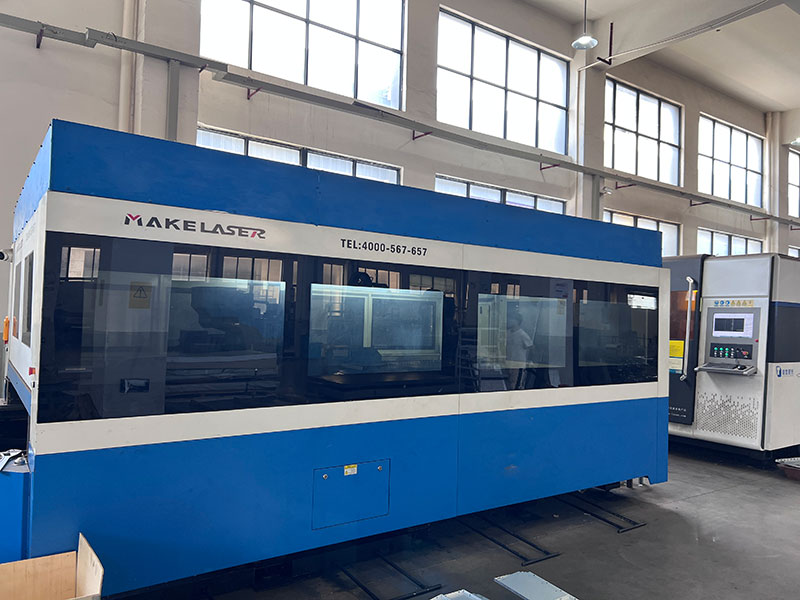

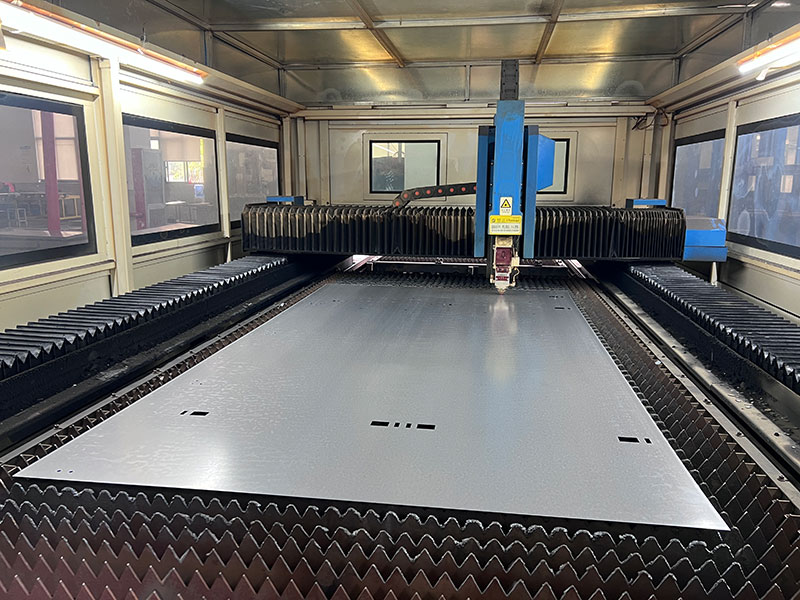

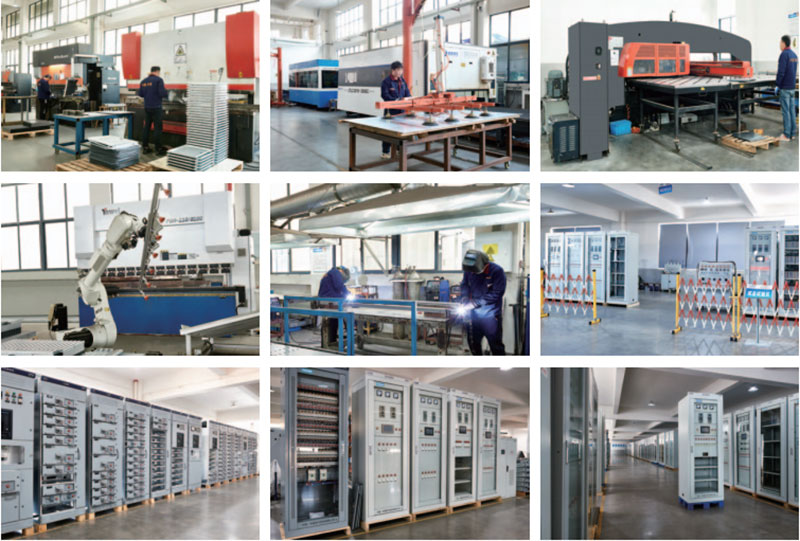

Das Fertigungssystem umfasstLaserschneidmaschinen von TRUMPF, CNC-Biegemaschinen von AMADA, automatisierte Revolverstanzanlagen, SMT-Produktionslinien und intelligente Alterungstestsysteme sowie EMV-, IP-Schutz- und Umweltprüfgeräte.
HAGOE ist tätig unterISO9001, ISO14001 und ISO45001Managementsysteme. Je nach anwendbarem Produktumfang pflegt das UnternehmenCCC, CE, CB und RoHS-bezogene Compliance und entwickelt Produkte gemäß den geltenden GB- und IEC-Anforderungen.
EinOnline-USVverwendet eine Doppelwandlungsarchitektur, bei der die Last kontinuierlich über den Wechselrichter versorgt wird. Eine herkömmliche Standby-USV schaltet die Last normalerweise nur dann auf Batteriestrom um, wenn die Netzversorgung anormal wird.
Ja. DerHC-Serieist eine Hochfrequenz-Online-USV-Abdeckung1–10 kVAKonfigurationen mit einem Eingang und einem Ausgang.
DerH3C-SerieAbdeckungen10–30 kVAKonfigurationen mit drei Eingängen und einem Ausgang undH3C3-10–100KVAKonfigurationen mit drei Eingängen und drei Ausgängen.
Ja. Die Produktspezifikation beschreibt die Serie alsHochfrequenz-Online-Typ ohne Schaltzeit.
Der angegebene Eingangsfrequenzbereich ist45–55 HzDadurch ist das System für Umgebungen mit Generatorantrieb geeignet. Die Generatorkapazität, die Ausgangsstabilität und die USV-Eingangsanforderungen sollten dennoch für jedes Projekt überprüft werden.
Ja. Die USV unterstütztRS232Kommunikations- und intelligente Überwachungssoftware, während eine optionaleSNMP-Adapterermöglicht die Remote-Netzwerkverwaltung.
Schutzfunktionen umfassenAC-Eingangs-Überspannungs-/Unterspannungsschutz, Ausgangsüberlastungs-/Kurzschlussschutz, Wechselrichter-Überhitzungsschutz, Batterie-Unterspannungswarnung und Batterie-Überladeschutz.
