Der Unterschied zwischen amodulare USVUnd bei einer herkömmlichen USV vom Turmtyp geht es nicht nur um das Gehäusedesign. Dabei handelt es sich um einen anderen Ansatz zur Kapazitätskonfiguration, Redundanz und Wartung.
Eine herkömmliche USV ist normalerweise als komplette Stromversorgungseinheit konfiguriert. Wenn die Last zunimmt, muss der Benutzer möglicherweise ein weiteres USV-System hinzufügen oder die vorhandene Einheit durch ein größeres Modell ersetzen. Amodulare USVIntegriert Leistungsmodule, Steuerungssysteme und zugehörige Funktionen in eine erweiterbare Architektur, sodass die Kapazität entsprechend der aktuellen Last und dem zukünftigen Erweiterungsplan konfiguriert werden kann.
Bei Rechenzentren und Kommunikationsräumen kann dies dazu führen, dass die USV-Beschaffung von der anfänglichen Dimensionierung des gesamten Systems für den künftigen maximalen Bedarf bis hin zur schrittweisen Erweiterung der Kapazität bei steigender tatsächlicher Last reicht.

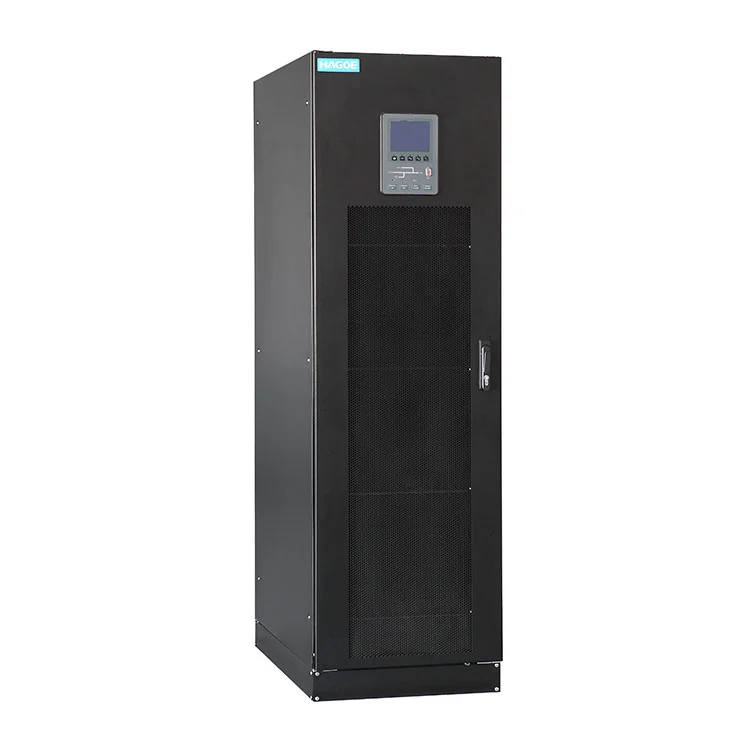

Modulare USV-Stromversorgungkombiniert die technischen Merkmale traditioneller USV-Turmsysteme mit den Modularisierungsanforderungen moderner Rechenzentren und Geräteräume. Es übernimmtDigitale DSP-Steuerungstechnologieund einN+X-redundantes modulares DesignDadurch können Benutzer das System flexibel entsprechend den tatsächlichen Lastanforderungen konfigurieren. Ein einzelnes Modul bietet eine Kapazität von20KVA, während eine Kapazität von bis zu200KVA pro Schrankkann durch die Parallelschaltung mehrerer Module erreicht werden.
Durch die Realisierung eines modularen Designs verbessert das System die Zuverlässigkeit, Anwendbarkeit und Wartbarkeit kritischer Energieanlagen erheblich und macht es zu einer geeigneten Wahl für verschiedene Branchen mit Anforderungen an eine hochzuverlässige Stromversorgung.
| Kategorie | Parameter | Spezifikation |
|---|---|---|
| Modell | Modell | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Haupteingang | Eingangsspannung | 380VAC / 400VAC / 415VAC |
| Eingangsfrequenz | 50/60Hz | |
| Leistungsfaktor | >0,99 | |
| Aktuelle Verzerrungsrate | THDi <3 % | |
| Spannungsbereich | -40 %~+25 %; -40 %~-20 % mit linearer Frequenzreduzierung | |
| Frequenzbereich | 40–70 Hz | |
| Bypass | Bypass-Spannung | 380VAC / 400VAC / 415VAC |
| Spannungsbereich | -20%~+15% | |
| Überlastfähigkeit | 135 %, Langzeitarbeit | |
| Überlastfähigkeit | 135 %–150 %, 6 Min | |
| Überlastfähigkeit | Belastung >150 %, Arbeitszeit<100ms | |
| Ausgabe | Ausgangsspannung | 380VAC / 400VAC / 415VAC |
| Spannungspräzision | ±1 %(ausgeglichene Belastung);±1,5 %(unsymmetrische Belastung) | |
| Spannungsverzerrungsverhältnis | THD <1,5 %(lineare Belastung);THD <5 %(nichtlineare Belastung) | |
| Leistungsfaktor | 0.8 | |
| Dreiphasige Präzision | 120°±0,5° | |
| Spitzenwertverhältnis | 3:1 | |
| Überlastfähigkeit | 110 %, 1 Stunde, auf Bypass umschalten | |
| Überlastfähigkeit | 125 %, 10 min, auf Bypass umschalten | |
| Überlastfähigkeit | 150 %, 200ms, auf Bypass umschalten | |
| Überlastfähigkeit | >150 %,200ms, auf Bypass umschalten | |
| System | Systemeffizienz | Normalmodul:95 % |
| Systemeffizienz | Wirtschaftsmodul:98 % | |
| Batterieeffizienz | 95 % | |
| Anzeige | LCD + LED, Touchscreen + Tastatur | |
| Schutzstufe | IP20 | |
| Kommunikationsschnittstelle | RS232, RS485, Trockenkontakt, SNMP-Karte, EPO, Generatorschnittstelle | |
| Verbindungsmodus | Unterstützen Sie die obere und untere Verbindung | |
| Betriebstemperatur | 0–40°C | |
| Lagertemperatur | -25–70°C | |
| Relative Luftfeuchtigkeit | 0–95 %(keine Kondensation) | |
| Lärm | <55dB | |
| Batterie | Batteriespannung | ±240 VDC(32–44 Abschnitte können eingestellt werden) |
| Batteriekonfiguration | 20 % Systemleistung | |
| Batteriespannungstoleranz | ±1 % | |
| Gewicht | Leistungsmodul | 10KVA:20kg |
| Leistungsmodul | 15KVA:21kg | |
| Leistungsmodul | 20KVA:25kg | |
| Leistungsmodul | 25KVA:30kg | |
| Leistungsmodul | 30KVA:34kg | |
| Größe | Schrank mit 6 Modulen | 600 × 900 × 1600 mm |
| Schrank mit 10 Modulen | 600 × 900 × 2000 mm | |
| Leistungsmodul | 440 × 590 × 134 mm(10KVA / 15KVA / 20KVA) | |
| Schrankgewicht | Schrank mit 6 Modulen | Modell: HM060-10, HM090-15, HM120-20;150kg |
| Schrank mit 10 Modulen | Modell: HM100-10, HM150-15, HM200-20;180kg |
Einer der Hauptvorteile einer modularen USV besteht darin, dass die USV-Kapazität dem tatsächlichen Lastbedarf folgen kann.
Beispielsweise weist ein neu gebauter Maschinenraum möglicherweise eine relativ geringe Anfangslast auf, könnte aber in Zukunft Server, Speichersysteme, Netzwerkgeräte oder andere IT-Lasten hinzufügen. Mit einer modularen Architektur kann die USV-Konfiguration entsprechend dem tatsächlichen Projektwachstum erweitert werden, anstatt gleich zu Beginn die volle zukünftige Kapazität zu kaufen.
Bei kritischen Lasten geht es bei der USV-Auswahl nicht nur darum, die erforderliche Kapazität zu erreichen. Das System muss auch berücksichtigen, ob das verbleibende System den Betrieb fortsetzen kann, wenn ein Leistungsmodul nicht verfügbar ist.
Die modulare USV von HAGOE übernimmt eineN+X-redundantes modulares Design. In dieser Architektur"N"stellt die Anzahl der Module dar, die zur Unterstützung der tatsächlichen Last erforderlich sind"X"stellt zusätzliche redundante Module dar. Durch eine ordnungsgemäße Redundanzkonfiguration können die Auswirkungen eines einzelnen Modulausfalls auf das gesamte Stromversorgungssystem verringert werden.
Die tatsächliche N+X-Konfiguration sollte entsprechend der Tragfähigkeit, dem erforderlichen Zuverlässigkeitsgrad und den Anforderungen des Projektdesigns bestimmt werden.
| Vergleich | Modulare USV | Traditionelle Tower-USV |
|---|---|---|
| Architektur | Modulare Energiearchitektur | Integrierte USV-Einheit |
| Kapazitätskonfiguration | Flexible modulbasierte Konfiguration | Wird normalerweise durch die Kapazität der USV-Einheit festgelegt |
| Erweiterung | Fügen Sie je nach Bedarf Module hinzu | Möglicherweise sind zusätzliche USV-Einheiten oder ein Austausch erforderlich |
| Redundanz | N+X-Redundanz kann konfiguriert werden | In der Regel basierend auf vollständiger USV-Redundanz |
| Wartung | Fehlerhafte Module können selbstständig behandelt werdenje nach Ausführung | Die Wartung kann die gesamte USV-Einheit betreffen |
| Zukünftiges Lastwachstum | Gut geeignet für den stufenweisen Ausbau | Erfordert eine vorausschauendere Kapazitätsplanung |
| Installation | Modulares Schranksystem | Herkömmlicher USV-Schrank |
| Erstkonfiguration | Kann an die tatsächliche Belastung angepasst werden | Die Größe richtet sich häufig nach der erwarteten maximalen Belastung |
| Eignung für Rechenzentren | Sehr gut geeignet für erweiterbare kritische Lasten | Geeignet für Anwendungen mit fester Kapazität |
| Beschaffungsschwerpunkt | Skalierbarkeit, Redundanz, Wartbarkeit | Kapazität, Zuverlässigkeit und anfängliche Systemkonfiguration |
Dies bedeutet nicht, dass eine modulare USV immer besser ist als eine herkömmliche USV vom Turmtyp.
Wenn die Last stabil ist, die erforderliche Kapazität klar definiert ist und eine zukünftige Erweiterung unwahrscheinlich ist, kann eine herkömmliche USV eine einfache Lösung bleiben.
Wenn das Projekt eine kontinuierliche Erweiterung, ein Lastwachstum, einen schrittweisen Aufbau eines Rechenzentrums oder hohe Verfügbarkeitsanforderungen beinhaltet, können die Skalierbarkeit und Redundanz einer modularen USV einen größeren Mehrwert bieten.
Daher sollte die Beschaffung von UPS den gesamten Projektlebenszyklus berücksichtigen und sich nicht nur auf den anfänglichen Kaufpreis konzentrieren.

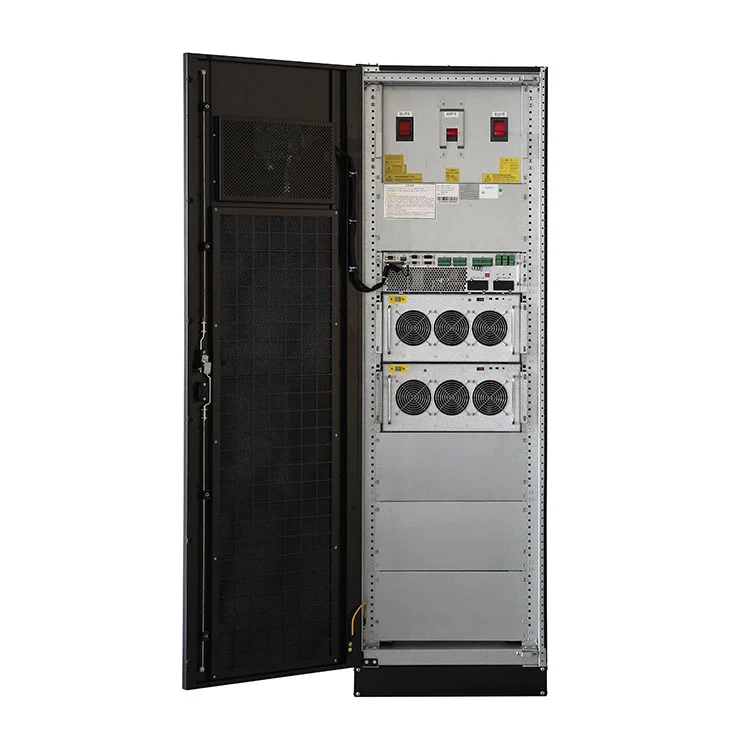

Den Produktinformationen von HAGOE zufolge kann ein einzelnes Modul eine Kapazität von bereitstellen20KVA. Die modulare Architektur ermöglicht es Benutzern, das System entsprechend den tatsächlichen Lastanforderungen zu konfigurieren, anstatt sich vollständig auf eine USV-Einheit mit großer Kapazität zu verlassen.
Durch die Parallelschaltung von Modulen innerhalb eines einzigen Schranks kann das System eine Kapazitätskonfiguration von bis zu erreichen200KVA. Dadurch kann das System unterschiedliche Anforderungen erfüllen, die von mittelgroßen kritischen Lasten bis hin zu größeren Maschinenraum-Stromversorgungssystemen reichen.
Technischer Hinweis:Die endgültige Modulanzahl, N+X-Redundanzstufe, Batteriekonfiguration und Systemkapazität sollten entsprechend der tatsächlichen Auslastung und den Projektanforderungen bestätigt werden.

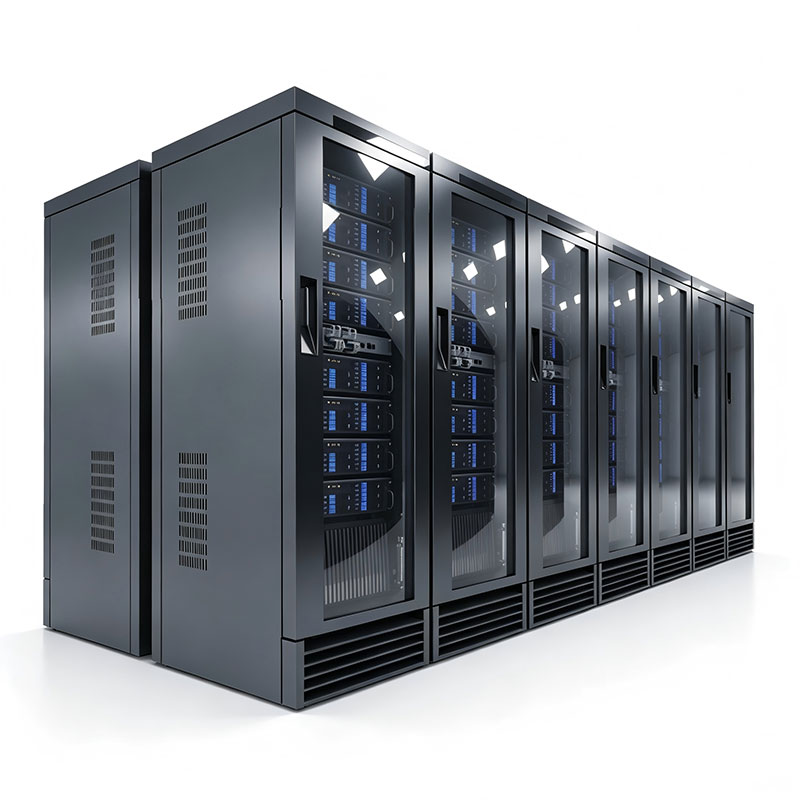

In Rechenzentren kommt es häufig zu einem progressiven Lastanstieg, wenn Server, Speichersysteme und Netzwerkgeräte hinzugefügt werden. Eine modulare USV kann sich durch modulare Konfiguration an wechselnde Stromanforderungen anpassen und eignet sich daher für erweiterbare Stromversorgungsarchitekturen von Rechenzentren.
Telekommunikations- und Kommunikationsräume erfordern ein hohes Maß an Stromkontinuität und Geräteverfügbarkeit. Es kann entsprechend der Lastgröße des Raums konfiguriert werden und verwendet gleichzeitig eine redundante Architektur, um die Stromverfügbarkeit für kritische Kommunikationsgeräte zu verbessern.
SPS-Systeme, Steuerungen, Überwachungsgeräte und Kommunikationsgeräte, die in der industriellen Automatisierung eingesetzt werden, benötigen möglicherweise eine kontinuierliche und stabile Stromversorgung. Es kann Notstrom und Stromqualitätsschutz für kritische Steuerlasten bereitstellen.
Finanzinstitute, Handelszentren und Unternehmens-IT-Systeme erfordern einen zuverlässigen Betrieb von Servern und Netzwerkgeräten. Es kann eine skalierbare Notstromarchitektur für kritische IT-Lasten bereitstellen.
Für Beschaffungspersonal und EPC-Projekte empfiehlt es sich, in der Anfragephase folgende Details zu klären:
1. Bestätigen Sie die erforderliche Kapazität
Geben Sie die aktuelle Last, die Spitzenlast und die zukünftige Erweiterungskapazität an, anstatt einfach eine generische USV-Kapazitätszahl anzugeben.
2. Definieren Sie die Redundanzanforderung
Geben Sie klar an, ob das Projekt dies erfordertN, N+1, oder ein anderesN+XRedundanzarchitektur.
3. Bestätigen Sie die Batterieautonomie
Geben Sie an, wie lange die USV nach einem Stromausfall den Lastbetrieb aufrechterhalten soll.
4. Bestätigen Sie die Installationsbedingungen
Geben Sie Informationen zum Platz im Serverraum, zu Kabeleinführungs-/-ausgangsmethoden, zur Umgebungstemperatur und zu Wartungszugangspfaden an.
5. Fordern Sie technische Dokumente an
Fordern Sie Lieferanten auf, Produktspezifikationen, Systemvorschläge, Schaltpläne, Zertifizierungsdokumente, Testberichte und Installations-/Wartungshandbücher bereitzustellen.
6. Bewerten Sie die technischen Fähigkeiten des Lieferanten
Konzentrieren Sie sich beim Umgang mit modularen USV-Systemen nicht nur auf den Produktpreis; Bewerten Sie außerdem die Fähigkeiten des Lieferanten in Bezug auf Systemkonfiguration, paralleles Systemdesign, Tests, Installationsanleitung und Kundendienst.
Gegründet in2008HAGOE verfügt über mehr als 18 Jahre Erfahrung in der Herstellung von Leistungselektronik und Stromversorgungen. Für modulare USV-Systeme mit parallelen Modulen, Redundanz und Dauerbetrieb wendet das Unternehmen einen Produktions- und Verifizierungsprozess an, der die elektronische Montage und die Prüfung kompletter Einheiten umfasst.
Die Produktionsstätte ist ausgestattet mitTRUMPF Laserschneidmaschinen, AMADA CNC-Biegemaschinen, SMT-Produktionslinien und automatisierte Revolverstanzanlagen. Zu den Testressourcen gehören:Intelligente Alterungs-, EMV-, IP-Schutz- und Umweltprüfgerätezur Überprüfung der elektrischen Leistung, der Betriebsstabilität und der Anpassungsfähigkeit an die Umgebung.

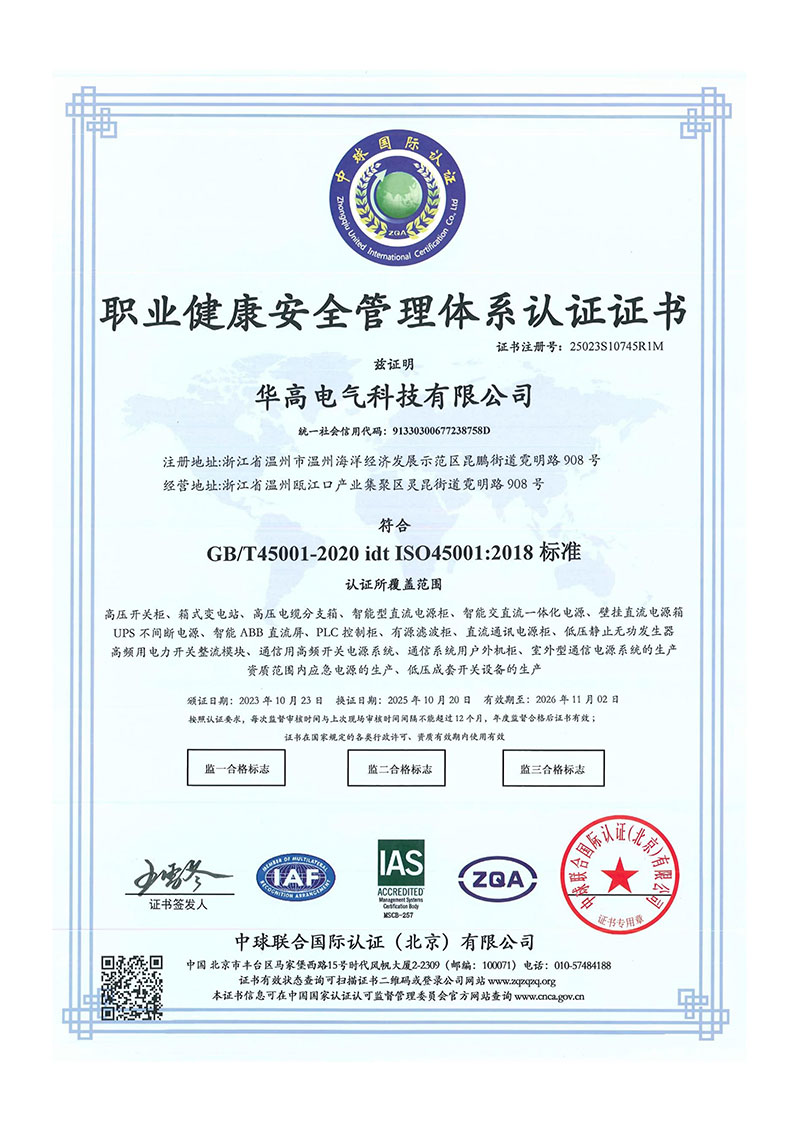

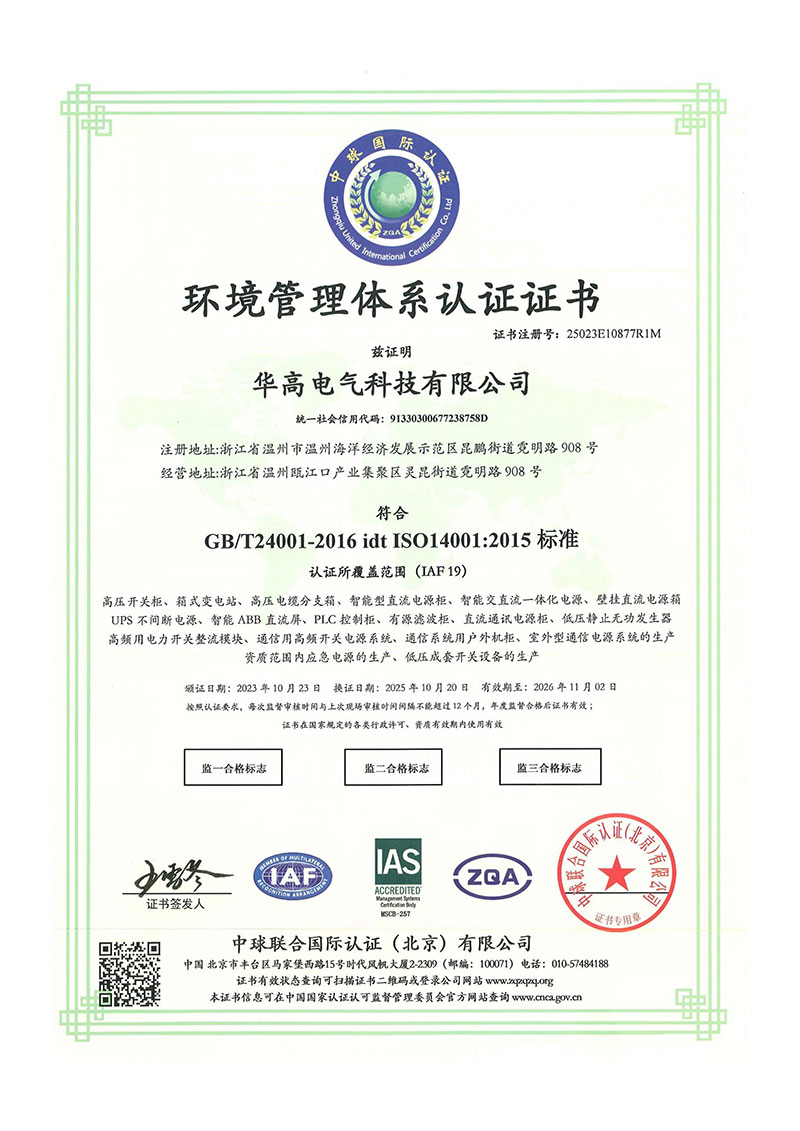

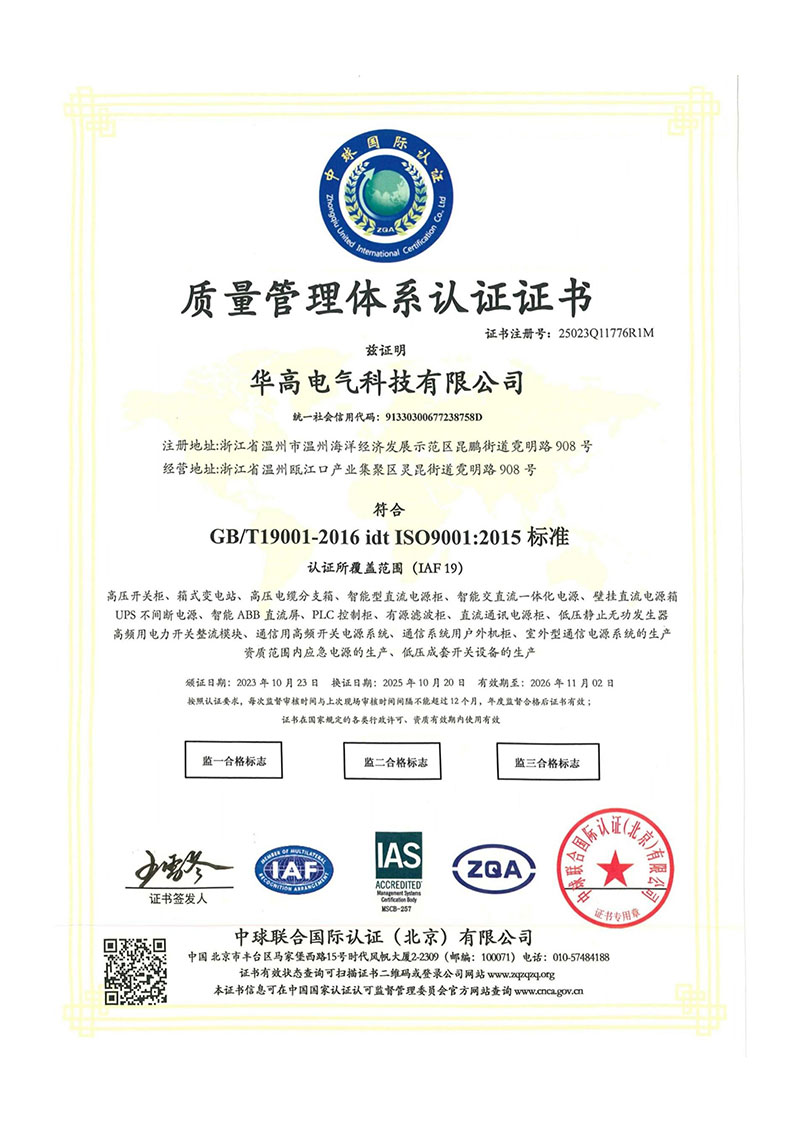

HAGOE ist tätig unterISO9001, ISO14001 und ISO45001Managementsysteme und LaderäumeÜber 34 nationale Patente. Das Produktportfolio umfasst außerdem GZDW-Gleichstromsysteme, USV/EPS, Stromverteilungsgeräte und neue elektrische Energiesysteme und bietet relevante Fertigungserfahrung für die modulare USV-Entwicklung und Systemintegration.
Die USV-Kapazität sollte auf der Grundlage der tatsächlichen Last, des Leistungsfaktors, zukünftiger Erweiterungsanforderungen und des erforderlichen Redundanzniveaus berechnet werden. Anstatt einfach die Nennleistung aller Geräte zu addieren, sollten sowohl die aktuelle als auch die geplante Last berücksichtigt werden, bevor die erforderliche Leistung ermittelt wirdNModule undXredundante Module.
Nstellt die Mindestanzahl an Modulen dar, die zur Unterstützung der tatsächlichen Last erforderlich sindXstellt zusätzliche redundante Module dar. Wenn Sie beispielsweise ein redundantes Modul zur erforderlichen Kapazität hinzufügen, entsteht einN+1Konfiguration. Der endgültige Redundanzgrad sollte entsprechend den Zuverlässigkeitsanforderungen und der Lastkritikalität des Projekts bestimmt werden.
Wenn das System mit konfiguriert istN+X-Redundanz, können die verbleibenden verfügbaren Module weiterhin die kritische Last innerhalb des vorgesehenen Betriebsbereichs unterstützen, wenn ein Modul nicht verfügbar ist. Ob die gesamte Last online bleiben kann, hängt vom Lastniveau, der Anzahl der redundanten Module und der Systemsteuerungsstrategie ab.
Ja. Einer der Hauptzwecke einer modularen unterbrechungsfreien Stromversorgungsarchitektur ist die Skalierbarkeit der Kapazität. Bei steigender Last können zusätzliche Leistungsmodule hinzugefügt werden, anstatt das gesamte USV-System zu ersetzen. Vor der Erweiterung sollten die verfügbaren Modulplätze, die Systemkapazität, die Vor-/Nachher-Verteilung und die Redundanzanforderungen überprüft werden.
Laut aktueller Produktinformation kann ein einzelnes Modul bis zu leisten20KVA, während ein einzelner Schrank eine Kapazitätskonfiguration von bis zu erreichen kann200KVAdurch Parallelschaltung. Die tatsächliche Systemkapazität und Modulanzahl sollte entsprechend der Last- und Redundanzkonfiguration bestimmt werden.
Die USV sollte nicht einfach so dimensioniert werden, dass sie der aktuellen tatsächlichen Last bei voller Auslastung entspricht. Der Entwurf sollte künftige Erweiterungs- und Redundanzanforderungen berücksichtigen und einen angemessenen Kapazitätsspielraum auf der Grundlage des Lastwachstumsplans des Projekts bieten. Für Rechenzentren und andere kritische Lasten gilt die nutzbare Kapazität nachN+XAuch Redundanz sollte in Betracht gezogen werden.
Die Batteriekapazität hängt hauptsächlich von der abUSV-Lastleistung, erforderliche Überbrückungszeit, Batteriesystemspannung, Entladeeigenschaften und Umgebungstemperatur. Die Batteriekapazität sollte nicht ausschließlich anhand der USV-KVA-Bewertung ausgewählt werden; Die erforderliche Autonomiezeit muss ebenfalls in die Berechnung einbezogen werden.
