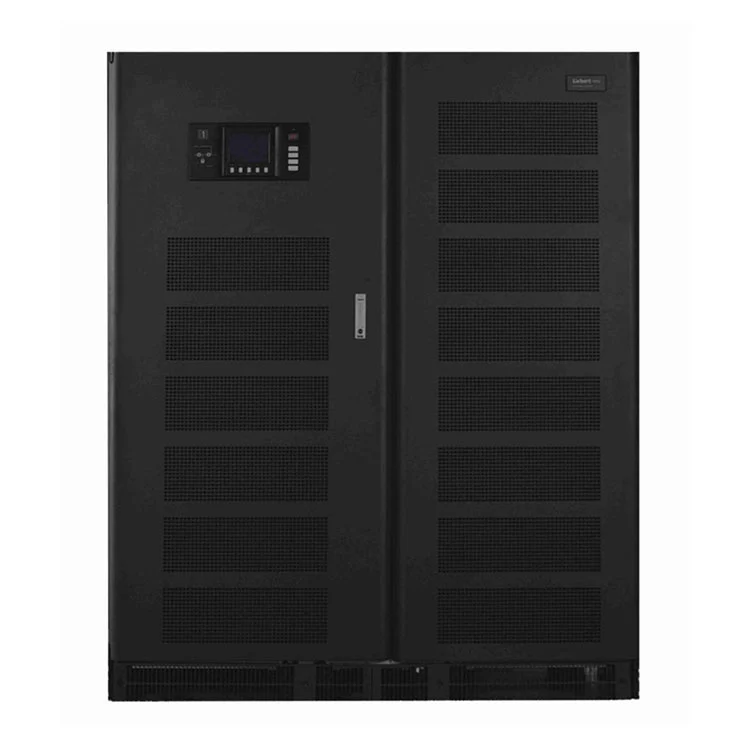

Das Kernmerkmal einer Niederfrequenz-USV liegt nicht nur in ihrem Transformator, sondern auch in der Kombination aus einem Niederfrequenz-Netzfrequenztransformator und einer Online-Doppelwandlungsarchitektur.
Der Eingangswechselstrom wird zunächst durch einen Gleichrichter in Gleichstrom umgewandelt; Anschließend stellt der Gleichstrombus eine stabile Zwischenleistungsstufe bereit, die dann vom Wechselrichter zur Ausgabe an die Last wieder in Wechselstrom umgewandelt wird. Im Normalbetrieb wird die Last kontinuierlich vom Wechselrichter mit Strom versorgt und nicht direkt an den AC-Eingang angeschlossen.
Der Niederfrequenztransformator sorgt für eine elektrische Isolierung zwischen den Eingangs- und Ausgangskreisen und verbessert die Fähigkeit des Systems, Einschaltströmen, nichtlinearen Lasten und anormalen Betriebsbedingungen standzuhalten.
Aufgrund dieser Architektur eignen sich Niederfrequenz-USV-Systeme besonders für Anwendungen mit extrem hohen Anforderungen an die Kontinuität der Geräte und die Stromqualität – nicht nur für solche, die eine Notstromversorgung durch Batterien erfordern.

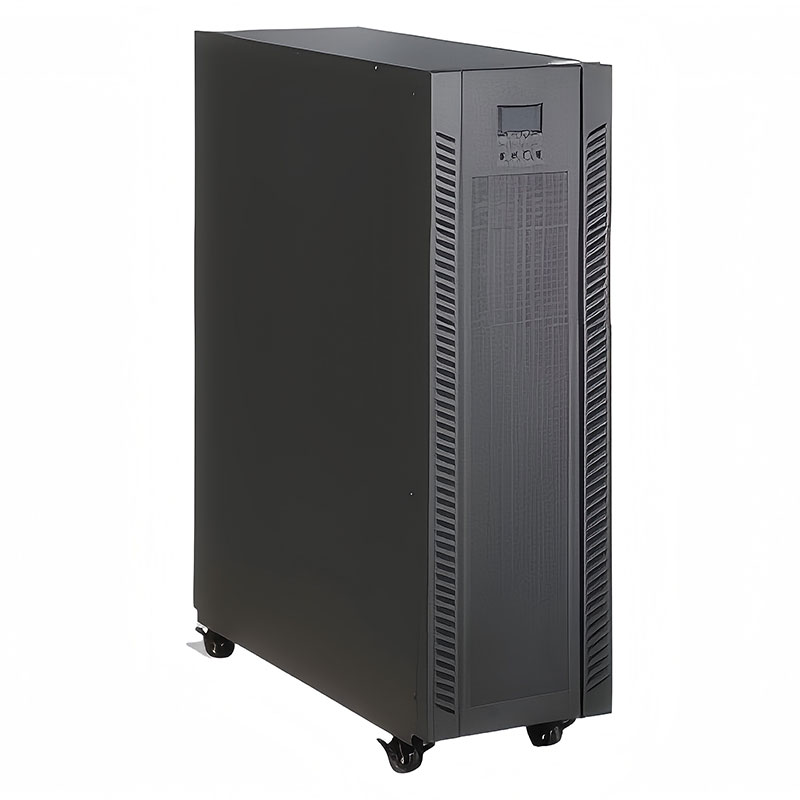

Die Niederfrequenz-USV von HAGOE folgt einem typischen Online-Doppelwandlungs-Strompfad:
AC-Eingang → Gleichrichter → DC-Bus → Wechselrichter → Niederfrequenztransformator → Last
Unter normalen Netzbedingungen versorgt der Gleichrichter den DC-Bus mit geregeltem Gleichstrom, während der Wechselrichter die Last kontinuierlich mit aufbereitetem Wechselstrom versorgt.
Wenn die Netzversorgung ausfällt oder außerhalb des angegebenen Betriebsbereichs liegt, versorgt das Batteriesystem den DC-Bus mit Energie und der Wechselrichter versorgt die Last weiterhin. Dadurch entfällt die Übertragungsunterbrechung, die bei herkömmlichen Standby-USV-Architekturen auftritt.

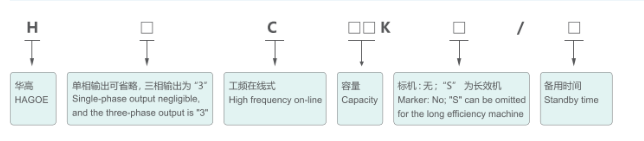

| Kategorie | Technischer Parameter | Spezifikation |
|---|---|---|
| AC-Eingang | Nennkapazität | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2000 kVA |
| Arbeitsweise und Prinzip | Statischer Bypass-Schalter für Online-Stromversorgung (kontinuierliches Schalten), Doppelwandlungstechnologie, vollständige Trennung der Leistungsabgabe | |
| Phasennummer | Drei Phasen + N + G | |
| Stromspannung | 380 V ±20 % | |
| Frequenz | 50 Hz ±10 % | |
| Maximaler Strom | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| Leistungsfaktor | 0,95 (mit Eingangsfilter) | |
| AC-Bypass-Eingang | Sanfter Start | 0–100 % innerhalb von 5 Sek |
| Phasennummer | Drei Phasen + N + G | |
| Stromspannung | 380 V ±15 % | |
| Frequenz | 50 Hz ±2 % | |
| Schaltzeit | 0 ms bei Überlast | |
| Batteriesystem | Gleichspannung | 384 V (32 × 12 V-Batterien) |
| Floating-Ladespannung | 432 V | |
| Abschaltspannung | 332 V | |
| Maximaler Entladestrom | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 3700 A / 5000 A | |
| Ladestrom | 10–25 A (einstellbar) | |
| AC-Ausgang | Phasennummer | Drei Phasen + N + G |
| Stromspannung | 380 V ±1 % (Dauerlast) | |
| Frequenz | 50 Hz ±2 % (Netzstrom) / 50 Hz ±0,05 % (Batteriestromversorgung) | |
| Leistungsfaktor | 0,8 Verzögerung | |
| Ausgangswellenform | Sinuswelle | |
| Totale harmonische Verzerrung | ≤3 % für lineare Belastung; ≤5 % für nichtlineare Last | |
| Dynamischer Lastspannungstransient | ±0,5 % (von 0 bis 100 % Lastwechsel) | |
| Sofortige Erholungszeit | <10 ms (±0,5 %) | |
| Unsymmetrische Spannung | ≤±3 %; ≤±1 % für symmetrische Lastspannung | |
| Überlastfähigkeit | 120 % für 10 Min.; 150 % für 1 Minute (Batteriebetrieb) | |
| Systemleistung | Arbeitseffizienz | >91 %; 95 % im ECO-Sparmodus |
| Computer-Kommunikationsschnittstelle | RS232 / RS422 | |
| Betriebstemperatur | 0–40°C | |
| Relative Luftfeuchtigkeit | 0–90 %, nicht kondensierend | |
| Lärm | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, je nach Kapazität | |
| Anzeige | Typ A: kleines LCD; Typ B: großes Touchscreen-Display (120 × 90 mm) |
In einer USV-Anlage dient der Transformator nicht nur der Spannungsumwandlung. Es trägt auch zur elektrischen Isolierung, zur Handhabung transienter Lasten und zum Systemschutz bei.
Industrielle Lasten wie SPS-Systeme, Frequenzumrichter, Motoren, Schütze und große Gleichrichtergeräte können beim Start oder im dynamischen Betrieb erhebliche Übergangsströme erzeugen. Wenn die USV-Kapazität nur entsprechend der stationären Wirkleistung ausgewählt wird, kann es zu einer Überlastung des Wechselrichters, einer Abweichung der Ausgangsspannung oder einem unnötigen Bypass-Betrieb kommen.
Der Niederfrequenztransformator bietet eine robuste magnetische und elektrische Schnittstelle mit starker Transientenfähigkeit, wodurch die USV einen größeren Designspielraum für Anwendungen mit hohem Anlaufstrom oder Stoßbelastungen erhält.
| Technischer Faktor | Niederfrequenz-USV | Hochfrequenz-USV |
|---|---|---|
| Transformator | Niederfrequenz-Leistungstransformator | Hochfrequenztransformator/transformatorlose Architektur |
| Elektrische Isolierung | Stark | Hängt von der Systemtopologie ab |
| Motorstartlasten | Passender | Erfordert sorgfältige Dimensionierung |
| Einschaltstrom | Höhere Toleranz | Empfindlicher gegenüber der Größe |
| Nichtlineare Lasten | Geeignet bei richtiger Konfiguration | Geeignet bei richtiger Konfiguration |
| Industrielle Anwendungen | Starke Passform | Eher geeignet für allgemeine IT-Lasten |
| Systemgewicht | Relativ höher | Generell kompakter |
| Installations-Footprint | Größer | Kleiner |
| Typische Priorität | Robustheit und Isolation | Effizienz und Kompaktheit |
Wenn bei einem Projekt vor allem Größe, Gewicht und hohe Leistungsdichte im Vordergrund stehen, kann eine Hochfrequenz-USV vorteilhafter sein; Wenn bei dem Projekt jedoch Isolation, Stoßlastkapazität, Anpassungsfähigkeit an industrielle Umgebungen und langfristige Betriebsstabilität im Vordergrund stehen, ist eine Niederfrequenz-USV im Allgemeinen die bessere Wahl.
Daher empfiehlt HAGOO nicht, eine USV auszuwählen, die auf der vereinfachenden Logik „Niederfrequenz ist immer besser als Hochfrequenz“ basiert. Stattdessen wird empfohlen, die USV basierend auf Lasttyp, Leistungsfaktor, Anlaufstrom, Überbrückungszeit und Netzbedingungen zu konfigurieren.
Die USV-Kapazität sollte nicht einfach durch Addition der Typenschildwerte aller angeschlossenen Geräte ausgewählt werden.
Die technische Bewertung sollte Folgendes berücksichtigen:
Wirkleistung (kW) → Leistungsfaktor → Anlaufstrom → Nichtlineares Lastverhältnis → Zukünftige Erweiterung → Erforderliche Redundanz
Bei motorbetriebenen Geräten erscheint die Dauerleistung möglicherweise nicht besonders hoch, der Anlaufstrom kann jedoch deutlich höher sein. Daher müssen die Überlastfähigkeit und das Übergangsverhalten des Wechselrichters bei der Systemdimensionierung bewertet werden.
Auch die Batteriekapazität sollte anhand der tatsächlichen Belastung berechnet werden und nicht anhand eines festen Ah-Werts ausgewählt werden.
Die technische Berechnung berücksichtigt normalerweise die USV-Kapazität, die tatsächliche Lastleistung, die DC-Busspannung, die Batteriestrangkonfiguration, die Entladerate, die erforderliche Autonomie, den Batteriealterungsspielraum und die Umgebungstemperatur.
Für ein genaues Systemdesign sollte die Batteriedimensionierung auf der des Herstellers basierenGleichspannungsbereich, minimale Batteriespannung und Batterieentladeeigenschaften.
Abhängig von den Projektanforderungen kann die HAGOE Niederfrequenz-USV mit mehreren Schutzfunktionen konfiguriert werden, darunter:
Eingangsüberspannungs-/Unterspannungsschutz, Ausgangsüberlastschutz, Kurzschlussschutz, Batterieüberladungs-/Tiefentladungsschutz, Übertemperaturschutz und Bypass-Schutz.
Bei Industrieprojekten sollte auch die Koordination zwischen dem vorgeschalteten Leistungsschalter, den nachgeschalteten Schutzgeräten und dem USV-Kurzschlussschutz bewertet werden, um eine angemessene Schutzselektivität zu erreichen.
Hagoe Electric Technology Co., Ltd. betreibt einen integrierten Herstellungsprozess, der technisches Design, Blechfertigung, elektronische Montage, Systemintegration und Endprüfung umfasst.

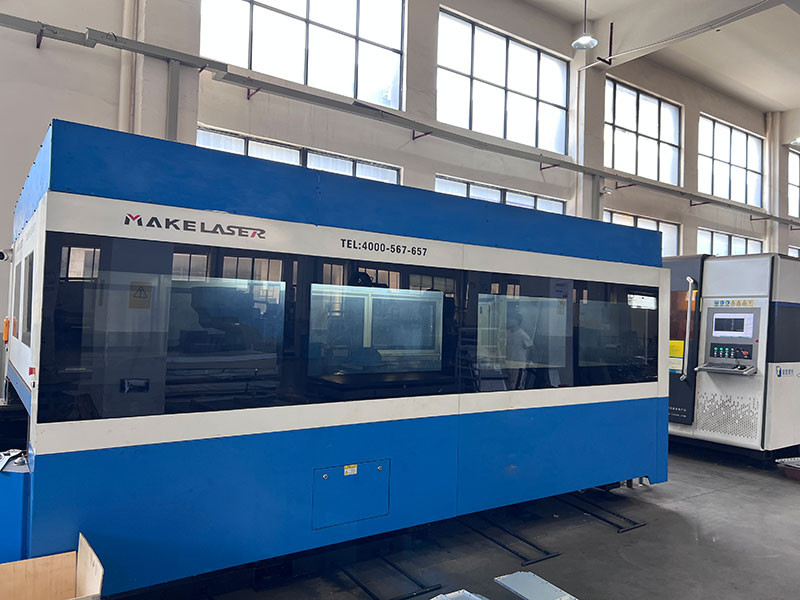

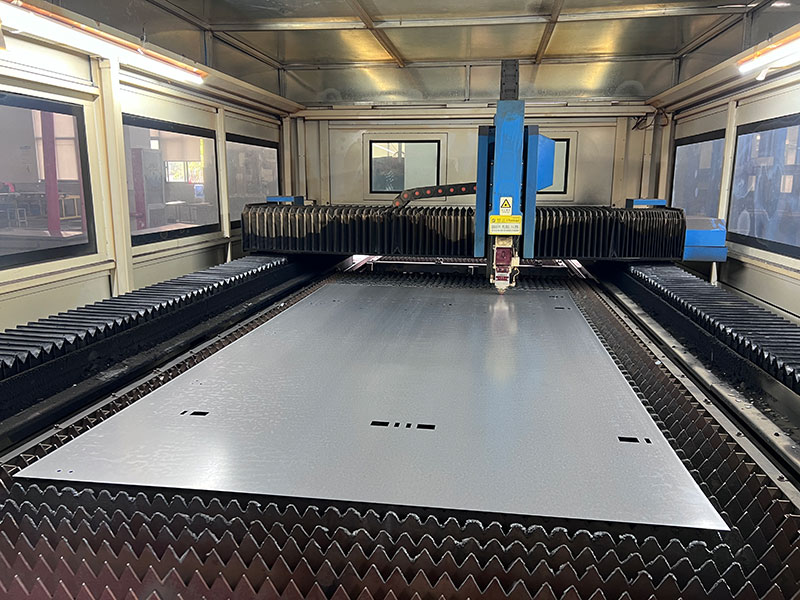

Die Produktionsbasis ist mit deutschen Trumpf-Laserschneidmaschinen, japanischen AMADA-CNC-Biegemaschinen, automatisierten Revolverstanzanlagen, SMT-Produktionslinien und intelligenten Alterungstestsystemen ausgestattet.
Bei kritischen Stromversorgungsgeräten wie USV-Systemen muss die Qualitätsprüfung über die Komponentenprüfung hinausgehen. Abhängig von der Produktkonfiguration und den Projektanforderungen kann das Testen Folgendes umfassen:
Überprüfung der elektrischen Eingangs-/Ausgangsparameter, Schutzfunktionstests, Kommunikationstests, Lasttests, Alterungstests und vollständige Funktionsüberprüfung des Systems.
Hagoe arbeitet nach den Managementsystemen ISO9001, ISO14001 und ISO45001 und hält mehr als 34 nationale Patente, die seine Forschungs-, Entwicklungs- und Fertigungskapazitäten unterstützen.
Geeignet für Umspannwerke, Verteilungssysteme und Energieautomatisierungsgeräte, die eine kontinuierliche Stromversorgung zum Schutz, zur Überwachung und für Kommunikationslasten benötigen.
Geeignet für SPS, DCS, Industriecomputer, Automatisierungsschränke und Produktionsliniensteuerungssysteme.
Geeignet für medizinische Bildgebung, Überwachung und andere Präzisionsgeräte, die eine stabile und unterbrechungsfreie Stromversorgung erfordern.
Geeignet für Server, Netzwerkgeräte, Speichersysteme und Kommunikationsinfrastruktur.
Die Qualitätskontrolle von HAGOE beschränkt sich nicht nur auf die Endkontrolle.Es deckt den gesamten Prozess vom Materialeingang über die Fertigung, Montage, Inbetriebnahme, Prüfung und Endfreigabe ab.
Zu den wichtigsten Kontrollstufen gehören:
Eingangskontrolle → Prozesskontrolle → Inspektion elektrischer Baugruppen → Systeminbetriebnahme → Leistungstests → Alterungsüberprüfung → Endkontrolle
Bei maßgeschneiderten USV-Projekten können HAGOE-Ingenieure vor der Produktion die Lastliste, das Übersichtsdiagramm, die Installationsumgebung und die Projektstandards des Kunden überprüfen, um Risiken im Zusammenhang mit der Kapazitätsauswahl, der Schnittstellenkonfiguration und der Installation vor Ort zu reduzieren.
HAGOE bietet je nach Gerätetyp und Projektumfang unterschiedliche Installations- und Inbetriebnahmeunterstützung.
Für standardmäßige wandmontierte USV-Einheiten und kleine Systeme bietet HAGOE englische Installationshandbücher undTechnischer Remote-Video-Support rund um die UhrDadurch können geschulte Kundenteams die Installation mit Unterstützung bei der Ferninbetriebnahme abschließen.
Bei mittelgroßen USV-Anlagen, Verteilerschränken und kompletten Gerätesätzen kann die Installation und Inbetriebnahme vor Ort entsprechend den Projektanforderungen vereinbart werden.
Für große Kraftwerks- und EPC-Projekte entwickelt HAGOE vor der Lieferung einen speziellen Installations- und Inbetriebnahmeplan und kann technisches Personal für die Unterstützung vor Ort organisieren.
Zu den grundlegenden Informationen gehören Ladekapazität, tatsächliche Lastleistung, Leistungsfaktor, Eingangs-/Ausgangsspannung, Frequenz, erforderliche Batterieautonomie, Lasttyp, Installationsumgebung, Bypass-Anforderungen und Kommunikationsprotokoll.
Motorlasten können einen hohen Anlaufstrom erzeugen. Die USV muss daher über eine ausreichende Überlastfähigkeit des Wechselrichters und eine ausreichende Übergangsleistung verfügen und darf nicht nur entsprechend der Nennbetriebsleistung des Motors ausgewählt werden.
Ja. HAGOE kann die USV, das Batteriesystem, die Verteilungskomponenten, die Überwachungsschnittstellen, die Bypass-Konfiguration und die zugehörige elektrische Ausrüstung entsprechend den Projektanforderungen integrieren.
Ja. Eingangs-/Ausgangsspannung, Frequenz, Schrankkonfiguration, Kommunikationsschnittstelle, Schutzkonfiguration, Kennzeichnung, Dokumentation und geltende Compliance-Anforderungen können an den Zielmarkt angepasst werden.
Bei EPC-Projekten kann HAGOE bereits in der technischen Auswahlphase mitwirken und Systemkonfiguration, Zeichnungen, technische Dokumentation, Produktionsverfolgung, Inspektionsdokumente, Installationsanleitungen und Inbetriebnahmeunterstützung bereitstellen.
