Artikelzusammenfassung: GCS-Niederspannungsschaltanlageist für Hochleistungs-, Mehrkreis- und automatisierte Niederspannungs-Stromversorgungssysteme konzipiert. Mit ausfahrbaren Funktionseinheiten, zentraler Motorsteuerung, Stromverteilung und Blindleistungskompensation kann es anspruchsvolle Anwendungen in Kraftwerken, petrochemischen Anlagen, Metallurgie, Textilfabriken und Hochhäusern unterstützen.HAGOEbietet GCS-Lösungen für Projekte, die eine zuverlässige elektrische Verteilung, flexible Schaltungskonfiguration und Integration mit modernen industriellen Steuerungssystemen erfordern.
Inhaltsverzeichnis
Was ist eine GCS-Niederspannungsschaltanlage?
Was sind die Schlüsselfunktionen von GCS-Schaltanlagen?
Warum ist das ausziehbare Design wichtig?
Was sind die wichtigsten technischen Parameter?
Wo werden GCS-Schaltanlagen häufig verwendet?
Wie schneidet GCS im Vergleich zu GCK-Schaltanlagen ab?
Wie sollten Sie ein GCS-Schaltanlagensystem auswählen?
Wie unterstützt HAGOE Qualität und Compliance?
Was ist eine GCS-Niederspannungsschaltanlage?

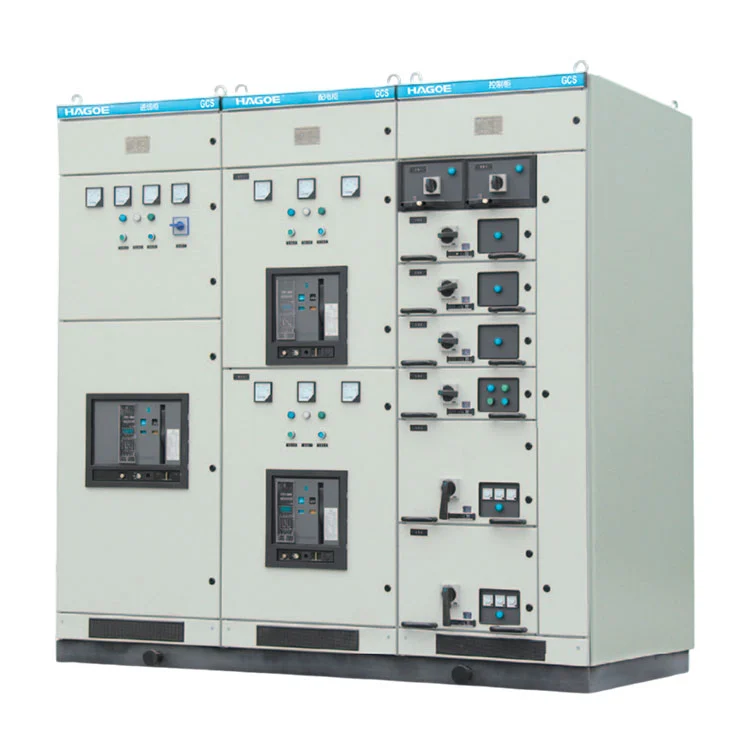

Die HAGOE GCS Niederspannungsschaltanlage ist ein ausfahrbares Niederspannungsschaltanlagensystem, das für die Energieverteilung in großem Maßstab, die zentrale Motorsteuerung und die Blindleistungskompensation entwickelt wurde. Es eignet sich für dreiphasige Wechselstromsysteme mit 50 Hz oder 60 Hz und typischen Nennbetriebsspannungen von 380 V, 400 V und 660 V.
Im Gegensatz zu einem einfachen Verteilerschrank, der für eine begrenzte Anzahl von Stromkreisen ausgelegt ist, ist GCS für elektrische Systeme gedacht, bei denen mehrere Ein- und Ausgänge, Motorlasten und Steuerfunktionen in einer strukturierten Schaltanlagenreihe organisiert werden müssen.
Das System kann Nennströme von bis zu 4000 A verarbeiten und eignet sich daher für große Industrieanlagen und andere Anwendungen mit erheblichen elektrischen Niederspannungslasten.
Seine Architektur kann auch Verbindungen mit SPS, Überwachungscomputern und anderen industriellen Steuerungssystemen unterstützen. Dies macht GCS besonders relevant für Einrichtungen, in denen elektrische Verteilung und Automatisierung als Teil einer integrierten Infrastruktur betrieben werden müssen.
Was sind die Schlüsselfunktionen von GCS-Schaltanlagen?
Der Wert eines GCS-Systems ergibt sich aus seiner Fähigkeit, mehrere wichtige elektrische Funktionen in einer koordinierten Niederspannungs-Schaltanlagenkonfiguration zu kombinieren.
Niederspannungs-Stromverteilung
GCS kann für Eingangsstrom, Sammelschienenverteilung und mehrere Abgangsstromkreise konfiguriert werden. Diese Anordnung ermöglicht die Verteilung der elektrischen Energie vom Haupteingangsabschnitt auf verschiedene Produktionslinien, Gerätegruppen und Hilfsverbraucher.
Zentralisierte Motorsteuerung
Industrieanlagen enthalten oft eine große Anzahl von Motoren, die Pumpen, Ventilatoren, Kompressoren, Förderbänder und Produktionsanlagen antreiben. GCS kann Funktionseinheiten für die zentrale Motorsteuerung und den Motorschutz integrieren und so dabei helfen, diese Lasten innerhalb einer strukturierten Motorsteuerungsarchitektur zu organisieren.
Blindleistungskompensation
Je nach Projektanforderung kann eine Blindleistungskompensation integriert werden. Bei ordnungsgemäßer Konstruktion als Teil des elektrischen Systems können Kompensationsgeräte das Leistungsfaktormanagement unterstützen und die Nutzung elektrischer Energie verbessern.
Integration der industriellen Automatisierung
Für hochautomatisierte Produktionsumgebungen kann GCS mit Mess-, Schutz-, Steuerungs- und Kommunikationskomponenten konfiguriert werden. Diese Funktionen ermöglichen der Schaltanlage die Verbindung mit SPS, Überwachungscomputern und größeren industriellen Automatisierungssystemen.
- Ein- und ausgehende Stromverteilung
- Zentralisierte Motorsteuerung
- Stromkreisschutz und Messung
- Blindleistungskompensation
- SPS- und Überwachungssystemintegration
- Mehrkreis-Elektromanagement
Warum ist das ausziehbare Design wichtig?
Eines der wichtigen Merkmale von GCS ist seine Architektur mit ausziehbaren Funktionseinheiten. Anstatt den gesamten Schrank als eine feste elektrische Baugruppe zu behandeln, können verschiedene Stromkreise entsprechend ihrer elektrischen Rolle und Lastanforderungen durch Funktionseinheiten organisiert werden.
Dieser Ansatz kann bei großen Industrieprojekten von Nutzen sein, bei denen elektrische Lasten unterschiedliche Nennströme, Steuerungsanforderungen und Wartungspläne haben.
Beispielsweise kann eine Produktionsanlage separate Stromkreise für Motoren, Pumpen, Lüfter, Hilfsgeräte und Abgänge benötigen. Eine ausfahrbare Konfiguration bietet eine strukturierte Methode zum Anordnen dieser Funktionen innerhalb des Schaltanlagensystems.
Hauptvorteile der ausfahrbaren Architektur
- Flexible Schaltungsorganisation:Funktionseinheiten können entsprechend dem Verteilungsdesign angeordnet werden.
- Hohe Schaltungsdichte:Mehrere elektrische Funktionen können in einer koordinierten Anordnung organisiert werden.
- Wartungskomfort:Durch die ausfahrbare Struktur kann der Zugang zu einzelnen Funktionseinheiten im Servicefall vereinfacht werden.
- Anwendungsflexibilität:Die Architektur eignet sich für verteilungs-, motorsteuerungs- und automatisierungsorientierte Projekte.
- Systemerweiterung:Die strukturierte Konfiguration kann an projektspezifische Schaltungsanforderungen angepasst werden.
Bei Anlagen mit zahlreichen Einspeisungen und kontinuierlichen Produktionsanforderungen können diese Eigenschaften dazu führen, dass ausfahrbare Schaltanlagen bei der Planung elektrischer Anlagen eine wichtige Rolle spielen.
Was sind die wichtigsten technischen Parameter?
Technische Spezifikationen sollten immer anhand des endgültigen Projektentwurfs, des Stromlastplans und der geltenden Normen bestätigt werden. Die folgenden Parameter fassen die wichtigsten Spezifikationen zusammen, die für das GCS-System bereitgestellt werden.
| Parameter | Spezifikation |
|---|---|
| Nennspannung des Hauptstromkreises | 380V / 400V / 660V Wechselstrom |
| Nennfrequenz | 50Hz / 60Hz |
| Bemessungsisolationsspannung | 690V / 1000V |
| Nennstrom der horizontalen Sammelschiene | Bis zu 4000A |
| Nennstrom der vertikalen Sammelschiene | 1000A |
| Sammelschienen-Kurzzeitfestigkeit | 50kA / 80kA, 0,1s |
| Sammelschienen-Spitzenstromfestigkeit | 105kA / 176kA |
| Netzfrequenz-Prüfspannung des Hauptstromkreises | 2500V / 1 Min |
| Hilfsstrom-Frequenz-Prüfspannung | 1760V / 1 Min |
| Schutzstufe | IP30 / IP40 |
Diese Parameter zeigen, warum GCS im Allgemeinen für industrielle Niederspannungsanwendungen mit hoher Kapazität und nicht für die einfache Endbenutzerverteilung in Betracht gezogen wird. Die endgültige Konfiguration sollte entsprechend den Lasteigenschaften, Kurzschlussanforderungen, Umgebungsbedingungen und Projektspezifikationen ausgewählt werden.
Wo werden GCS-Schaltanlagen häufig verwendet?
GCS ist für Anwendungen konzipiert, bei denen die Stromverteilung mehrere Stromkreise, große Lasten und zentralisierte Steuerungsanforderungen umfasst. Sein Anwendungsbereich umfasst mehrere anspruchsvolle industrielle und gewerbliche Umgebungen.
Kraftwerke
In Stromerzeugungsanlagen kann GCS in Niederspannungs-Hilfsstromversorgungssystemen verwendet werden, um Strom an Hilfsgeräte, Motoren und andere Niederspannungslasten zu verteilen.
Petrochemische Anlagen
Petrochemische Anlagen arbeiten oft im Dauerbetrieb und sind stark auf automatisierte Anlagen angewiesen. GCS kann die Niederspannungsverteilung und die zentrale Motorsteuerung für Pumpen, Lüfter, Kompressoren und zugehörige Produktionsanlagen unterstützen.
Metallurgie und Schwerindustrie
Große Produktionslinien können mehrere leistungsstarke Motorkreise und Zuleitungen erfordern. GCS bietet eine strukturierte Plattform für die Organisation dieser Schaltkreise und unterstützt gleichzeitig die zentrale Steuerung und den Schutz.
Textilherstellung
Textilfabriken können zahlreiche elektrisch angetriebene Maschinen enthalten, die in koordinierten Produktionsprozessen arbeiten. Ein zentralisiertes Niederspannungsschaltanlagensystem kann bei der Organisation von Verteilungs- und Motorsteuerkreisen helfen.
Hochhäuser
Große Gebäude erfordern möglicherweise auch eine zentrale Niederspannungsverteilung für Beleuchtung, Geräte und andere elektrische Verbraucher. GCS kann in Betracht gezogen werden, wenn das Verteilungssystem eine höhere Kapazität und mehrere koordinierte Stromkreise erfordert.
Wie schneidet GCS im Vergleich zu GCK-Schaltanlagen ab?
GCS und GCK sind beide mit ausfahrbaren Niederspannungs-Schaltanlagenanwendungen verbunden, aber die Projektanforderungen sollten bestimmen, welche Architektur geeignet ist. GCK wird üblicherweise mit industrieller Niederspannungsverteilung und Motorsteuerung in Verbindung gebracht, während GCS auf Anwendungen mit hoher Kapazität, hoher Dichte und hoher Automatisierung ausgerichtet ist.
| Rücksichtnahme | GCS | GCK |
|---|---|---|
| Typische Anwendung | Großvertriebs- und automatisierungsorientierte Systeme | Industrielle Verteilung und Motorsteuerung |
| Architektur | Ausziehbare Funktionseinheiten | Ausziehbare Funktionseinheiten |
| Systemkapazität | Bis zu 4000 A Nennstromkonfiguration | Ausgewählt entsprechend der Projektkonfiguration |
| Motorsteuerung | Unterstützt | Gemeinsame Anwendung |
| Automatisierungsintegration | Geeignet für die SPS- und Überwachungssystemintegration | Hängt von der Projektkonfiguration ab |
| Blindleistungskompensation | Je nach Design einbaubar | Projektabhängig |
Der Vergleich sollte nicht als universelle Regel für die Geräteauswahl betrachtet werden. Elektroingenieure sollten das vollständige Lastprofil, die Schaltungsanordnung, die Automatisierungsanforderungen, die Installationsbedingungen und die geltenden Normen bewerten, bevor sie sich für eine Schaltanlagenarchitektur entscheiden.
Wie sollten Sie ein GCS-Schaltanlagensystem auswählen?
Die Auswahl einer geeigneten GCS-Konfiguration erfordert mehr als die Überprüfung des Nennstroms. Ein ordnungsgemäß konstruiertes System sollte die Schaltanlage an die gesamte elektrische Verteilungsarchitektur anpassen.
1. Bestimmen Sie die Systemspannung
Bestätigen Sie, ob das Projekt mit 380 V, 400 V oder 660 V betrieben wird, und überprüfen Sie die erforderliche Frequenz, den Isolationsgrad und andere elektrische Eigenschaften.
2. Berechnen Sie die Last und den Strom
Analysieren Sie Eingangsstrom, Einspeiselasten, Motorlasten und zukünftige Kapazitätsanforderungen. Die Nennwerte der Sammelschiene und der Funktionseinheiten sollten entsprechend der tatsächlichen Elektrokonstruktion ausgewählt werden.
3. Definieren Sie die Anzahl der Stromkreise
Listen Sie Einspeisungen, Abgänge, Motorsteuerkreise, Hilfsstromkreise und andere funktionale Anforderungen auf, bevor Sie die Schrankanordnung abschließen.
4. Bewerten Sie die Automatisierungsanforderungen
Wenn die Anlage SPS, Industriecomputer oder Überwachungssysteme verwendet, definieren Sie die erforderlichen Mess-, Schutz-, Steuerungs- und Kommunikationsschnittstellen während der Entwurfsphase der Schaltanlage.
5. Berücksichtigen Sie die Wartungsanforderungen
Bei Anlagen zur kontinuierlichen Produktion können die Zugänglichkeit für Wartungsarbeiten und die Organisation der Funktionseinheiten wichtige Faktoren bei der Bestimmung der geeigneten ausfahrbaren Konfiguration sein.
- Nennspannung und -frequenz
- Gesamt- und Einzelstromkreis
- Anforderungen an die Kurzschlussfestigkeit
- Anzahl und Art der Funktionseinheiten
- Anforderungen an die Motorsteuerung
- Anforderungen an die reaktive Kompensation
- Automatisierungs- und Kommunikationsschnittstellen
- Schrankabmessungen und Einbauraum
- Umwelt- und Schutzanforderungen
Wie unterstützt HAGOE Qualität und Compliance?
Bei industriellen Schaltanlagen ist die Fertigungsqualität eng mit elektrischer Sicherheit, Zuverlässigkeit und langfristiger Betriebsleistung verbunden. HAGOE gibt an, dass seine Produktion nach den Managementsystemen ISO9001, ISO14001 und ISO45001 arbeitet und während der gesamten Produktion elektrischer Geräte eine prozessbasierte Qualitätskontrolle anwendet.
Zu den Qualitätskontrollaktivitäten für GCS gehören Komponentenverifizierung, Schrankherstellung, Sammelschieneninspektion, Funktionseinheitenmontage, sekundäre Kontrollinspektion und vollständige Schrankprüfung.
| Qualitätskontrollphase | Hauptfokus |
|---|---|
| Komponentenüberprüfung | Modell, Nennleistung und Kompatibilität elektrischer Komponenten |
| Schrankherstellung | Laserschneiden, CNC-Biegung und Montagegenauigkeit |
| Sammelschieneninspektion | Sammelschienenspezifikation, Anschlüsse, Installation und Isolierung |
| Funktionsprüfung der Einheit | Mechanischer Aufbau, Montage und elektrische Anschlüsse |
| Sekundäre Kontrollinspektion | Steuerleitungen, Klemmen, Mess- und Signalkreise |
| Komplette Schrankprüfung | Inspektion vor der Auslieferung und Prüfung der elektrischen Leistung |
Das GCS-System wurde unter Bezugnahme auf die geltenden Normen für Niederspannungsschaltanlagen und -steuergeräte entwickelt, darunter IEC 439-1, GB/T 7251, ZBK 36001 und GB/T 7251.12-2013. Die genauen Standards, Komponentenauswahl und Testanforderungen sollten entsprechend dem Zielmarkt und der Projektspezifikation bestätigt werden.
Weitere Informationen zu HAGOE'sNiederspannungs-SchaltanlagenlösungenKäufer können die Produktpalette überprüfen und verschiedene Schrankkonfigurationen entsprechend ihren Anwendungsanforderungen vergleichen.
Häufig gestellte Fragen
Wofür werden GCS-Niederspannungsschaltanlagen hauptsächlich verwendet?
GCS wird hauptsächlich für die Niederspannungs-Stromverteilung, die zentrale Motorsteuerung und die Blindleistungskompensation in großen industriellen und kommerziellen elektrischen Systemen verwendet. Typische Anwendungen sind Kraftwerke, petrochemische Anlagen, Metallurgie, Textilfabriken und Hochhäuser.
Was ist der maximale Nennstrom von GCS?
Das GCS-System kann für einen Nennstrom von bis zu 4000 A konfiguriert werden. Der endgültige Nennstrom hängt vom Eingangsstromkreis, der Sammelschienenkonstruktion, der Einspeisekonfiguration und den allgemeinen Projektanforderungen ab.
Welche Spannungswerte sind für GCS verfügbar?
GCS ist für Niederspannungs-Wechselstromsysteme mit 380 V, 400 V und 660 V und Nennfrequenzen von 50 Hz oder 60 Hz konzipiert.
Kann GCS zur zentralen Motorsteuerung verwendet werden?
Ja. GCS kann motorsteuerungsbezogene Funktionseinheiten zur zentralen Verteilung, Steuerung und zum Schutz von Industriemotoren wie Pumpen, Lüftern und Kompressoren integrieren.
Kann die Blindleistungskompensation in GCS integriert werden?
Ja. Die Blindleistungskompensation kann entsprechend den elektrischen Design- und Leistungsfaktormanagementanforderungen des Projekts integriert werden.
Kann GCS in SPS- oder industrielle Steuerungssysteme integriert werden?
Ja. Abhängig von der Projektkonfiguration kann GCS Mess-, Schutz- und Steuerungskomponenten integrieren und mit SPS, Überwachungscomputern und anderen industriellen Automatisierungssystemen kommunizieren.
