Da 5G-Netze in Richtung höherer Kapazität, größerer Abdeckung und stärker verteilter Infrastruktur expandieren, ist zuverlässige Stromversorgung zu einem entscheidenden Bestandteil der Leistung von Telekommunikationsstandorten geworden. Der5GDC-Stromversorgungspanel für den AußenbereichausHAGOEwurde entwickelt, um eine integrierte Stromversorgungslösung für den Außenbereich bereitzustellen, die Gleichstromumwandlung, AC/DC-Verteilung, Batteriemanagement, Überwachung, Wärmemanagement und Schutz in einem Schrank vereint.
Ein moderner Telekommunikationsstandort benötigt mehr als einen herkömmlichen Stromverteilerschrank. 5G-Geräte für den Außenbereich müssen kontinuierlich funktionieren und dabei Temperaturschwankungen, Feuchtigkeit, Staub, Blitzüberspannungen, Batteriealterung, begrenztem Installationsraum und Fernwartungsanforderungen ausgesetzt sein. Ein integriertes 5G-DC-Netzteil für den Außenbereich kann diese Herausforderungen bewältigen, indem es mehrere Energieverwaltungsfunktionen in einem koordinierten Outdoor-System kombiniert.
Die H5GY-Serie von HAGOE ist eine integrierte 48-V-DC-Stromversorgungslösung für den Außenbereich, die für 5G- und 4G-Basisstationen, FTTx-Netzwerke, Datenkommunikationsgeräte, Zugangsnetzwerke und unbeaufsichtigte Telekommunikationsstandorte entwickelt wurde. Das System unterstützt 200-A- und 300-A-Konfigurationen, IP55-Schrankschutz, mehrere Kommunikationsschnittstellen, Batteriemanagement, Überwachung und anpassbare Verteilungsanordnungen.
Die 5G-Infrastruktur ist auf eine große Anzahl von Kommunikationsstandorten angewiesen, die über Städte, Industriegebiete, Verkehrsnetze, Gewerbegebiete und abgelegene Standorte verteilt sind. Im Gegensatz zu Technikräumen in Innenräumen sind Telekommunikationsstandorte im Freien direkten Umgebungsbedingungen ausgesetzt, die sich auf die elektrische Ausrüstung und die Batterieleistung auswirken können.
Eine zuverlässige Stromversorgungsarchitektur für den Außenbereich muss daher mehrere Herausforderungen gleichzeitig bewältigen:
Aus diesen Gründen kann ein integrierter Stromschrank praktischer sein als die Montage mehrerer unabhängiger Energieverwaltungskomponenten an jedem Telekommunikationsstandort.

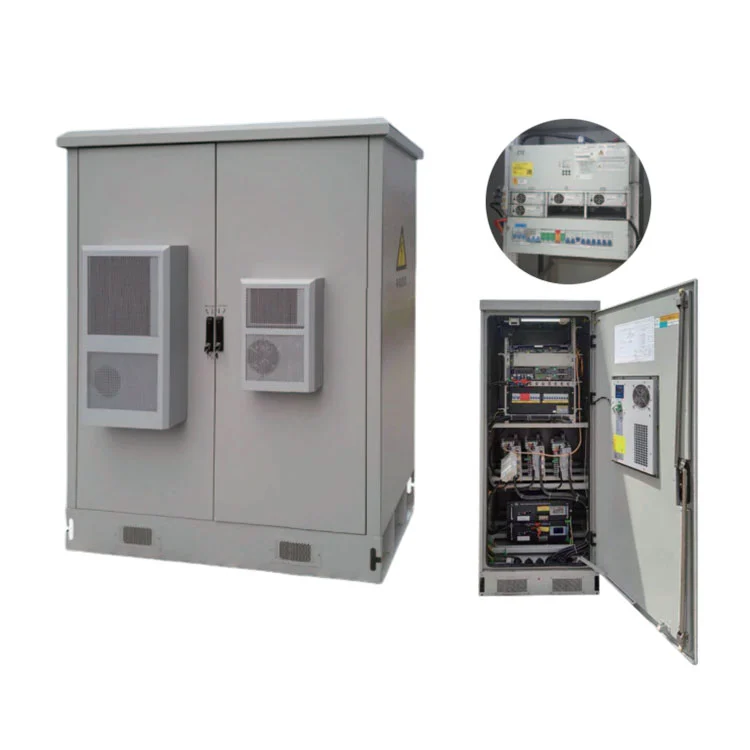

Ein 5G Outdoor DC Power Supply Panel ist ein Telekommunikations-Stromversorgungssystem für den Außenbereich, das für die Bereitstellung, Verteilung, Überwachung und den Schutz von Gleichstrom für Kommunikationsgeräte konzipiert ist. Abhängig von der Projektkonfiguration kann der Schrank AC/DC-Verteilung, Gleichrichtermodule, Batteriesysteme, Überwachungsfunktionen, Wärmemanagement und Überspannungsschutz kombinieren.
Die HAGOE H5GY-Serie verwendet eine integrierte Schrankarchitektur, die für 5G- und 4G-Kommunikationsstandorte gedacht ist. Seine 48-V-DC-Stromversorgungsarchitektur kann entsprechend den tatsächlichen Anforderungen von Telekommunikationsgeräten konfiguriert werden, anstatt sich auf eine einzige feste Konfiguration zu verlassen.
Dieser Ansatz ist besonders nützlich für Telekommunikationsunternehmen, EPC-Unternehmen, Händler und Systemintegratoren, die Stromkapazität, Backup-Anforderungen, Schrankabmessungen, Umgebungsbedingungen und Fernüberwachungsanforderungen in Einklang bringen müssen.
Anstatt separate Schränke für jede Energieverwaltungsfunktion zu installieren, kann ein integriertes Outdoor-System wichtige Komponenten in einem koordinierten Gehäuse zusammenführen. Dies kann die Installation vereinfachen, die Raumnutzung verbessern und die Wartung auf Standortebene einfacher machen.
Telekommunikationsgeräte basieren üblicherweise auf Gleichstromarchitekturen, weshalb eine stabile Gleichstromausgabe ein wesentlicher Gesichtspunkt für Basisstationen und Kommunikationsknoten ist. Die H5GY-Serie kann je nach Projektanforderungen 48-V-DC-Stromversorgungskomponenten, Gleichrichtermodule, AC/DC-Verteilung, Batteriesysteme und Überwachungsmodule integrieren.
Telekommunikationsschränke im Freien müssen anders gestaltet sein als Schalttafeln im Innenbereich. Die H5GY-Serie bietet eine IP55-Gehäusekonfiguration für den Außenbereich, um interne elektrische Komponenten vor üblichen Umwelteinflüssen zu schützen.
Durch die Batteriesicherung können Telekommunikationsgeräte bei ausgewählten Stromunterbrechungen weiter betrieben werden. Die integrierte Überwachungsarchitektur kann die Berechnung der Batteriekapazität, Temperaturkompensation, Online-Batterietests, automatische Spannungsregelung und Strombegrenzung unterstützen.
Das Wärmemanagement ist wichtig, da Leistungselektronik und Batterien möglicherweise unterschiedlich auf die Temperatur reagieren. Die H5GY-Serie verwendet eine Luftkanal-Isolierungstechnologie zwischen dem Gerätefach und dem Batteriefach, um die Auswirkungen der von der Leistungselektronik erzeugten Wärme auf den Batteriebereich zu reduzieren.
Moderne Telekommunikationsbetreiber benötigen zunehmend Fernzugriff auf Informationen zum Energiesystem. Abhängig von der gewählten Konfiguration unterstützt das System RS232-, RS485-, TCP/IP-, RJ45- und Trockenkontakt-Kommunikationsschnittstellen. Optional können auch die Kommunikationsprotokolle CDT, Modbus und IEC 61850 konfiguriert werden.
Das System kann mit einem Speicher mit großer Kapazität konfiguriert werden, der mehr als 500.000 historische Fehler- und Betriebsaufzeichnungen speichern kann. Dies kann nützliche Informationen für die Wartungsanalyse und Fehlerbehebung liefern.
Die Auswahl eines Telekommunikations-Stromschranks sollte auf tatsächlichen Lastberechnungen und Standortanforderungen basieren und nicht nur auf der Schrankkapazität. Die folgenden Spezifikationen veranschaulichen die konfigurierbare Architektur, die für das HAGOE-System verfügbar ist.
| Konfigurationselement | Technischer Parameter | Konfiguration |
|---|---|---|
| Systemtyp | Integriertes Gleichstrom-Stromversorgungssystem für den Außenbereich | Standardarchitektur |
| Kapazitätsoptionen | 200A / 300A | Projektabhängig |
| Schutz im Freien | IP55 | Standard-Schrankschutz |
| Eingangsspannung | Wechselstrom 380 V ±20 % | Standard |
| Nennfrequenz | 50 Hz ±10 % | Standard |
| Kommunikation | RS232 / RS485 / TCP/IP / Trockenkontakt | Konfigurierbar |
| Lademodule | 10A, 20A, 30A oder andere spezifizierte Konfigurationen | Erforderlich |
| Batterieinspektion | Bis zu 4 Module | Erforderlich |
| Batterieüberwachung | Bis zu 32 Module | Optional |
| Wechselrichtermodul | 1K / 2K / 3K / 5K | Optional |
| Schrankgröße | 800 × 600 × 2260 mm oder 2360 mm | Anpassbar |
Die endgültige Gleichrichteranzahl, die Batteriekapazität, die Anordnung der Leistungsschalter, die Eingangs-/Ausgangskonfiguration und die Backup-Dauer sollten vor der Beschaffung durch Projektlastberechnungen bestätigt werden.
Die Hauptanwendung ist die Mobilfunkinfrastruktur im Freien. Ein zentraler Gleichstrom-Außenschrank kann Stromumwandlung, Batteriesicherung, Verteilung und Überwachung für Kommunikationsgeräte ermöglichen.
Glasfaserzugangsnetzwerke umfassen häufig zahlreiche verteilte Kommunikationsknoten. Ein integrierter Außenschrank kann Stromumwandlung, Notstromversorgung, Überwachung und Verteilung in einer kompakten Lösung kombinieren.
Kommunikations- und Zugangsgeräte, die eine zentrale Gleichstromquelle benötigen, können von Fernüberwachung, Batteriemanagement und konfigurierbarer Verteilung profitieren.
Die häufige Inspektion abgelegener Standorte kann schwierig und kostspielig sein. Außenschutz, Umgebungsüberwachung, Batteriemanagement und Fernkommunikation tragen dazu bei, die Abhängigkeit von kontinuierlicher manueller Inspektion zu verringern.
Wenn bestehende 3G- oder 4G-Standorte auf 5G aufgerüstet werden, muss das Stromversorgungssystem möglicherweise höheren oder anderen Lastanforderungen gerecht werden. Ein konfigurierbarer DC-Stromschrank ermöglicht es Ingenieuren, das neue Lastprofil, die Batterieanforderungen und die Verteilungsanordnung gemeinsam zu bewerten.
Für Telekommunikationsbetreiber, EPC-Auftragnehmer und Systemintegratoren erfordert die Auswahl des richtigen Systems mehr als nur den Vergleich der Nennstromstärke. Vor der Auftragserteilung sollten fünf Schlüsselfaktoren bewertet werden.
Bestimmen Sie die Dauerbetriebslast und berücksichtigen Sie zukünftige Erweiterungen. Dies hilft festzustellen, ob eine 200-A-, 300-A- oder eine andere Konfiguration geeignet ist.
Die Batteriekapazität sollte entsprechend der tatsächlichen Last, der erforderlichen Backup-Dauer, den Batterieeigenschaften und den örtlichen Betriebsbedingungen berechnet werden.
Identifizieren Sie die erforderliche Anzahl von Wechselstrom- und Gleichstromkreisen, Leistungsschalterpositionen, Eingangs-/Ausgangsgruppen und Anforderungen an die abgestufte Abschaltung.
Bestätigen Sie, ob die vorhandene Site-Management-Plattform TCP/IP, RS485, RS232, Trockenkontakte, Modbus oder eine andere Kommunikationsmethode erfordert.
Bei der Systemauswahl sollten Umgebungstemperatur, Luftfeuchtigkeit, Sonneneinstrahlung, Installationsort, Belüftung und Wartungszugänglichkeit berücksichtigt werden.
Ein projektbasierter Auswahlprozess kann dazu beitragen, sowohl zu kleine Systeme als auch unnötige Gerätekapazitäten zu vermeiden und so den Gesamtwert der Investition zu verbessern.
HAGOE Electric Technology Co., Ltd. ist seit 2008 in der Herstellung elektrischer Geräte tätig. Die Produktpalette umfasst Gleichstromsysteme, USV/EPS, Stromverteilung, Automatisierungssteuerung, elektrische Geräte für neue Energien und zugehörige intelligente Stromversorgungssysteme.
Für internationale Käufer, die nach einem chinesischen Hersteller oder Lieferanten suchen, kann das fabrikbasierte Engineering-Modell des Unternehmens einen stärker integrierten Beschaffungsprozess bieten, der technische Auswahl, Fertigung, Tests, Dokumentation und Exportunterstützung umfasst.
HAGOE integriert F&E-, Engineering-, Fertigungs-, Test- und Exportdienstleistungen. Zu den Produktionskapazitäten gehören die Herstellung von Schaltschränken, die elektrische Montage, die Integration von Überwachungssystemen, die Inbetriebnahme des Systems und die Endkontrolle.
Je nach anwendbarem Produkt- und Zertifizierungsumfang unterhält HAGOE die Managementsysteme ISO9001, ISO14001 und ISO45001 und verfügt über Zertifizierungen wie CCC, CE, CB und RoHS. Das Unternehmen meldet außerdem mehr als 34 nationale Patente.
Für Telekommunikations-EPC-Auftragnehmer, Distributoren und Systemintegratoren kann HAGOE technische Auswahl, kundenspezifisches Lösungsdesign, Angebotserstellung, Produktionsverfolgung, Inspektionsdokumentation, Logistikkoordination und Ferninbetriebnahme unterstützen.
Ja. Telekommunikationsprojekte unterscheiden sich oft in den Schrankabmessungen, Lastanforderungen, Batteriekapazität, Kommunikationsprotokollen, Verteilungsarchitektur und Umgebungsbedingungen. Ein standardisierter Schrank kann daher vor dem Einsatz technische Anpassungen erfordern.
Die H5GY-Serie kann an projektspezifische Anforderungen angepasst werden, darunter:
HAGOE bietet auch OEM- und ODM-Dienstleistungen für internationale Kunden an und ermöglicht es Telekommunikationsunternehmen und Systemintegratoren, einen Schaltschrank entsprechend ihren Projektspezifikationen zu entwickeln, anstatt ihr Projekt an eine starre Standardkonfiguration anzupassen.
Es wird zur Bereitstellung, Verteilung, Überwachung und zum Schutz von Gleichstrom für Telekommunikationsinfrastruktur im Freien wie 5G- und 4G-Basisstationen, FTTx-Netzwerke, Zugangsnetzwerke und Datenkommunikationsgeräte verwendet.
Die HAGOE H5GY-Serie unterstützt 200-A- und 300-A-Konfigurationen. Die endgültige Kapazität sollte entsprechend der tatsächlichen Gleichstromlast, zukünftigen Erweiterungsanforderungen und Batterie-Backup-Anforderungen ausgewählt werden.
Ja. Die Systemarchitektur unterstützt ein Batteriefach und Batteriemanagementfunktionen. Batterietyp, Kapazität und Menge sollten entsprechend der erforderlichen Backup-Zeit und Projektlast bestimmt werden.
Ja. Je nach Konfiguration kann das System TCP/IP-, RS485-, RS232-, RJ45- und Trockenkontaktschnittstellen unterstützen. Zusätzliche Kommunikationsprotokolle wie Modbus können ebenfalls konfiguriert werden.
Die H5GY-Serie verwendet eine IP55-Gehäuseschutzkonfiguration für den Außenbereich, wodurch das System die Umgebungsanforderungen von Telekommunikationsinstallationen im Freien erfüllt.
Ja. HAGOE unterstützt OEM- und ODM-Anpassungen in den Bereichen Schrankstruktur, elektrische Konfiguration, Überwachungsschnittstellen, Branding, Verpackung und zugehörige technische Dokumentation.
HAGOE bietet Installationsdokumentation in englischer Sprache, technische Fernberatung, Unterstützung bei der Inbetriebnahme, Betriebsschulung und Fehlerbehebung aus der Ferne. Die Unterstützung größerer Projekte kann je nach Projektbedarf koordiniert werden.
HAGOE ist ein Hersteller mit Sitz in Wenzhou, Zhejiang, China. Das 2008 gegründete Unternehmen integriert Forschung und Entwicklung, Fertigung, Prüfung, Vertrieb und Exportdienstleistungen.
Eine zuverlässige Energieinfrastruktur ist für die Aufrechterhaltung stabiler 5G-Kommunikationsdienste von grundlegender Bedeutung. Eine richtig konstruierte5G-DC-Stromversorgungspanel für den Außenbereichkann Stromumwandlung, -verteilung, Batterie-Backup, Überwachung, Umweltmanagement und Schutz in einer koordinierten Outdoor-Lösung kombinieren. Dieser integrierte Ansatz kann die Standortbereitstellung vereinfachen und gleichzeitig die Zuverlässigkeitsanforderungen moderner Telekommunikationsnetzwerke erfüllen.
Mit konfigurierbarer Kapazität, IP55-Außenschutz, Batteriemanagement, Fernkommunikation, anpassbarer Verteilung und projektorientiertem Engineering-Support bietet die H5GY-Serie von HAGOE eine praktische Option für Telekommunikationsbetreiber, EPC-Auftragnehmer, Händler und Systemintegratoren. Wenn Sie einen neuen 5G-Standort planen, ein bestehendes Telekommunikationsnetzwerk aufrüsten oder ein maßgeschneidertes Gleichstrom-Außenstromsystem von einem chinesischen Hersteller beziehen möchten,Kontaktieren Sie unsum Ihre Lastanforderungen, Batterie-Backup-Zeit, Schrankkonfiguration, Kommunikationsprotokoll und Projektspezifikationen mit dem HAGOE-Ingenieurteam zu besprechen.
