Wenn das Projekt eine alternative Quelle für Hilfslasten erfordert, kann das AC-Stromversorgungspanel mit zwei AC-Eingangsquellen konfiguriert werden. Je nach Steuerungsschema kann zwischen automatischer oder manueller Übertragung gewählt werden, wobei bei Bedarf eine mechanische und elektrische Verriegelung eingebaut ist, um einen ungeeigneten gleichzeitigen Schließzustand zu verhindern. Die Übertragungslogik, die Eingangsleistung und die Steuerungsanordnung werden gemäß den elektrischen Zeichnungen und Lastanforderungen des Projekts bestätigt.
Der Abgangsabschnitt kann mit Leistungsschaltern ausgestattet werden, die je nach Lastcharakteristik und Schutzanforderungen ausgewählt werden. Dies ermöglicht einen separaten Abzweigschutz für Hilfslasten wie Schutzausrüstung, Automatisierungssysteme, Kommunikationsausrüstung und Beleuchtung. Die Eingangskapazität, die Bemessungsleistung des Leistungsschalters, die Anzahl der Ausgangsstromkreise und das Ausschaltvermögen sollten entsprechend dem Lastplan des Projekts und den verfügbaren Kurzschlussparametern ausgewählt werden, anstatt eine feste Konfiguration zu verwenden.
Abhängig von den Überwachungsanforderungen kann die HJP-Serie digitale Messgeräte zur Messung von dreiphasiger Spannung, Strom, Frequenz und Leistungsfaktor integrieren. Für Projekte, die eine Anbindung an ein Überwachungssystem erfordern,RS485- und MODBUS-Kommunikationkann mit kompatiblen Überwachungsgeräten konfiguriert werden. Die verfügbaren Kommunikationsfunktionen hängen vom ausgewählten Zähler und der gesamten Systemarchitektur ab.
Das Wechselstromverteilerfeld der HJP-Serie kann entsprechend dem elektrischen Entwurf des Projekts mit Überspannungsschutzgeräten, Alarmanzeigen und zugehörigen Schutzkomponenten konfiguriert werden. Die endgültige Schutzanordnung sollte auf der Grundlage der Systemspannung, der Erdungskonfiguration, der Lasteigenschaften und der geltenden lokalen Standards festgelegt werden, um die Kompatibilität zwischen den Schutzgeräten und dem elektrischen System sicherzustellen.
| Technischer Parameter | Spezifikation |
|---|---|
| Nennspannung | 380/220 VAC ±20 % |
| Nennfrequenz | 50 Hz / 60 Hz |
| Anzahl der AC-Eingangsleitungen | 1 oder 2 |
| Isolationsspannung | 1000 V |
| Bewerteter Kurzzeitstrom | >40 kA (RMS) |
| Bewerteter Spitzenstrom | 100 kA |
| Schutzgrad | IP30 oder höher |
| Panel-Struktur | Typ PK-10 |
| Schrankabmessungen (B × T × H) | 800 × 600 × 2260 mm oder 2360 mm |
Die Auswahl des AC-Stromversorgungspanels sollte auf der Anordnung der Eingangsversorgung, der Lastkapazität, den Ausgangsstromkreisen, den Schutzanforderungen und der Überwachungsarchitektur basieren. Für Hilfssysteme von Umspannwerken, die eine alternative Quelle benötigen, kann eine doppelte Einspeisung mit automatischer Umschaltung in Betracht gezogen werden.
Für die allgemeine industrielle Verteilung kann die Ein- und Ausgangskonfiguration entsprechend den angeschlossenen Lasten ausgewählt werden.
Vor der Angebotserstellung kann HAGOE das Angebot des Kunden prüfenÜbersichtsdiagramm, Lastplan, Nennspannung, Anordnung der Eingangsversorgung, Anzahl der Ausgangsstromkreise, Schrankabmessungen und Überwachungsanforderungenum die erforderliche Konfiguration festzulegen.
Die HJP-Serie ist für elektrische und industrielle Anwendungen konzipiert, die eine zusätzliche Wechselstromverteilung erfordern.
InUmspannwerke und KraftwerkeEs kann Stationsversorgungslasten einschließlich Schutz-, Automatisierungs-, Kommunikations-, Steuerungs- und Beleuchtungsausrüstung versorgen.
Inindustrielle ProduktionsanlagenEs kann in Kontrollräumen, MCC-Räumen und anderen Niederspannungs-Hilfsverteilungsbereichen eingesetzt werden.
FürEPC-Projekte im Ausland, Schrankkonstruktion, elektrische Komponenten und Überwachungsfunktionen können entsprechend den örtlichen elektrischen Anforderungen und genehmigten Projektzeichnungen angepasst werden.
China HAGOE Electric ist ein qualifizierter Lieferant der State Grid Corporation of China, China Southern Power Grid und Guangdong Power Grid. Die Produkte des Unternehmens haben die entsprechenden State Grid-Zertifizierungen bestanden und wurden im Rahmen von Ausschreibungsprojekten, die von Stromnetzsystemen organisiert wurden, erfolgreich ausgewählt. HAGOE Electric bietet hochwertige, stabile und zuverlässige Produkte für den Wiederaufbau, die Modernisierung und die Stromsicherheit des Stromnetzes.
HAGOE bietet projektbasierte Anpassung fürEPC-Auftragnehmer, Vertriebshändler in Übersee, Integratoren elektrischer Systeme und Industrieanwender. Abhängig von den bestätigten technischen Anforderungen kann die HJP-Serie in Bezug auf Schrankabmessungen, Eingangsanordnung, Ausgangsstromkreise, Leistungsschalter und Messgeräte, Überwachungsmodule, Kommunikationsschnittstellen, Sammelschienenkonfiguration, Kabeleinführung und OEM-Typenschilder angepasst werden.
Auch bei Auslandsprojekten übernimmt HAGOE die Koordinationtechnische Dokumentation, Exportverpackung, mehrsprachige Etikettierung und internationale Logistikunterstützungentsprechend dem vereinbarten Lieferumfang.

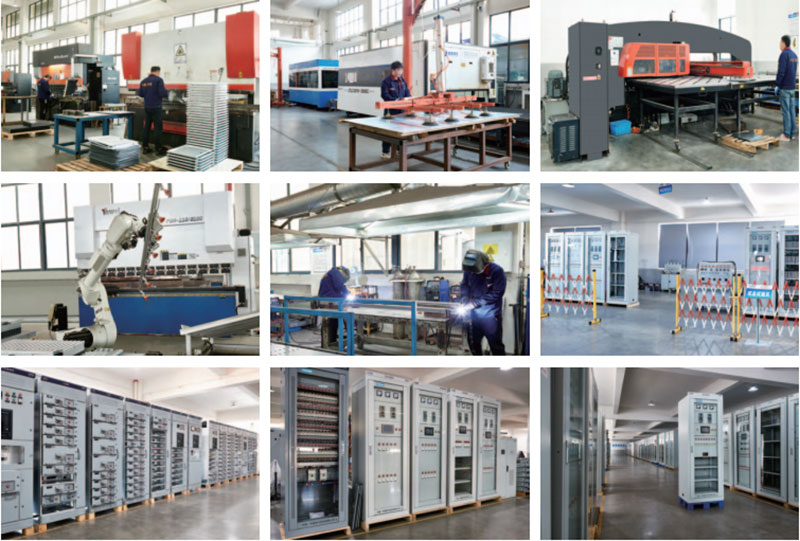

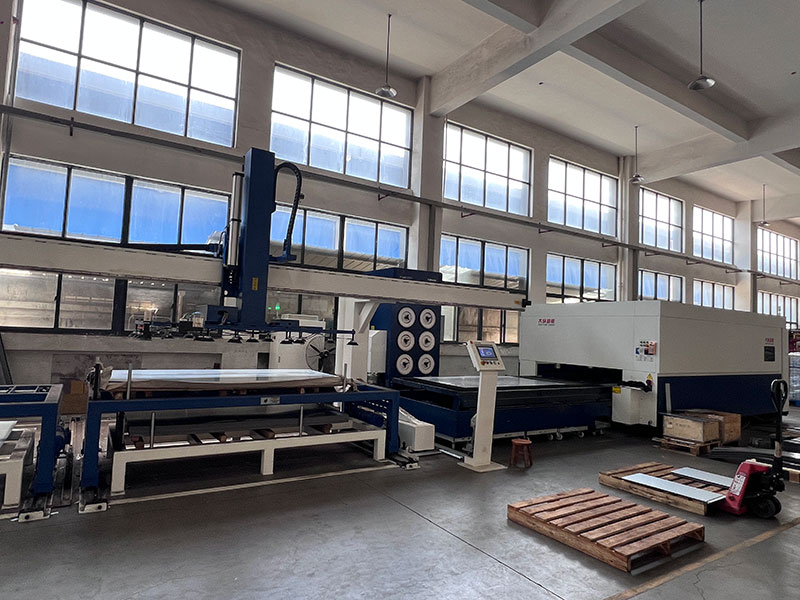

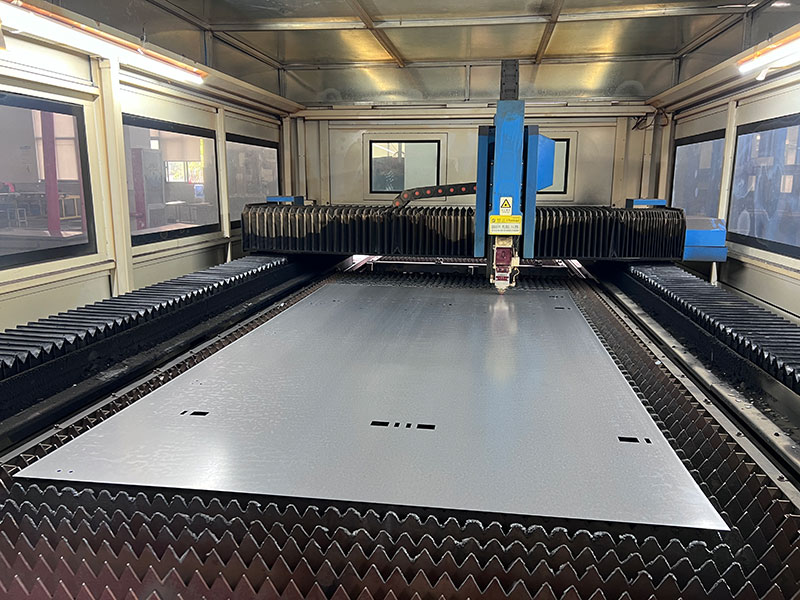

HAGOE integriert Forschung und Entwicklung, Blechfertigung, Elektromontage und Produkttests in sein Fertigungssystem. Die Produktionsbasis ist mit TRUMPF-Laserschneidmaschinen, AMADA-CNC-Biegemaschinen, CNC-Revolverstanzmaschinen und Präzisionsschermaschinen für die Herstellung von Schaltschränken ausgestattet. Zu den Montageprozessen gehören der Schrankbau, die Stromschienenverarbeitung, die elektrische Verkabelung und die Komponenteninstallation, gefolgt von entsprechenden elektrischen Leistungsprüfungen vor dem Versand.
Beim AC-Netzteilpanel der HJP-Serie konzentriert sich die Qualitätskontrolle auf den Schrankbau, Sammelschienen- und Verkabelungsarbeiten, Komponenteninstallation, Schutzfunktionen und elektrische Leistung. HAGOE betreibt außerdem intelligente Alterungstestsysteme, elektrische Leistungstestgeräte, EMV-Testsysteme, Hoch- und Niedertemperatur-Feucht-Wärme-Testkammern und IP-Testgeräte. Je nach Produkttyp und Projektanforderungen werden geeignete Prüfverfahren angewendet.
Die Fertigungsmanagementsysteme von HAGOE sind zertifiziertISO 9001:2015, ISO 14001:2015 und ISO 45001:2018. Das ISO 9001-Qualitätsmanagementsystem-Zertifikat istNr. 25023Q11776R1M, das ISO 14001-Umweltmanagementsystem-Zertifikat istNr. 25023E10877R1M, und das ISO 45001-Zertifikat für das Arbeitsschutz- und Gesundheitsmanagementsystem istNr. 25023S10745R1M.
Der zertifizierte Geltungsbereich umfasst Produkte wie DC-Stromversorgungsschränke, integrierte AC/DC-Stromversorgungssysteme, USV-Systeme, Schaltanlagen, SPS-Steuerschränke, Kommunikationsstromversorgungssysteme und Niederspannungs-Schaltanlagenbaugruppen.
Für bestimmte HJP-Konfigurationen gilt die entsprechende Dokumentation wie zCCC-, CE-, CB-, RoHS- oder Produkttestberichtekann entsprechend der tatsächlichen Konfiguration und den Anforderungen des Zielmarktes bereitgestellt werden.
HAGOE bereitet die Exportverpackung entsprechend den Schrankabmessungen, der Transportmethode und den Anforderungen des Bestimmungsorts vor. Der Standardschutz kann Stretchfolie, Eckenschutz und Holzkisten umfassen, wobei die endgültige Verpackungsstruktur gemäß der Bestellung und den Versandbedingungen bestätigt wird.
Bestellungen aus dem Ausland können unter geliefert werdenFOB- oder CIF-Bedingungen, zusammen mit Exportdokumenten, technischen Handbüchern, Schaltplänen und mehrsprachigen Produktetiketten. Für Projekte, die eine Montage im Ausland erfordern, kann auch eine Teillieferung von CKD diskutiert werden, sofern der technische Umfang dies zulässt.
Die endgültige Vorlaufzeit sollte später bestätigt werdenZeichnungen, technische Spezifikationen, Komponentenkonfiguration und Bestellmengesind abgeschlossen.
HAGOE Electric Technology Co., Ltd. wurde in gegründet2008und hat langfristige Fähigkeiten in der Forschung und Entwicklung sowie in der Herstellung von Stromversorgungssystemen, Niederspannungsverteilungsgeräten, industriellen Automatisierungsgeräten und Elektroprodukten für neue Energien entwickelt.
Das Unternehmen hält34 autorisierte nationale Patente, betreibt Produktionsanlagen, darunter TRUMPF-Laserschneid- und AMADA-CNC-Biegemaschinen, und unterhält Testkapazitäten für elektrische Leistung, EMV, Alterung, Umgebungsbedingungen und IP-Schutz.
Seine Managementsysteme sind zertifiziertISO 9001, ISO 14001 und ISO 45001, während seine Produkte und Dienstleistungen Kunden in China und erreichenmehr als 30 Länder und RegionenÜbersee.
Für EPC-Auftragnehmer, Händler und Industrieanwender, die AC-Stromversorgungspanels der HJP-Serie beziehen, kann HAGOE eine integrierte Abdeckung des Lieferprozesses anbietentechnische Konfiguration, Produktanpassung, Herstellung, Qualitätsprüfung und Exportlieferung.
Produktspezifische Leistung, Zertifizierung und Projektreferenzen können anhand der tatsächlichen Konfiguration und der unterstützenden technischen Dokumentation überprüft werden.

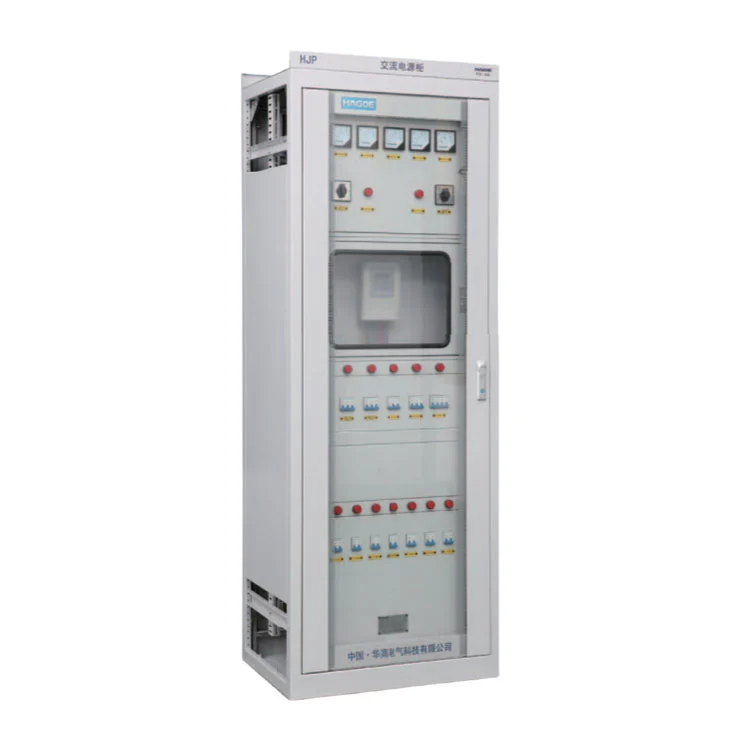

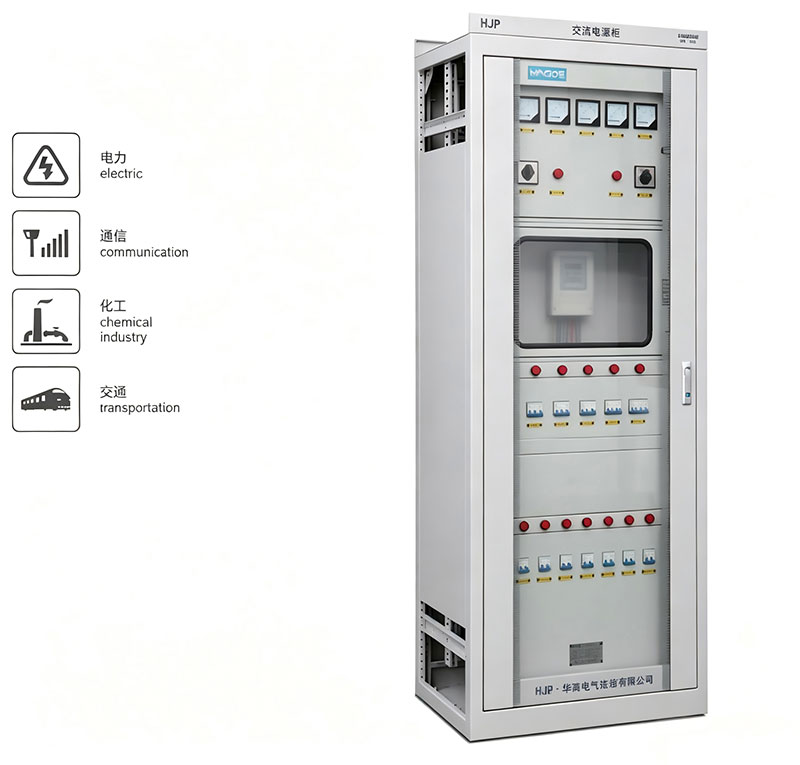

Das AC-Netzteilpanel der HJP-Serie ist für konzipiertHilfs-Wechselstromverteilungin Umspannwerken, Kraftwerken, Industrieanlagen, Kontrollräumen und anderer elektrischer Infrastruktur. Es kann Relaisschutz, Automatisierung, Kommunikation, Beleuchtung und andere Stationsdienstlasten mit Strom versorgen.
Ja. Die HJP-Serie kann mit konfiguriert werdenDuale AC-Eingangsversorgungfür Anwendungen, die eine alternative Stromquelle erfordern. Die automatische oder manuelle Übertragung kann entsprechend dem elektrischen Schema des Projekts ausgewählt werden, wobei die Übertragungslogik während des technischen Entwurfs bestätigt wird.
Die Standardkonfiguration ist für ausgelegtWechselstrom 380 V/220 V, 50 HzNiederspannungsanlagen. A60-Hz-Konfigurationkönnen je nach Projektanforderungen und den ausgewählten Elektrokomponenten ebenfalls bereitgestellt werden.
Ja. HAGOE bietet projektbasierte Anpassung fürEPC-Auftragnehmer, Händler, Systemintegratoren und industrielle Anwender. Schrankabmessungen, Eingangsversorgungsanordnungen, Ausgangsstromkreise, Leistungsschalter, Messgeräte, Überwachungsmodule, Kommunikationsschnittstellen, Kabeleinführung, Sammelschienenkonfiguration und OEM-Typenschilder können entsprechend den genehmigten technischen Anforderungen angepasst werden.
Das Panel kann mit digitalen Überwachungsgeräten konfiguriert werdenSpannung, Strom, Frequenz und Leistungsfaktor. Wo erforderlich,RS485/MODBUS-Kommunikationkann zur Verbindung mit einem Überwachungssystem integriert werden. Die endgültige Kommunikationskonfiguration hängt von der ausgewählten Überwachungsausrüstung und der Systemarchitektur ab.
Für eine genaue Konfiguration und ein genaues Angebot sollten Kunden Folgendes bereitstellenÜbersichtsdiagramm, Lastplan, Nennspannung, Anordnung der Eingangsstromkreise, Anzahl der Ausgangsstromkreise, Schrankabmessungen, Überwachungsanforderungen, geltende Normen und Bestellmenge. Für EPC-Projekte sind die genehmigten Elektrozeichnungen und technischen Spezifikationen besonders nützlich.
Ja. Abhängig vom Projektumfang kann HAGOE bereitstellenProduktspezifikationen, Schaltpläne, technische Handbücher, Inspektionsprotokolle, Testdokumentationen und Exportdokumente. Das Dokumentationspaket kann vor der Produktion bestätigt werden.
Die Fertigungsmanagementsysteme von HAGOE sind zertifiziertISO 9001:2015, ISO 14001:2015 und ISO 45001:2018. Je nach tatsächlicher Produktkonfiguration und Zielmarkt anwendbarCCC-, CE-, CB-, RoHS- oder Produkttestdokumentationkönnen bei Verfügbarkeit ebenfalls zur Verfügung gestellt werden.
Ja. HAGOE unterstützt EPC-Projekte im Ausland mittechnische Konfiguration, OEM-Anpassung, Fertigung, Qualitätsdokumentation, Exportverpackung, Logistikkoordination und technischer Support. Den Unternehmensunterlagen zufolge wurden die Produkte und Dienstleistungen von HAGOE erweitertmehr als 30 Länder und Regionen.
HAGOE integriert Blechfertigung, Elektromontage und Produktprüfung in sein Fertigungssystem. Zu den Produktionsanlagen gehörenLaserschneidmaschinen von TRUMPF, CNC-Biegemaschinen von AMADA, CNC-Revolverstanzmaschinen und elektrische Leistungsprüfgeräte. Die Qualitätskontrolle umfasst den Schaltschrankbau, die Komponenteninstallation, die Verkabelung, die Sammelschienenarbeiten, Schutzfunktionen und die entsprechenden elektrischen Leistungstests.
Ja. HAGOE kann unterstützenOEM-Branding und projektspezifische Konfigurationen, einschließlich Typenschildern, Produktetiketten, Dokumentation, Schrankspezifikationen und ausgewählten elektrischen Komponenten. OEM-Anforderungen sollten vor der Produktion zusammen mit der technischen Spezifikation bestätigt werden.
Die Produktionsvorlaufzeit hängt von derSchrankanzahl, elektrische Konfiguration, Komponentenauswahl, kundenspezifische Anforderungen und Zeichnungsfreigabe. Ein bestätigter Lieferplan kann bereitgestellt werden, nachdem die technische Spezifikation, die Zeichnungen und die Bestellung abgeschlossen sind.
