HAGOE XL-21AC Panel Box ist eine Niederspannungs-Wechselstrom-Verteilungslösung für Industrie-, Gewerbe- und Infrastrukturanwendungen. Mit kaltgewalztem Stahlgehäuse, Kupfersammelschiene und modularen Komponenten kann es für EPC-Projekte, Fabriken, Telekommunikationsstationen und Systeme für erneuerbare Energien angepasst werden.

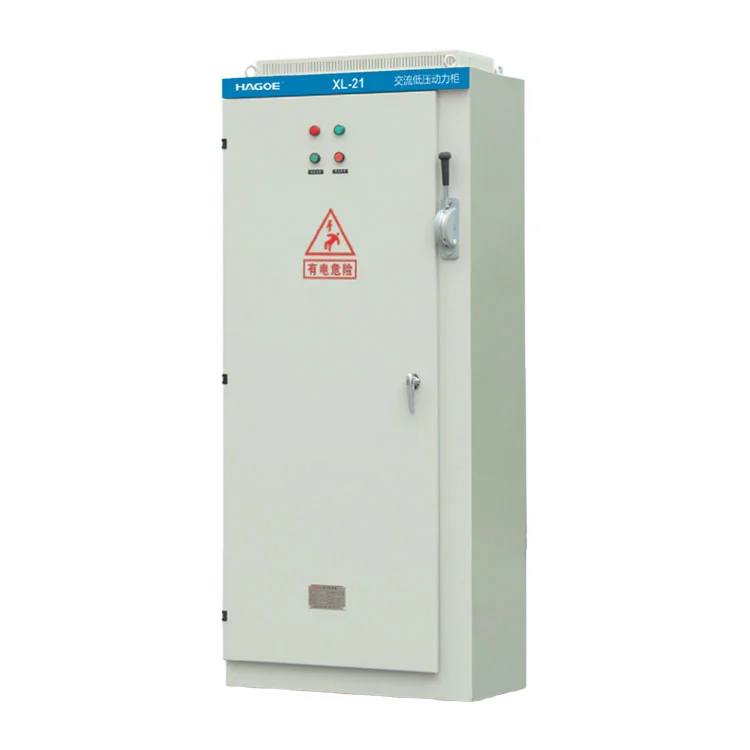

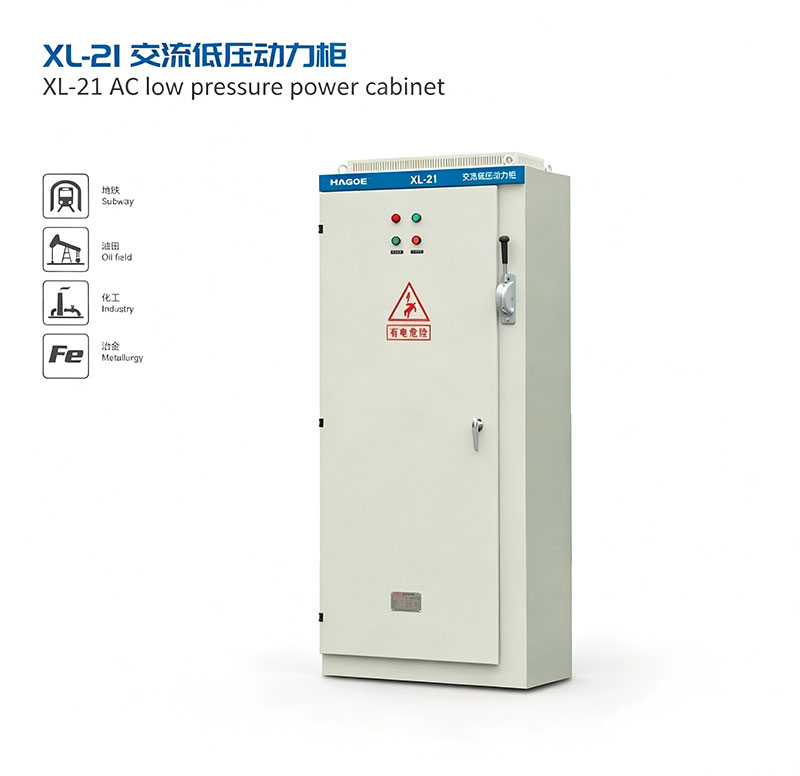

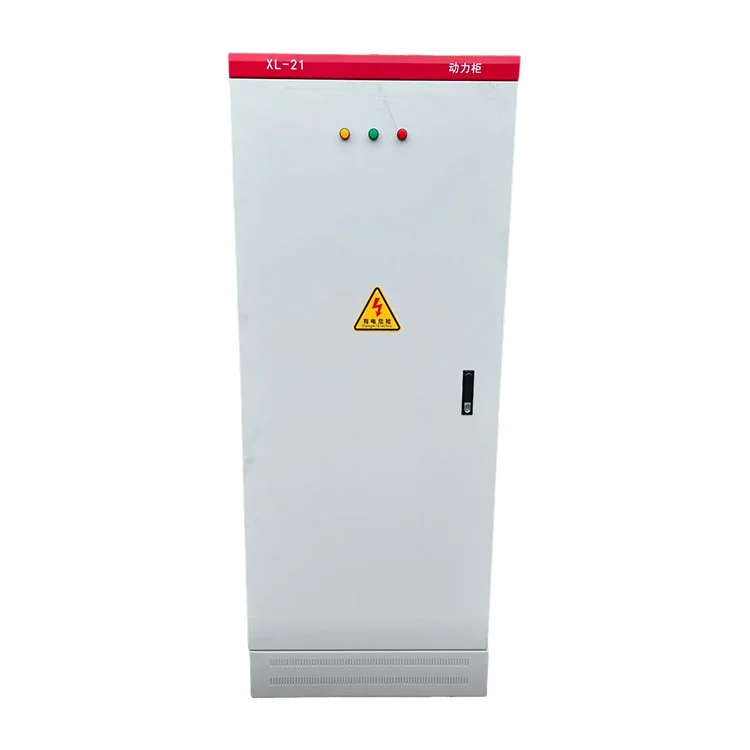

DerHAGOE XL-21AC Panel Box ist ein fest installiertes Niederspannungs-Wechselstrom-Verteilerfeld, das für die regionale und terminale Stromverteilung in Fabriken, Gewerbegebäuden, Telekommunikationseinrichtungen, Systemen für erneuerbare Energien und Hilfsstromanwendungen konzipiert ist.
Das Gremium erhält eine etablierte220V einphasigoder380V dreiphasigWechselstromversorgung und Verteilung des Stroms auf mehrere Ausgangsstromkreise über das Eingangsschutzgerät, das Kupfer-Sammelschienensystem und die Abzweigleistungsschalter. Abhängig von den Projektanforderungen kann die interne Montage erfolgenMCCBs, MCBs, RCCBs, SPDs, Zähler und Kommunikationsmodule.

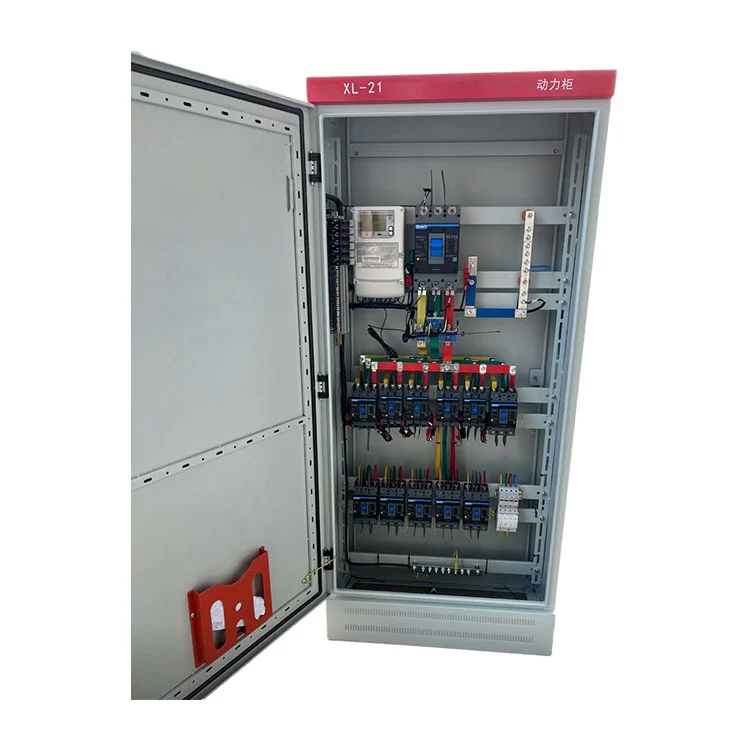

Das Gehäuse besteht aus kaltgewalztem Stahl mit pulverbeschichteter Oberflächenbehandlung. SeparateN- und PE-SammelschienenZur Aufrechterhaltung einer klaren Neutralleiter- und Schutzerdungsanordnung können Vorkehrungen getroffen werden.IP30ist für Standardinstallationen im Innenbereich geeignetIP54/IP55Für Anwendungen, die einen höheren Gehäuseschutz erfordern, können Konfigurationen spezifiziert werden.
Die AC-Panel-Box ist nicht auf eine einzelne feste Schrankkonfiguration beschränkt. HAGOE kann die Gehäuseabmessungen, die Eingangskapazität, die Anzahl der Ausgangskreise, die Anordnung der Kabeleinführungen und die Komponentenauswahl nach Kundenwunsch festlegenSingle-Line-Diagramm (SLD), Belastungsliste, Einbaubedingungen und technische Spezifikation.
Durch diese projektbezogene Konfiguration eignet sich das Produkt fürEPC-Auftragnehmer, Integratoren elektrischer Systeme, Industrieanwender und OEM-Kunden, die mehr als einen handelsüblichen Verteilerkasten benötigen.
Das Wechselstromverteilerfeld empfängt die vorgeschaltete Niederspannungs-Wechselstromversorgung und verteilt sie über das Hauptschutzgerät und das Kupfer-Sammelschienensystem an mehrere unabhängige Ausgangsstromkreise.
Einzelne Stromkreise können Produktionsanlagen, Beleuchtungssysteme, Steuergeräte, Telekommunikationsgeräte und andere Hilfslasten versorgen. Für Fabrikprojekte können die Nennwerte und Mengen der Ausgangsstromkreise entsprechend der Gerätelastliste ausgewählt werden.
Das Panel kann auch als lokale AC-Verteilungseinheit auf der Ausgangsseite verwendet werdenUSV-SystemeoderSolarwechselrichtervorausgesetzt, dass die elektrischen Parameter und Schutzanforderungen ordnungsgemäß aufeinander abgestimmt sind.
Das Panel kann ausgestattet werden mitMCCBs, MCBsund andere Stromkreisschutzgeräte gemäß dem Projektschutzschema. Der Haupteingangsschalter sorgt für Isolierung und Schutz der Verteilereinheit, während Ausgangsschalter einzelne Stromkreise vor Überlast und Kurzschlüssen schützen.
FI-SchutzschalterWenn ein Fehlerstromschutz erforderlich ist, kann ein Schutz hinzugefügt werden. Komponentenmarken können entsprechend Kundenspezifikationen, Projektstandards und Beschaffungsanforderungen ausgewählt werden.
Für häusliche Anwendungen sind elektrische Komponenten mit anwendbarCCC-Zertifizierungangegeben werden kann. Für Exportprojekte können je nach erforderlichem technischen Standard chinesische oder internationale Marken ausgewählt werden.
Der AC-Verteilerkasten kann separat konfiguriert werdenN- und PE-Sammelschieneneine klare neutrale und schützende Erdungsanordnung aufrechtzuerhalten. Das Metallgehäuse ist im Rahmen der Erdungskonfiguration des Panels mit dem Schutzerdungssystem verbunden.
Für Telekommunikationsanlagen, Außenschaltschränke, Steuerungssysteme und Anwendungen im Bereich erneuerbare Energien,SPDÜberspannungsschutz kann entsprechend den Projektanforderungen hinzugefügt werden.
Der SPD-Typ und die Konfiguration sollten auf der Grundlage des elektrischen Systems, der Erdungsanordnung, der Installationsumgebung und der geltenden lokalen Standards ausgewählt werden.

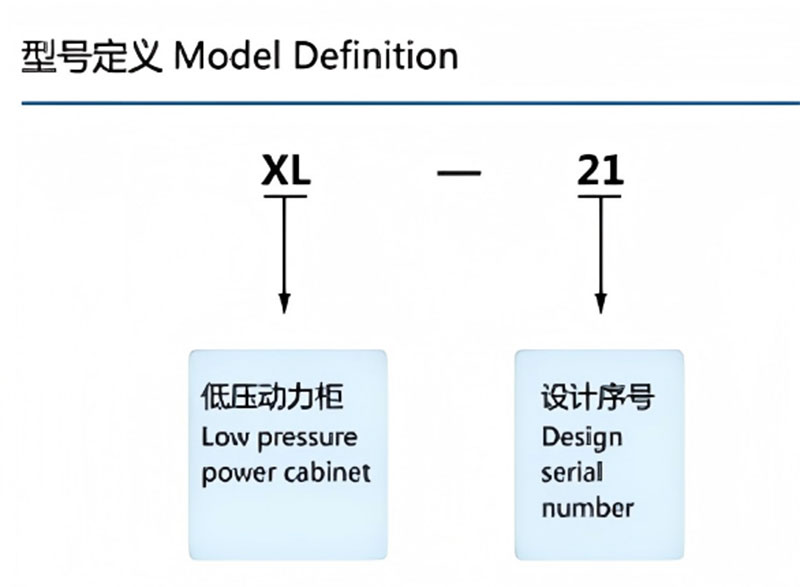

DerXL-21ist ein Niederspannungs-Wechselstromverteilungsgerät und führt keine Spannungsumwandlung durch.
Unterstützung für Standardkonfigurationen:
Das Panel sollte in einem elektrischen System installiert werden, in dem die Versorgungsspannung bereits hergestellt ist. Wenn eine Spannungstransformation oder galvanische Trennung erforderlich ist, kann HAGOE entsprechende Transformator- oder Stromversorgungsgeräte separat bereitstellen.
Für Projekte, die eine elektrische Datenerfassung erfordern, ist dieXL-21kann Voltmeter, Amperemeter, Energiezähler oder das integrierenHAGOE HG-ZJAC-Überwachungsmodul.
Abhängig von der gewählten Konfiguration kann das Überwachungssystem Parameter wie Spannung, Strom, Frequenz, Leistung und Energieverbrauch erfassen. MitRS485/MODBUSKommunikation, mit der die gesammelten Daten verknüpft werden könnenBMS, SCADAoder andere industrielle Überwachungsplattformen.
Diese Option eignet sich für Fabriken, Telekommunikationsräume, Automatisierungsanlagen und andere Anlagen, in denen eine zentralisierte elektrische Überwachung erforderlich ist.
| Seriennummer | Projekte | Einheit | Daten |
|---|---|---|---|
| 1 | Nennspannung des Hauptstromkreises | V | AC 380 |
| 2 | Nennspannung des Hilfsstromkreises | V | AC 220, 380 |
| 3 | Nennfrequenz | Hz | 50 |
| 4 | Bemessungsisolationsspannung | V | 660 |
| 5 | Nennstrom | A | ≤800 |
Notiz:Sollten die tatsächlichen Betriebsbedingungen die oben genannten Anforderungen überschreiten, wenden Sie sich bitte für eine technische Bestätigung an unser Unternehmen.
Die AC-Panel-Box kann zur regionalen Stromverteilung in Produktionshallen, Geräteräumen und Nebenanlagen eingesetzt werden. Es verteilt den Strom aus dem vorgeschalteten Niederspannungsnetz an Produktionsanlagen, Beleuchtung, Steuerungen und Nebenverbraucher.
Für größere Fabrikprojekte können die Nennwerte und Mengen der Ausgangsstromkreise entsprechend der Gerätelastliste konfiguriert werden.
Für Telekommunikationsräume und Außenkommunikations-Stromschränke ist dasXL-21kann als AC-Eingangs- und Abzweigverteilungseinheit dienen.
Höherer Gehäuseschutz,SPDund intelligente Überwachung kann entsprechend der Installationsumgebung und den Projektanforderungen spezifiziert werden.
DerXL-21Kann auf der AC-Seite von Solarwechselrichtern, der Ausgangsseite, installiert werdenUSV-Systemeund andere Hilfsverteilungssysteme für erneuerbare Energien.
Die richtige Auswahl der eingehenden und ausgehenden Schutzgeräte sorgt für Isolierung und Schaltkreisschutz zwischen Stromversorgungsgeräten und nachgeschalteten Lasten.
Für Projekte, die eine zusätzliche AC-Verteilung erfordern, ist dieXL-21kann kompakte Downstream-Verteilungsaufgaben übernehmen.
Für35 kV–500 kVFür Umspannwerke und Anwendungen mit höherem Stationsleistungsbedarf bietet HAGOE auch dieAC-Netzteilpanel der HJP-Serie, das als dediziertes Wechselstromversorgungssystem für den Stationsbetrieb positioniert ist.
HAGOE Electric Technology Co., Ltd.hat seinen Sitz in Wenzhou, Zhejiang, China. Gegründet in2008Das Unternehmen beschäftigt sich mit der Entwicklung und Herstellung von Stromversorgungssystemen, Niederspannungsschaltanlagen und zugehörigen elektrischen Geräten.
HAGOE hat ein eingetragenes Kapital vonRMB 21 Millionen, eine Belegschaft von50–99 MitarbeiterUnd34 Patente.

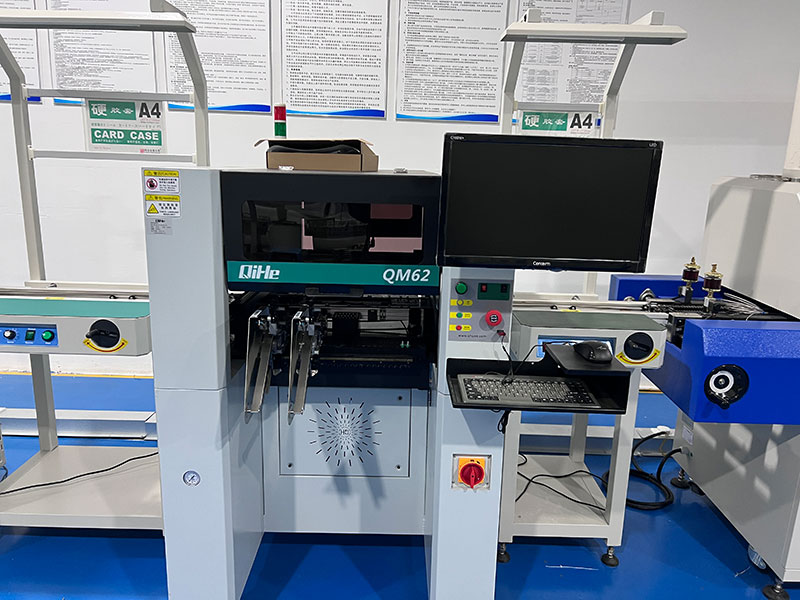

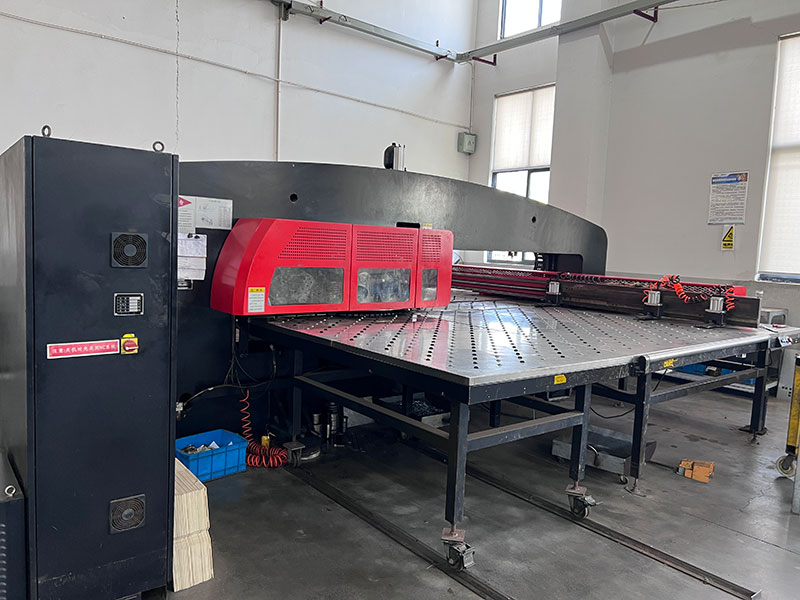

Die Produktion von AC-Schalttafelkästen umfasst Schlüsselprozesse wie Blechfertigung, Pulverbeschichtung, Kupferschienenverarbeitung, Installation elektrischer Komponenten, Verkabelung und Endkontrolle.
Durch die Beibehaltung dieser Prozesse innerhalb des Fertigungssystems von HAGOE kann das Unternehmen die Schrankabmessungen und internen Konfigurationen gemäß Kundenzeichnungen und Projektstücklisten anpassen, anstatt Käufer auf feste Standardkonfigurationen zu beschränken.
JedeXL-21Das Panel wird vor dem Versand einer Routineprüfung im Werk unterzogen. Abhängig von der Konfiguration und den Projektanforderungen kann die Inspektion den Isolationswiderstand, die Durchschlagsfestigkeit, den Betrieb des Leistungsschalters, die Überprüfung der Verkabelung und Funktionsprüfungen umfassen.
Zur Unterstützung bei Installation, Inbetriebnahme und Wartung können entsprechend den Auftragsanforderungen relevante Dokumente wie Schaltpläne, Prüfprotokolle und Projektdokumentationen mitgeliefert werden.
HAGOE ELECTRICAL TECHNOLOGY CO., LTD.betreibt zertifizierte Managementsysteme in den Bereichen Qualitätsmanagement, Umweltmanagement sowie Arbeits- und Gesundheitsschutz.
Zu den aktuellen Managementsystem-Zertifizierungen des Unternehmens gehören:
Der zertifizierte Umfang umfasst die Produktion von DC-Stromversorgungsschränken, integrierten AC/DC-Stromversorgungssystemen, USV-Systemen, Schaltanlagen, Umspannwerken, SPS-Steuerschränken, Kommunikationsstromsystemen und Niederspannungs-Schaltanlagenbaugruppen.
Für AC-Power-Panel-Projekte können einzelne elektrische Komponenten entsprechend ausgewählt werdenCCC-Zertifizierungoder andere kundenspezifische Compliance-Anforderungen. Der Zertifizierungsstatus des gesamten Panels sollte anhand der tatsächlichen Produktkonfiguration und relevanten Zertifizierungsdokumenten bestätigt werden.
DerXL-21ist konzipiert fürOEMUndEPCKunden kaufen Vertriebsausrüstung entsprechend spezifischer Projektanforderungen.
HAGOE kann das Panel basierend auf den Anforderungen des Kunden konfigurieren:
Die Anpassung kann Gehäuseabmessungen, Kabeleinführungsrichtung, Hauptleistungsschalterleistung, Anzahl der Ausgangsstromkreise, Kupferschienenspezifikation, Messgeräte usw. umfassen.SPD, FI-Schutzschalter, Kommunikationsmodule, Gehäusefarbe und Typenschildinformationen.
Für Auslandsprojekte kann HAGOE auch neutrales Branding, Kundenbranding, mehrsprachige Etiketten und technische Dokumentation bereitstellen.
Standardmäßige Exportverpackungen können Stretchfolie, Schutzecken und Holzkisten umfassen, um das Risiko von Verpackungs- und Oberflächenschäden während des Transports zu verringern.
Bei Großprojekten beträgt die typische Produktionsvorlaufzeit ca15–25 Werktagenach technischer Zeichnungsbestätigung. Die tatsächliche Vorlaufzeit hängt von der Panelkonfiguration, der Bestellmenge, der Komponentenverfügbarkeit und dem Zeitplan für die technische Genehmigung ab.
HAGOE unterstützt internationale Handelsbegriffe wieFOBUndCIFund kann teilweise liefernCKD/SKDBei Bedarf Montageunterstützung für Auslandsprojekte.
FürEPC-Auftragnehmer, Systemintegratoren und industriellen Endbenutzern empfiehlt HAGOE die Bereitstellung der folgenden Informationen während der RFQ-Phase:
Nach Erhalt der technischen Informationen kann HAGOE die entsprechende Panelkonfiguration vorbereiten und GA-Zeichnungen, Hauptkomponentenlisten, technische Spezifikationen und kommerzielle Angebote bereitstellen.
Die Produktion beginnt nach der Bestätigung der technischen Zeichnung, gefolgt von einer Werksinspektion und Tests gemäß der geltenden Produktkonfiguration und den Projektanforderungen.
DerHAGOE XL-21ist ein konfigurierbares Niederspannungs-Wechselstrom-Verteilerfeld, das eher auf die tatsächlichen Projektanforderungen als auf eine feste generische Kastenkonfiguration ausgelegt ist.
Es ist für die regionale und terminale Wechselstromverteilung in Fabriken, Telekommunikationsanlagen, Systemen für erneuerbare Energien, Gewerbegebäuden und industriellen Hilfsstromversorgungssystemen positioniert.
Für Anwendungen, die ein dediziertes Wechselstromversorgungssystem für den Stationsbetrieb erfordern, insbesondere für Umspannwerksprojekte, bietet HAGOE das anAC-Netzteilpanel der HJP-Serieals übergeordnete Stationsservice-Lösung.
Mit Fertigungserfahrung aus dem Jahr2008, eine Produktionsbasis in Wenzhou,ISO 9001/14001/45001Mit seinen Managementsystemen und einem breiteren Spektrum an Stromversorgungs- und Niederspannungsschaltanlagenprodukten bietet HAGOE technische Anpassungen und OEM-Unterstützung für inländische und internationale Projektkäufer.
Die Bewertung sollte auf der tatsächlichen Lastliste, dem maximalen Betriebsstrom, der zukünftigen Erweiterung, der Kabelkapazität und der Schutzkoordination basieren – und nicht einfach auf der gesamten angeschlossenen Last. HAGOE kann den Eingangsschalter, die Sammelschiene und die Abgangsstromkreise entsprechend Ihren Anforderungen konfigurierenSLDund Projektlastanforderungen.
Ja. HAGOE konfiguriert das Panel entsprechend dem ProjektSLD, Beladungsliste, Einbauraum und technische Spezifikation. Gehäuseabmessungen, Leistungsschalternennwerte, Ausgangsstromkreise, Kabeleinführung, Messgeräte,SPD, FI-Schutzschalterund Kommunikationsmodule können individuell angepasst werden.
Das Ausschaltvermögen des Leistungsschalters sollte dem voraussichtlichen Kurzschlussstrom am Installationsort entsprechen. Typische Konfigurationen können verwendet werden4kA, 6kAoder10kADie endgültige Auswahl sollte jedoch anhand der elektrischen Konstruktion und der Schutzanforderungen des Projekts bestätigt werden.
Der AC-Panel-Kasten ist hauptsächlich für die regionale und terminale AC-Verteilung mit Niederspannung in Fabriken, Gebäuden, Telekommunikations- und USV-Systemen konzipiert. DerHJP-Serieist als stationäres Wechselstrom-Stromversorgungssystem für Umspannwerke und Industrieanlagen mit Funktionen wie Dual-Source-Übertragung und stationärer Verteilung positioniert.
Ja. DerXL-21konfigurierbar mitSPD, FI-Schutzschalter, Energiezähler und dieHAGOE HG-ZJÜberwachungsmodul.RS485/MODBUSFür den Anschluss elektrischer Daten steht eine Kommunikation zur VerfügungBMS, SCADAoder andere Überwachungssysteme.
Ja, abhängig von den elektrischen und mechanischen Bedingungen des vorhandenen Schranks. HAGOE kann die Originalabmessungen, Leistungsschalterspezifikationen, Kabeleinführungspositionen, Stromkreisanzahl usw. bewertenSLDum festzustellen, ob ein direkter Ersatz oder ein modifizierter Schrank erforderlich ist.
Die Fertigungsmanagementsysteme von HAGOE sind zertifiziertISO 9001:2015, ISO 14001:2015UndISO 45001:2018. Auch einzelne elektrische Komponenten können mit entsprechenden Auswahlmöglichkeiten ausgewählt werdenCCC-Zertifizierung. Die Zertifizierung für das komplette Panel sollte entsprechend der tatsächlichen Konfiguration bestätigt werden.
Für ein genaues Angebot geben Sie bitte die Systemspannung/-frequenz an,SLD, Lastliste, eingehende Kapazität, ausgehende Stromkreisanforderungen, Installationsmethode, IP-Schutzart und bevorzugte Komponentenmarken. HAGOE kann dann die entsprechende Konfiguration, Zeichnungen, Stückliste und ein Angebot erstellen.
